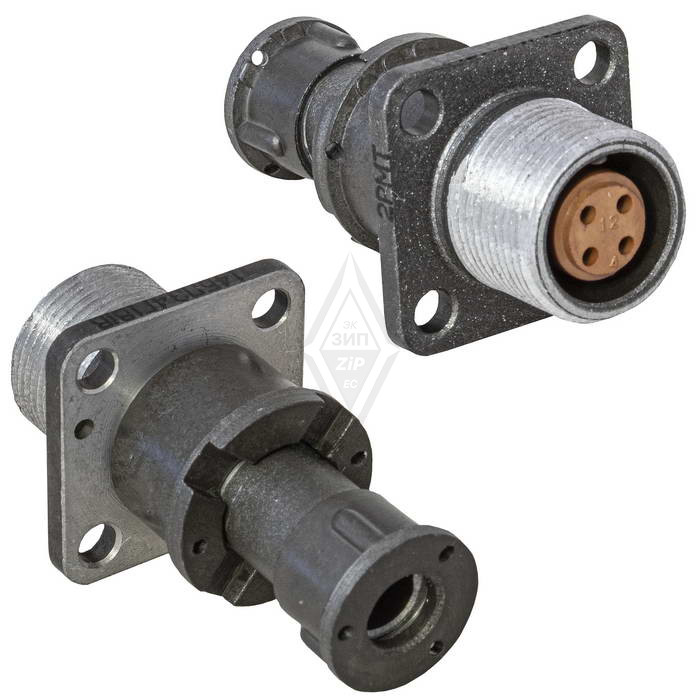

2РМДТ45Б50Г8В1В — цилиндрический разъём для надёжных электрических соединений

2РМДТ45Б50Г8В1В — цилиндрический низкочастотный электрический соединитель серии 2РМДТ, рассчитанный на создание разъёмных соединений в цепях постоянного и переменного тока. Конструкция с резьбовой фиксацией помогает обеспечить стабильное сочленение при эксплуатации аппаратуры в условиях вибраций, температурных перепадов и других внешних воздействий.

Назначение разъёма

Соединитель 2РМДТ45Б50Г8В1В используется в радиоэлектронной, электротехнической и приборной аппаратуре, где требуется компактно объединить большое число проводников в одном интерфейсе. Изделие относится к негерметичным разъёмам всеклиматического и тропикоустойчивого исполнения; оно предназначено для внутреннего объёмного монтажа.

Такие разъёмы применяют для организации межблочных и внутрисистемных соединений: между модулями оборудования, шкафами управления, приборами, источниками питания и сигнальными цепями.

Расшифровка маркировки

Маркировка 2РМДТ45Б50Г8В1В отражает основные конструктивные признаки изделия:

В данной модификации предусмотрено 50 контактов, что делает разъём удобным для систем с большим числом сигнальных и силовых линий. Контактная группа может включать контакты разного диаметра, а допустимая нагрузка зависит от конкретного диаметра контакта.

Основные характеристики

Для 2РМДТ45Б50Г8В1В указываются следующие рабочие параметры:

• Тип: цилиндрический, низкочастотный, негерметичный соединитель.

• Исполнение: приборная розетка блочного типа.

• Число контактов: 50.

• Фиксация соединения: резьбовая.

• Рабочая частота цепей: до 3 МГц.

• Максимальное рабочее напряжение: до 560 В для данной модификации.

• Допустимая нагрузка на отдельный контакт: до 5 А для контактов диаметром 1,5 мм и до 7,5 А для контактов диаметром 2 мм.

• Максимальная суммарная токовая нагрузка: до 260 А.

• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.

• Ёмкость между контактами: не более 6 пФ.

• Рабочий температурный диапазон: от −60 до +100 °C.

• Ресурс сочленений и расчленений: до 500 циклов.

Конструктивные особенности

Ключевое преимущество 2РМДТ45Б50Г8В1В — резьбовое соединение. Оно препятствует самопроизвольному разъединению при механических воздействиях и обеспечивает более устойчивую фиксацию по сравнению с простыми вставными интерфейсами. Это особенно важно для оборудования, работающего в промышленной среде, на транспорте, в измерительных комплексах и системах управления.

Контакты имеют серебряное покрытие, которое способствует снижению переходного сопротивления и поддержанию качественного электрического контакта. Конструкция предполагает объёмный монтаж проводников, а изоляционная часть выполняется из пресс-материала, рассчитанного на работу в условиях электрических и климатических нагрузок.

Где применяется 2РМДТ45Б50Г8В1В

Разъём может использоваться в оборудовании, где важны многоконтактность, ремонтопригодность и стойкость к внешним факторам:

• В блоках питания и распределительных устройствах.

• В системах автоматизации и промышленного управления.

• В измерительной, испытательной и лабораторной аппаратуре.

• В радиотехнических и телекоммуникационных комплексах.

• В приборных шкафах, стойках и электронных модулях.

• В оборудовании, испытывающем вибрации, механические удары или значительные температурные изменения.

Например, 2РМДТ45Б50Г8В1В может служить единым многоконтактным интерфейсом между стационарной панелью прибора и съёмным модулем: через один разъём передаются питание, управляющие команды и сигналы датчиков. Резьбовая фиксация при этом сохраняет надёжность соединения при обслуживании и длительной эксплуатации.

На что обратить внимание

При подборе ответной части необходимо проверить соответствие серии, типоразмера корпуса, схемы расположения контактов, назначения контактов и исполнения корпуса. Также важно учитывать электрическую нагрузку по каждой цепи, суммарный ток, сечение подключаемых проводов, условия монтажа и климатические требования конкретного проекта.

2РМДТ45Б50Г8В1В — функциональное решение для многоконтактного разъёмного подключения в аппаратуре, где требуются прочная механическая фиксация, устойчивость к эксплуатационным воздействиям и уверенная работа электрических цепей.
