Назначение соединителя 2РМДТ42КУН50Г2В1

Соединитель 2РМДТ42КУН50Г2В1 относится к категории 2РМД и представляет собой электрический соединитель (разъём) серии 2РМ, предназначенный для коммутации электрических цепей постоянного и переменного тока. Изделие применяется для соединения и разъединения кабельных линий, а также для подключения кабелей к блочным устройствам и аппаратуре. Артикул товара — 2877.

Соединители данной серии традиционно используются в цепях с частотой до 3 МГц и рассчитаны на работу в составе кабельных сборок, жгутов и межблочных соединений. Модификация с индексом ДТ указывает на вариант исполнения, отличный от стандартных моделей серии 2РМ, что отражено в маркировке изделия.

Расшифровка обозначения и подтверждённые особенности

Обозначение 2РМДТ42КУН50Г2В1 построено по структурной схеме, принятой для соединителей серии 2РМ, и может быть расшифровано следующим образом:

• 2РМ — тип соединителя (низкочастотный соединитель серии 2РМ).
• ДТ — модификация или вариант исполнения, отличающийся от стандартных моделей серии.
• 42 — условный размер корпуса.
• К — кабельный тип корпуса.
• У — угловой патрубок.
• Н — гайка патрубка для неэкранированного кабеля.
• 50 — количество контактов.
• Г — часть соединителя: розетка.
• 2 — сочетание контактов, обычно указывающее на комбинацию диаметров контактов (например, 1 мм и 1,5 мм).
• В — серебряное покрытие контактов.
• 1 — теплостойкость до 100 градусов Цельсия.

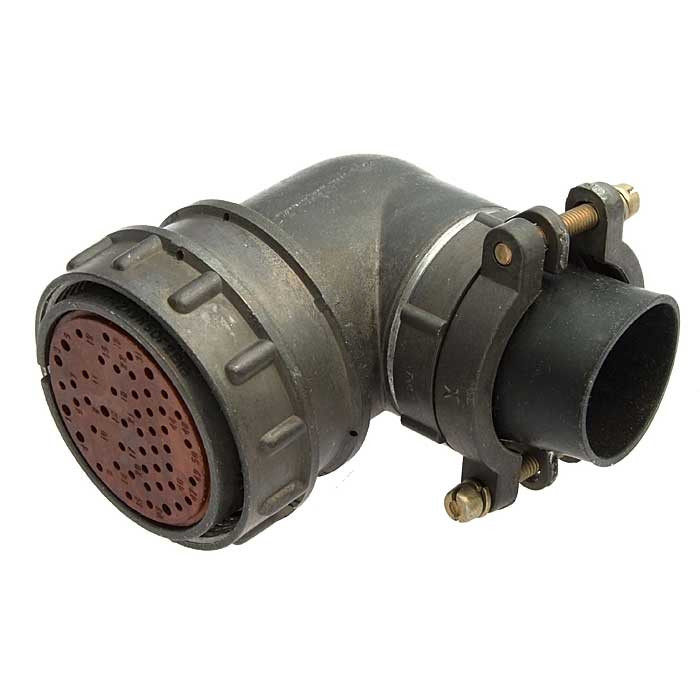

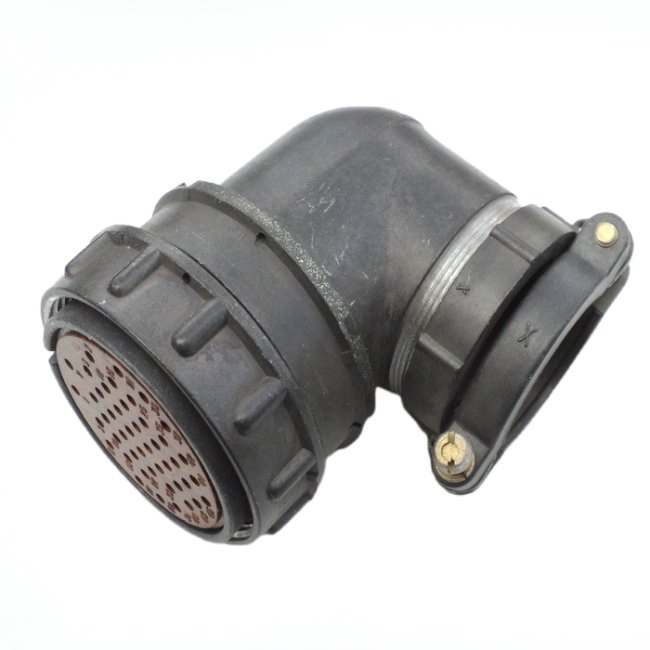

Таким образом, описываемое изделие — это кабельная розетка с угловым патрубком, гайкой для неэкранированного кабеля, 50 контактами с серебряным покрытием и теплостойкостью до 100 градусов Цельсия.

Конструктивные особенности серии

Соединители серии 2РМ выполняются в кабельном и блочном исполнении, с прямыми или угловыми патрубками. Сочленение частей соединителя, как правило, резьбовое, а поляризация корпусов — одношпоночная, что исключает неправильное подключение. Покрытие контактов может быть серебряным или золотым; в данном случае заявлено серебряное покрытие. Корпусные детали обеспечивают механическую защиту контактной группы и фиксацию кабеля в патрубке.

Применение

Соединитель 2РМДТ42КУН50Г2В1 предназначен для монтажа с экранированными или неэкранированными кабелями и подходит для внутреннего и наружного монтажа в различных климатических условиях. Типичные области применения таких изделий:

1. Коммутация кабельных линий в составе электротехнической и радиоэлектронной аппаратуры.
2. Межблочные соединения в приборах и устройствах, работающих на частотах до 3 МГц.
3. Подключение кабелей к блочным разъёмам ответного типа.
4. Сборка жгутов и кабельных сборок для внутреннего и наружного монтажа.

Изделие рассчитано на эксплуатацию в цепях постоянного и переменного тока и может использоваться в составе оборудования, где требуется надёжное разъёмное соединение с фиксацией кабеля гайкой патрубка.

Комплектация и уточнение характеристик

Сведения о производителе, комплектации, стране производства, сертификатах и гарантии в предоставленных данных отсутствуют. Характеристики в карточке товара VirtueMart не заполнены. Для получения точных технических параметров — номинального тока и напряжения, предельных температур, степени защиты, материала изоляции и контактной группы, допустимых сечений кабеля, а также присоединительных размеров — рекомендуется обратиться к документации производителя или официального поставщика.

Указанные в описании значения и расшифровка обозначения приведены на основании маркировки изделия и общих сведений о серии 2РМ. Артикул 2877 и наименование 2РМДТ42КУН50Г2В1 следует указывать при заказе без изменений.
