Назначение разъёма 2РМДТ42КУН45Ш5В1В

Разъём 2РМДТ42КУН45Ш5В1В производства завода «Элекон» (Казань) представляет собой цилиндрический низкочастотный тропикоустойчивый соединитель с резьбовой фиксацией. Он относится к серии 2РМДТ и предназначен для соединения и разъединения электрических цепей в условиях жёсткого климата.

Изделие применяется в электрических цепях постоянного и переменного тока с частотой до примерно 3 МГц при напряжении порядка нескольких сотен вольт; в ряде типономиналов допускается напряжение до 700 В. Основная задача разъёма — обеспечить надёжное электрическое соединение с возможностью многократного сочленения и расчленения без потери контакта.

Подтверждённые особенности конструкции

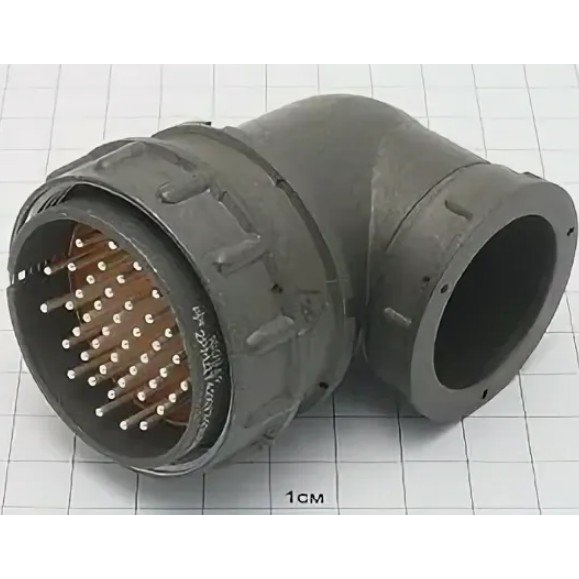

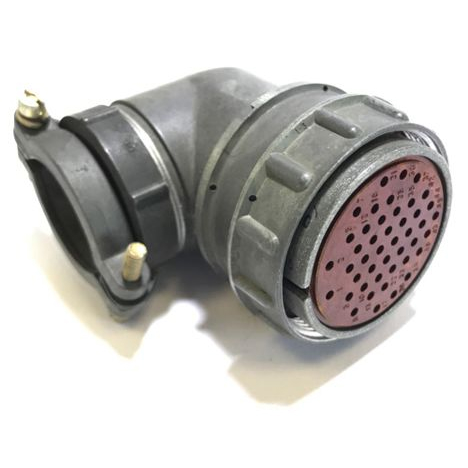

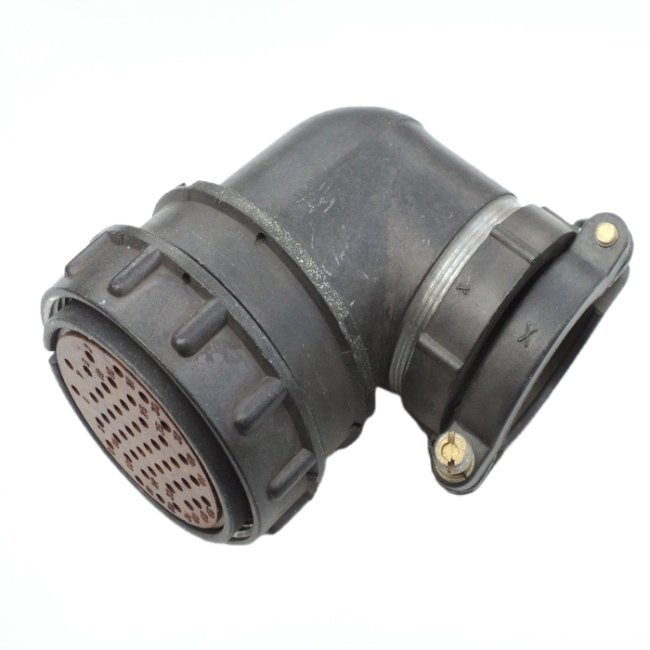

Корпус разъёма цилиндрический, кабельный, с угловым патрубком и резьбовым соединением. Тип исполнения «КУН» расшифровывается как кабельный, угловой, негерметичный. Общее количество контактов — 45 штук. Сочетание типов контактов во втулке описывается кодом «Ш5».

Контакты выполнены с покрытием серебром: буква «В» в маркировке соответствует серебряному покрытию, которое обеспечивает хорошую проводимость и устойчивость к окислению. Допустимый рабочий ток на контакт составляет от нескольких ампер до десятка ампер в зависимости от конкретного типономинала и конструкции контактов.

• Рабочий диапазон температур среды: примерно от −60 до +100 °С, что позволяет применять разъём в широком диапазоне климатических условий.
• Ресурс сочленения и расчленения: порядка 500 циклов.
• Длительный срок сохраняемости — до десятков лет в упаковке.
• Всеклиматическое и тропикоустойчивое исполнение: защита от повышенной влажности, плесени, солёного тумана и других агрессивных факторов.
• Монтаж внутренний объёмный, чаще всего пайкой проводов или кабеля.
• Возможность использования как экранированных, так и неэкранированных кабелей.

Области применения

Разъём 2РМДТ42КУН45Ш5В1В применяется в радиоэлектронной аппаратуре, промышленной автоматике, телекоммуникационных и силовых системах, где требуется надёжное соединение с возможностью многократного сочленения и расчленения. Благодаря тропикоустойчивому исполнению он востребован в оборудовании, работающем в условиях повышенной влажности, запылённости и перепадов температур.

Угловой кабельный патрубок упрощает прокладку жгута в стеснённых условиях корпуса прибора, а резьбовая фиксация предотвращает самопроизвольное расчленение под действием вибрации и механических нагрузок. Сочетание 45 контактов с серебряным покрытием делает изделие пригодным для передачи как сигнальных, так и силовых цепей в составе одного соединителя.
