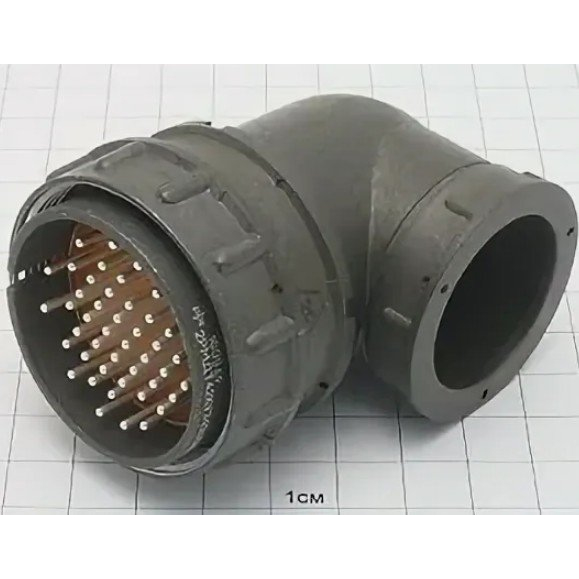

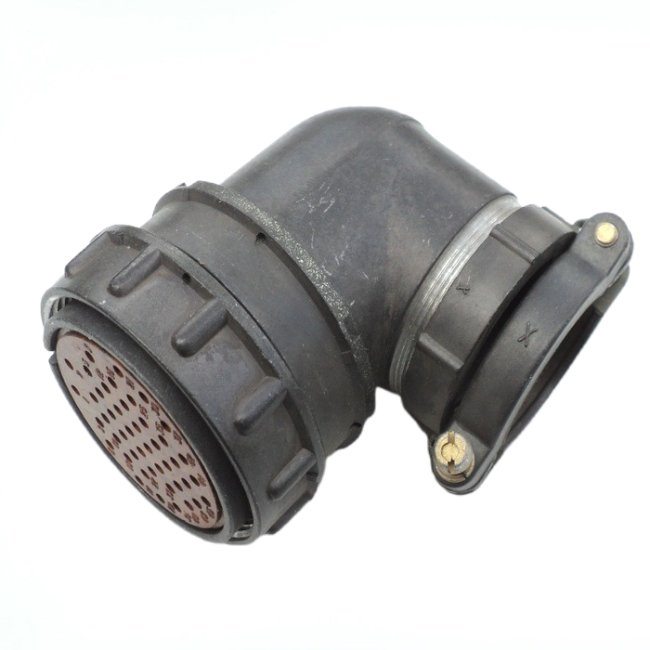

Назначение соединителя 2РМДТ42КУН45Ш5В1В

Соединитель 2РМДТ42КУН45Ш5В1В представляет собой цилиндрический низкочастотный коннектор, предназначенный для соединения и разъединения электрических цепей постоянного и переменного тока. Изделие применяется в узлах и блоках радиоэлектронной аппаратуры как специального, так и общего назначения. Конструкция допускает работу при частотах до 3 МГц и напряжении до 700 В в зависимости от типа и номинала цепи.

Данный соединитель относится к типу 2РМДТ (кабельный) и является частью соединителя — вилкой. Он предназначен для монтажа как с экранированными, так и с неэкранированными кабелями, что делает его универсальным решением для различных электрических систем.

Расшифровка условного обозначения

Обозначение 2РМДТ42КУН45Ш5В1В построено по стандартной схеме и расшифровывается следующим образом:

• 2РМДТ — тип соединителя (низкочастотный цилиндрический, кабельный);
• 42 — условный размер корпуса;
• К — вид корпуса (кабельный);
• У — вид патрубка (угловой);
• Н — вид гайки патрубка (для неэкранированного кабеля);
• 45 — количество контактов;
• Ш — часть соединителя (вилка);
• 5 — обозначение сочетания контактов (все контакты диаметром 1,5 мм).

Подтверждённые технические характеристики

Ниже приведены характеристики, заявленные для данного изделия:

• Тип соединителя: 2РМДТ (кабельный);
• Условный размер корпуса: 42;
• Количество контактов: 45;
• Вид патрубка: угловой (КУН);
• Тип гайки патрубка: для неэкранированного кабеля (Н);
• Покрытие контактов: серебро;
• Рабочая температура: от минус 60 градусов Цельсия до плюс 100 градусов Цельсия;
• Минимальная наработка: не менее 1000 часов;
• Максимальное количество соединений и разъединений: 500 раз;
• Гарантийный срок хранения: 15 лет.

Особенности конструкции и применения

Угловой патрубок типа КУН обеспечивает удобство монтажа в стеснённых условиях, когда подключение кабеля под прямым углом невозможно или неудобно. Гайка патрубка рассчитана на неэкранированный кабель, однако изделие допускает монтаж и с экранированными кабелями, что расширяет область его применения.

Серебряное покрытие контактов снижает переходное сопротивление и повышает надёжность электрического соединения, что особенно важно при передаче сигналов в широком диапазоне частот. Механический ресурс в 500 циклов соединения и разъединения делает соединитель пригодным для узлов, требующих периодического подключения и отключения.

Диапазон рабочих температур от минус 60 до плюс 100 градусов Цельсия позволяет эксплуатировать соединитель в составе аппаратуры, работающей в жёстких климатических условиях. Длительный гарантийный срок хранения — 15 лет — подтверждает высокие требования к материалам и стабильность характеристик изделия при длительном хранении без потери работоспособности.

Соединитель 2РМДТ42КУН45Ш5В1В с артикулом 2874 поставляется в категории 2РМД. Производитель в предоставленных данных не указан. Изделие предназначено для оснащения блоков и узлов радиоэлектронной аппаратуры, где требуется надёжное соединение электрических цепей постоянного и переменного тока с возможностью многократного сочленения и расчленения.
