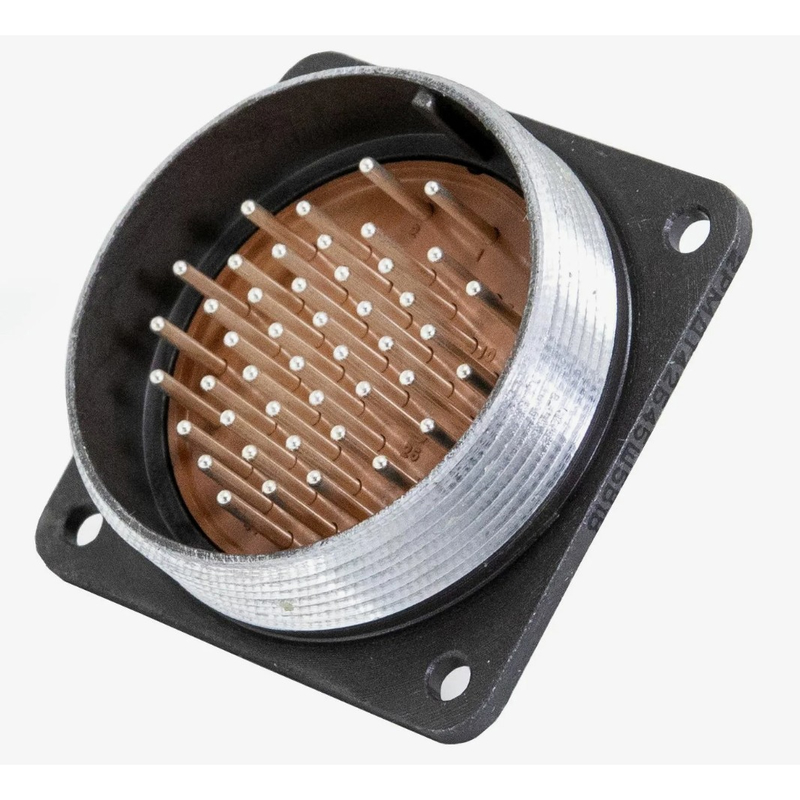

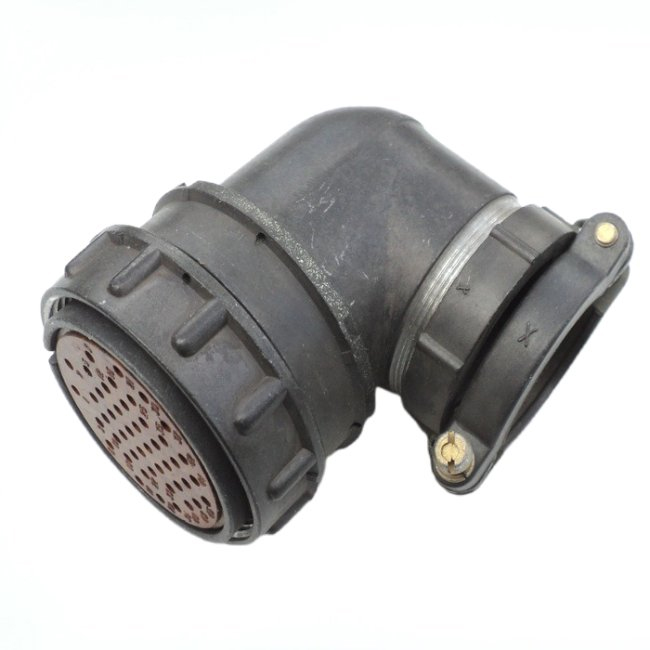

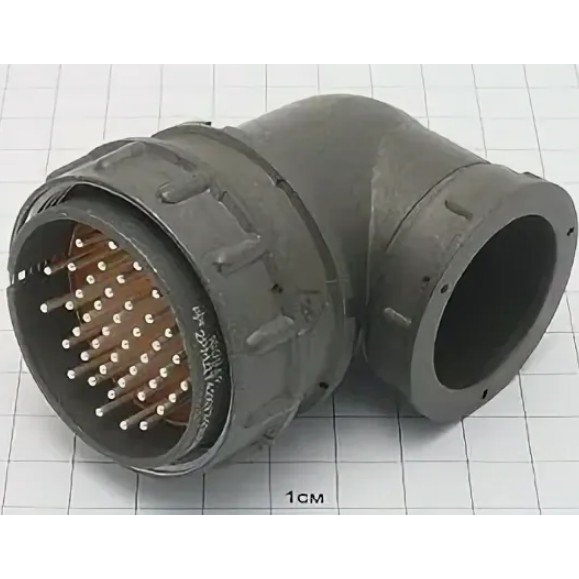

Назначение разъёма 2РМДТ42КУН45Ш5В1В

Разъём 2РМДТ42КУН45Ш5В1В (артикул 2875) относится к категории электрических низкочастотных соединителей серии 2РМД. Он предназначен для надёжного электрического соединения цепей в составе промышленного оборудования, авиационной и космической техники, а также военных технологий. Конструкция соединителя рассчитана на эксплуатацию в условиях повышенных механических нагрузок и изменчивых климатических воздействий.

Разъёмы типа 2РМДТ применяются там, где требуется стабильная передача сигнала и питания при воздействии вибрации, ударов, перепадов давления и температуры. Благодаря своей конструкции они обеспечивают защиту контактных соединений от внешних воздействий и сохраняют работоспособность в жёстких условиях эксплуатации.

Технические характеристики

Ниже приведены подтверждённые электрические и эксплуатационные параметры разъёма 2РМДТ42КУН45Ш5В1В:

• Количество контактов: 45
• Максимальное рабочее напряжение: 700 В
• Токовая нагрузка на одиночный контакт: от 4 А до 36 А
• Сопротивление контактов диаметром 1,0 мм: не более 2,5 мОм
• Сопротивление изоляции: не менее 5000 МОм
• Электрическая прочность изоляции при напряжении 700 В: 2300 В
• Температура эксплуатации: от минус 60 °C до плюс 100 °C
• Относительная влажность: до 98 % при температуре плюс 35 °C

Эти параметры определяют применимость разъёма в цепях как с низким, так и с относительно высоким током потребления, при этом обеспечивается высокое сопротивление изоляции и устойчивость к пробою.

Конструктивные особенности и устойчивость к внешним воздействиям

Разъём 2РМДТ42КУН45Ш5В1В имеет конструкцию, обеспечивающую высокую устойчивость к механическим и климатическим нагрузкам. В частности, он выдерживает механический удар многократного действия с пиковым ускорением до 1000 метров на секунду в квадрате. Кроме того, устройство сохраняет работоспособность при изменении атмосферного давления в диапазоне от 133,32 Па до 50,6 кПа, что соответствует условиям эксплуатации на различных высотах и в разгерметизированных объёмах.

Такое сочетание прочностных и электрических характеристик делает соединитель пригодным для применения в ответственных узлах, где недопустимы отказы и потери контакта.

Применение

Разъёмы серии 2РМДТ, к которой относится модель 2РМДТ42КУН45Ш5В1В, используются в следующих областях:

1. Промышленное оборудование — для подключения силовых и сигнальных цепей в условиях вибрации и загрязнения.
2. Авиация и космонавтика — в бортовых системах, где важны малый вес, стойкость к ударам и перепадам давления.
3. Военные технологии — в аппаратуре, эксплуатируемой при экстремальных температурах и повышенных механических нагрузках.

Благодаря надёжному соединению и защите от внешних воздействий разъём 2РМДТ42КУН45Ш5В1В подходит для применения в условиях с высокой нагрузкой и изменчивыми климатическими условиями. Артикул 2875 соответствует данной модели в каталоге категории 2РМД.
