Назначение соединителя 2РМДТ42КУН45Г5В1В «5»

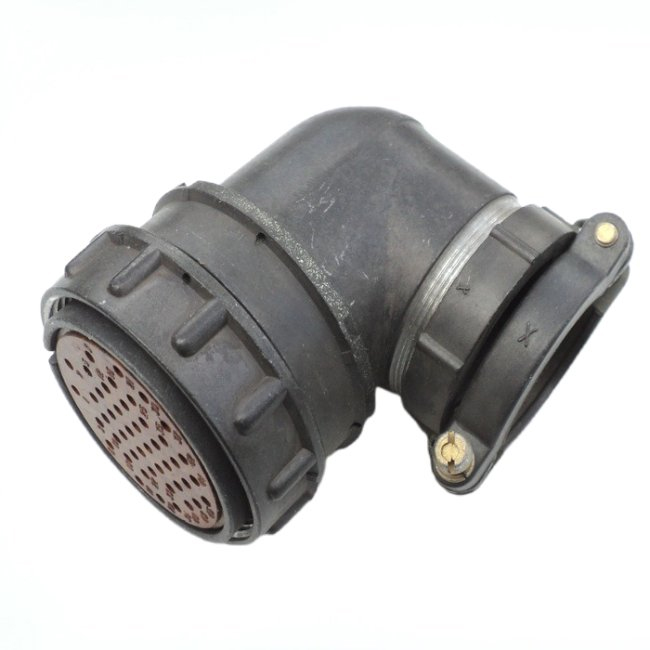

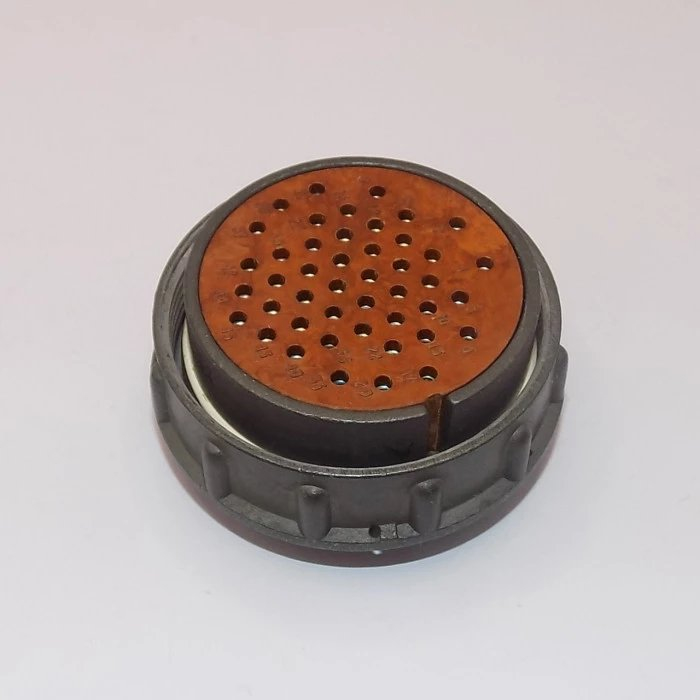

2РМДТ42КУН45Г5В1В «5» — цилиндрический негерметичный электрический соединитель кабельного типа из серии 2РМДТ. Изделие предназначено для надёжного соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Артикул товара — 81091, категория — 2РМД.

Разъём относится к розеткам кабельного исполнения с резьбовым сочленением и внутренним монтажом. Конструкция рассчитана на применение в промышленной аппаратуре для длинных электрических цепей общего назначения.

Подтверждённые электрические и эксплуатационные характеристики

По данным описания изделие имеет следующие параметры:

• число контактов — 45, диаметр контакта — 1,5 мм;
• максимальное рабочее напряжение — до 700 В, электрическая прочность изоляции — до 2300 В при 700 В;
• токовая нагрузка — до 5 А на контакт, суммарно до 187 А;
• сопротивление изоляции — не менее 5000 МОм, ёмкость между контактами — не более 6 пФ;
• диапазон рабочих температур — от минус 60 до плюс 100 °C;
• количество сочленений и расчленений — до 500;
• стойкость к вибрации — в диапазоне от 1 до 5000 Гц;
• минимальная наработка — 5000 часов при сроке сохраняемости 25 лет.

Посадочный диаметр разъёма составляет 42 мм.

Конструкция, исполнение и расшифровка обозначения

Покрытие контактов — серебро (индекс В). Контакты извлекаемые, монтаж выполняется обжимкой или пайкой. Исполнение — всеклиматическое, соответствующее группе В (или В2.1 по ГОСТ 15150-69), что определяет пригодность изделия к работе в различных климатических условиях.

Индекс «5» и приёмка

Индекс «5» в наименовании указывает на приёмку по техническим условиям ТУ ГЕ0.364.126ТУ. В характеристиках VirtueMart приёмка также отмечена значением «5», а год выпуска — 91.

Применение

Соединитель применяется в промышленной аппаратуре для длинных электрических цепей общего назначения. Благодаря числу контактов, токовой нагрузке и стойкости к вибрации он подходит для коммутации цепей в составе радиоэлектронных и радиотехнических устройств, эксплуатируемых в широком диапазоне температур. Резьбовое сочленение обеспечивает механическую фиксацию соединения, а извлекаемые контакты с серебряным покрытием упрощают монтаж и обслуживание кабельных линий.
