Назначение и область применения

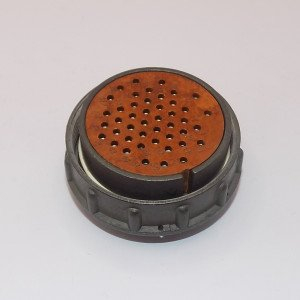

2РМДТ42КУН45Г5В1В «5» — цилиндрический электрический разъём серии 2РМДТ, представляющий собой розетку кабельного исполнения. Изделие предназначено для соединения электрических цепей промышленного оборудования: оно обеспечивает надёжную коммутацию проводников в составе жгутов и кабельных линий. Типовая сфера применения — внутренний монтаж, шкафы управления, системы HVAC, холодильная техника и электротехнические установки, где требуется компактный многоконтактный соединитель с высокой плотностью контактов.

Кабельное исполнение с прямым патрубком рассчитано на неэкранированный кабель, что упрощает заделку и снижает трудозатраты при сборке. Разъём не является герметичным и не предназначен для работы в условиях прямого воздействия воды или агрессивных сред под давлением.

Подтверждённые технические характеристики

• Условный размер корпуса — 42, диаметр посадочного отверстия около 42 мм.
• Количество контактов — 45, диаметр каждого контакта 1 мм.
• Максимальное рабочее напряжение — от 560 до 700 В.
• Токовая нагрузка — до 5 А на контакт, суммарно до 187 А.
• Сопротивление изоляции — не менее 1000 МОм.
• Сопротивление контактов — от 2,5 до 5 мОм.
• Ёмкость между контактами — до 6 пФ.
• Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия.
• Всеклиматическое исполнение В2.1 по ГОСТ 15150-69 (или УХЛ2.1).
• Количество сочленений и расчленений — 500 циклов.
• Минимальная наработка — 5000 часов.
• Срок хранения — до 25 лет.
• Покрытие контактов — серебро или золото.
• Монтаж — объёмный: пайка или обжим.

Конструкция и условия эксплуатации

Разъём относится к негерметичным соединителям внутреннего монтажа. Контакты с серебряным или золотым покрытием обеспечивают стабильность переходного сопротивления и сохранение надёжности в вибрационных условиях с частотой от 1 до 5000 Гц. Объёмный монтаж позволяет использовать как пайку, так и обжим в зависимости от технологии сборки жгута.

Изделие соответствует приёмке «5» и имеет год выпуска 2003. Производитель в данных о товаре не указан. Артикул изделия — 40292. Расширенные сведения о стране производства, комплектации и гарантийных обязательствах в предоставленных данных отсутствуют.

Рекомендации по подбору

Перед установкой следует убедиться, что число контактов и их диаметр соответствуют ответной части, а рабочие напряжение и ток не превышают указанных пределов. Для ответственных вибрационных узлов целесообразно учитывать запас по количеству циклов сочленения и температурный диапазон. Применение разъёма вне закрытых объёмов и помещений без дополнительной защиты не предусмотрено его конструкцией.
