Назначение соединителя 2РМДТ42КУН45Г5В1В

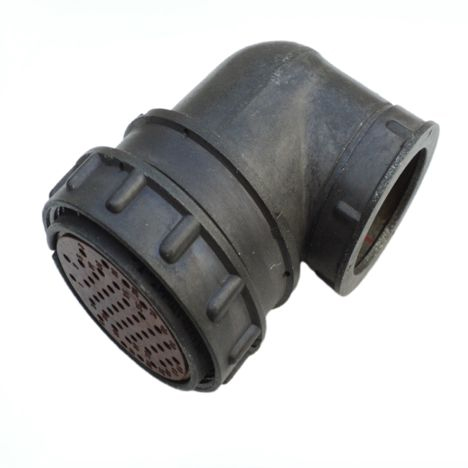

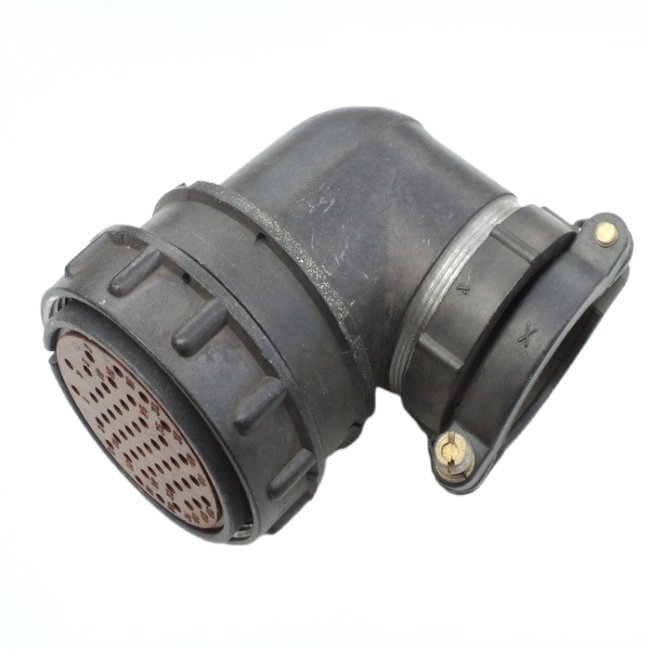

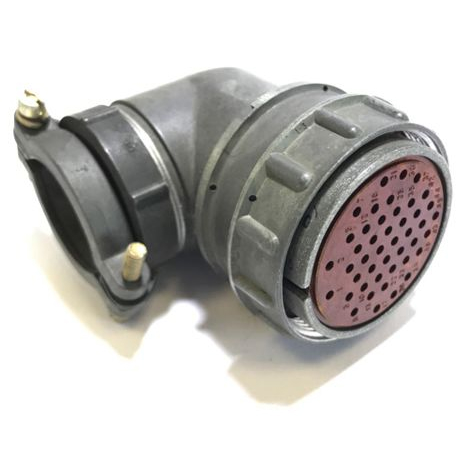

2РМДТ42КУН45Г5В1В — электрический цилиндрический низкочастотный негерметичный соединитель российского производства. Он предназначен для соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие применяется в радиоэлектронной аппаратуре общего назначения, а также в составе узлов и блоков. По конструктивному исполнению это кабельная розетка с резьбовым соединением и одношпоночной поляризацией корпусов, что обеспечивает правильную стыковку и исключает неправильное сочленение.

Подтверждённые технические особенности

Условный размер корпуса соединителя — 42, количество контактов — 45, диаметр каждого контакта — 1,5 мм. Контакты извлекаемые, с покрытием серебром (индекс В) или золотом. Монтаж выполняется обжимкой. Климатическое исполнение — В.

Изделие сохраняет работоспособность при следующих воздействиях:

• вибрация в диапазоне от 1 до 5000 Гц с ускорением до 490 метров на секунду в квадрате (50 g);
• одиночные удары с ускорением до 5000 метров на секунду в квадрате (500 g);
• линейные нагрузки с ускорением до 2000 метров на секунду в квадрате (200 g).

Максимальное рабочее напряжение составляет 560 или 700 В в зависимости от типономинала. Сопротивление изоляции — не менее 5000 МОм. Рабочая температура — от минус 60 до плюс 100 градусов Цельсия, смена температур — до плюс 150 градусов Цельсия.

В маркировке 2РМДТ42КУН45Г5В1В отражены тип, условный размер корпуса, количество и диаметр контактов, а также исполнение по покрытию контактов и климатическому исполнению.

Применение и условия эксплуатации

Соединитель востребован в радиоэлектронной аппаратуре общего назначения: в блоках, узлах и кабельных сборках, где требуется надёжная коммутация цепей постоянного и переменного тока частотой до 3 МГц. Благодаря стойкости к вибрации, ударам и линейным нагрузкам он подходит для оборудования, работающего в жёстких механических условиях. Расширенный температурный диапазон от минус 60 до плюс 100 градусов Цельсия и кратковременная смена температур до плюс 150 градусов Цельсия позволяют использовать соединитель в аппаратуре, подвергающейся нагреву и охлаждению.

Монтаж выполняется обжимкой, извлекаемые контакты упрощают сборку кабельных сборок и замену повреждённых цепей. Резьбовое соединение и одношпоночная поляризация корпусов обеспечивают механическую фиксацию и предотвращают ошибочное сочленение. Исполнение с индексом В предусматривает серебряное покрытие контактов; вариант с золотым покрытием применяется при повышенных требованиях к стабильности переходного сопротивления.

Комплектация и принадлежность

Изделие относится к категории 2РМД, артикул — 2871. Производитель в предоставленных данных не указан, поэтому сведения о стране производства и гарантии не приводятся. Год — 2026.
