Назначение соединителя 2РМДТ42КУН45Г5В1В

Соединитель 2РМДТ42КУН45Г5В1В предназначен для соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие применяется в узлах и блоках радиоэлектронной и радиотехнической аппаратуры специального и общего назначения. Конструкция позволяет использовать соединитель как в составе кабельных сборок, так и для внутреннего монтажа в блоках аппаратуры.

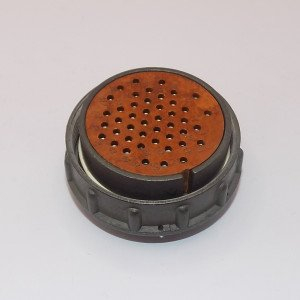

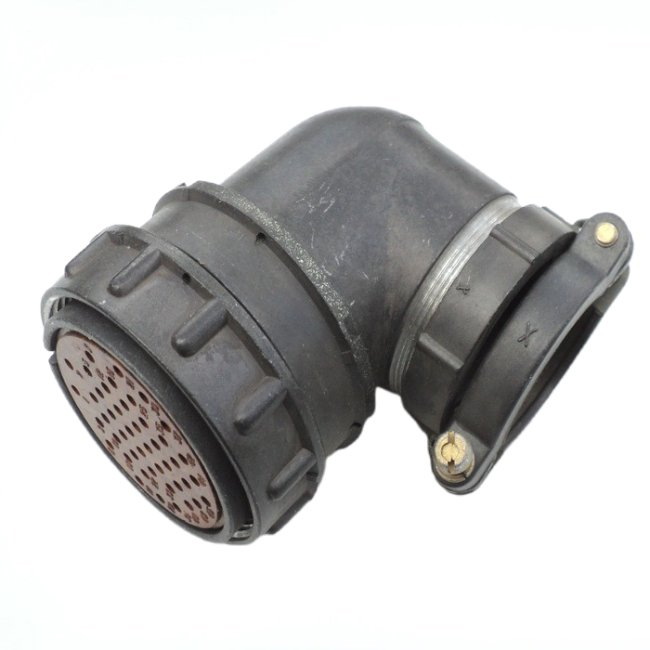

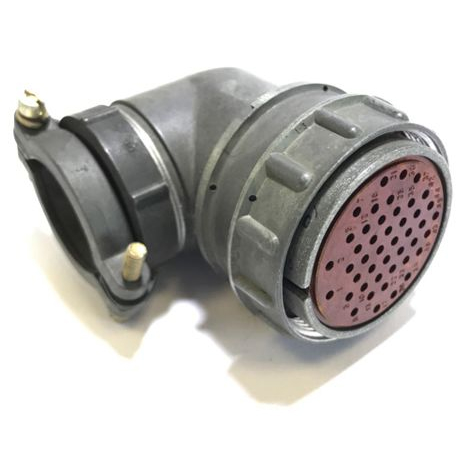

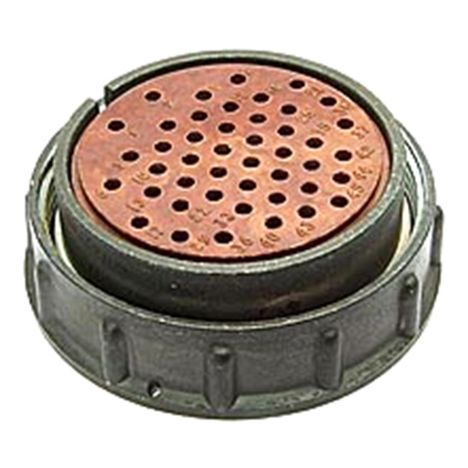

Модель представляет собой цилиндрический низкочастотный негерметичный соединитель, выпущенный заводом Элекон в 2011 году. Это розетка кабельная с резьбовым соединением, одношпоночной поляризацией корпусов и покрытием контактов серебром или золотом. Климатическое исполнение — В (всеклиматическое), что допускает эксплуатацию в разнообразных условиях.

Подтверждённые особенности и характеристики

Ниже перечислены основные параметры, заявленные для данной модели.

• Количество контактов: 45, диаметр контактов 1 мм.
• Максимальное рабочее напряжение: 560–700 В (амплитудное значение).
• Рабочий ток на контакт: от 4 до 36 А, при этом максимум на одиночный контакт — до 6 А.
• Рабочая температура: от минус 60 до плюс 100 °С, кратковременная смена температур до плюс 150 °С.
• Сопротивление изоляции: не менее 5000 МОм в нормальных условиях, минимум 1000 МОм в иных условиях.
• Многократные удары: 1000 метров на секунду в квадрате (100 g); линейные нагрузки: 2000 метров на секунду в квадрате (200 g).
• Количество сочленений-расчленений: 500.
• Наработка: минимум 5000 часов.
• Диаметр посадочного отверстия: 36 мм.

Соединитель имеет резьбовое соединение частей, что обеспечивает надёжную фиксацию при механических нагрузках. Одношпоночная поляризация корпусов исключает неправильное сочленение. Покрытие контактов серебром или золотом снижает переходное сопротивление и повышает коррозионную стойкость.

Монтаж и применение

Монтаж соединителя выполняется обжимкой или пайкой. Предусмотрен внутренний монтаж с возможностью экранирования кабеля, что важно для защиты цепей от помех. Розетка кабельная рассчитана на присоединение кабеля и установку в составе блоков радиоэлектронной аппаратуры.

Благодаря всеклиматическому исполнению В изделие пригодно для работы в аппаратуре, эксплуатируемой в различных климатических зонах. Диапазон рабочих температур от минус 60 до плюс 100 °С и стойкость к ударным и линейным нагрузкам делают соединитель применимым в ответственных узлах, где требуется сохранение электрических цепей при вибрации и перепадах температур.

Модель 2РМДТ42КУН45Г5В1В относится к категории 2РМД и имеет артикул 2870. Производитель в предоставленных данных не указан, однако в имеющемся описании отмечено, что изделие выпущено заводом Элекон в 2011 году. Изделие не является герметичным, поэтому при эксплуатации следует учитывать это ограничение и применять его в условиях, соответствующих назначению.

Соединитель подходит для коммутации цепей в составе кабельных сборок, пультов, стоек и блоков, где требуется до 45 контактов и рабочее напряжение до 700 В амплитудного значения. Сочетание резьбового соединения, поляризации и экранирования делает его удобным для многократного сочленения и расчленения в процессе эксплуатации и обслуживания аппаратуры.
