Назначение соединителя

Соединитель 2РМДТ42КУЭ45Ш5В1В «5» (артикул 81090) относится к категории 2РМД и представляет собой цилиндрический низкочастотный электрический разъём серии 2РМДТ с кабельным корпусом. Изделие предназначено для соединения длинных электрических цепей в радиоэлектронной аппаратуре, где требуется надёжная механическая фиксация и устойчивость к внешним воздействиям.

Разъём выполнен негерметичным, с извлекаемыми контактами, и применяется в составе кабельных сборок и жгутов. Исполнение — всеклиматическое тропикоустойчивое, что определяет область его использования в аппаратуре, эксплуатируемой в сложных климатических условиях.

Основные технические характеристики

• Условный размер корпуса — 42 мм.
• Количество контактов — 45, диаметр контактов — 1 мм.
• Максимальное рабочее напряжение — до 560 В.
• Токовая нагрузка — до 50 А.
• Сопротивление изоляции — не менее 1000 МОм.
• Рабочий диапазон температур — от минус 60 до плюс 100 °C.
• Количество сочленений-расчленений — 500.
• Минимальная наработка — 5000 часов.
• Срок сохраняемости — 25 лет.
• Приёмка — «5», год выпуска — 91.

Конструкция и исполнение

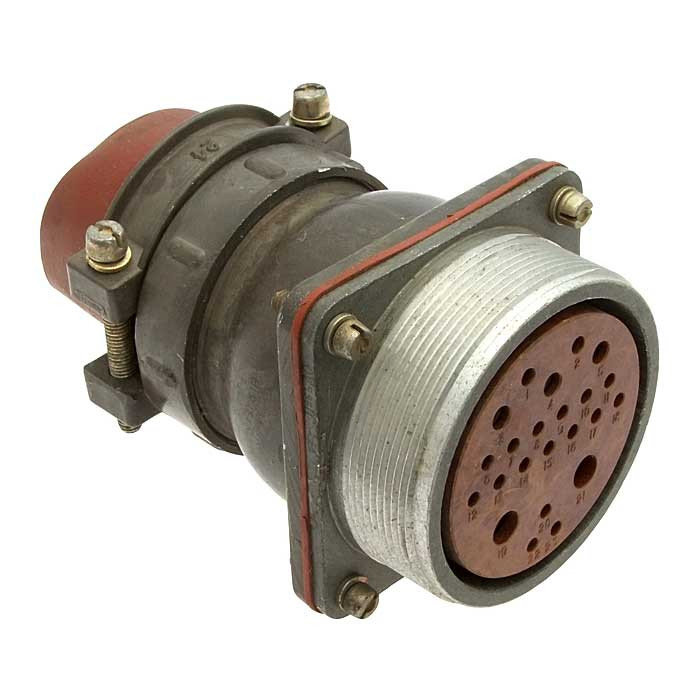

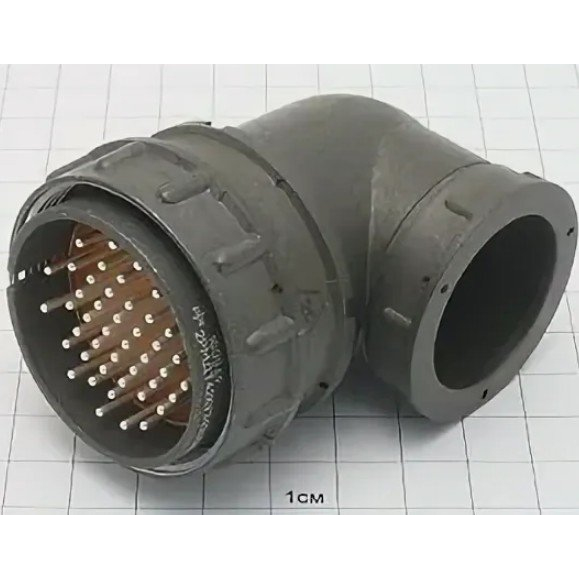

Разъём выполнен с угловым патрубком и гайкой для экранированного кабеля, что обеспечивает ввод и фиксацию кабеля в защитной оплётке. Фиксация сочленения резьбовая, контакты извлекаемые, монтаж обжимной. Покрытие контактов — серебро.

Конструкция рассчитана на теплостойкость до 100 °C. Корпус соединителей серии 2РМДТ, как правило, серого цвета, вставка — красная, что типично для изделий данного семейства.

Особенности эксплуатации

Благодаря широкому температурному диапазону и тропикоустойчивому исполнению соединитель пригоден для аппаратуры, работающей как при низких, так и при повышенных температурах. Резьбовая фиксация препятствует самопроизвольному расчленению под действием вибрации, а обжимной монтаж контактов обеспечивает стабильное электрическое соединение в составе кабельных сборок.

Область применения

Изделие применяется в радиоэлектронной аппаратуре различного назначения для коммутации электрических цепей посредством кабеля. Заявленные параметры — напряжение до 560 В, ток до 50 А, ресурс 500 сочленений и наработка 5000 часов — определяют его использование в цепях, где требуется сочетание компактного корпуса и большого числа контактов.
