Назначение и общее описание

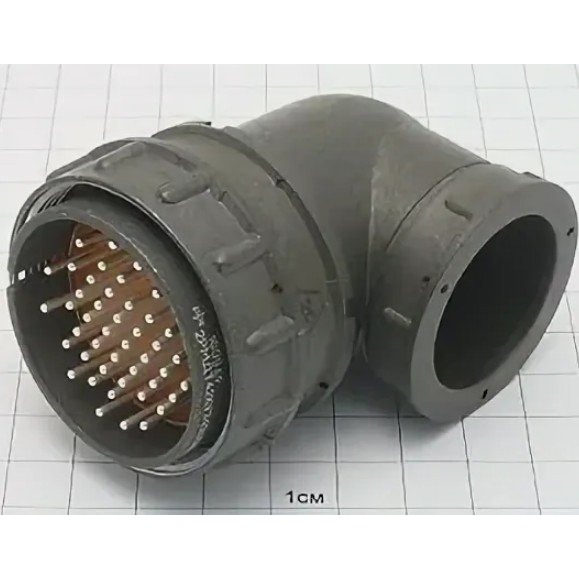

2РМДТ42КУЭ45Ш5В1В «5» — цилиндрический низкочастотный электрический разъём (розетка) серии 2РМДТ с кабельным корпусом. Изделие предназначено для надёжного соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Конструкция с угловым патрубком рассчитана на применение экранированного кабеля, что важно при работе в условиях электромагнитных помех.

Разъём относится к категории 2РМД и выпускается с приёмкой «5», соответствующей техническим условиям ТУ ГЕ0.364.126ТУ. Такая приёмка указывает на повышенный контроль качества при изготовлении и испытаниях.

Основные технические характеристики

Ключевые параметры изделия определяют его применимость в силовых и сигнальных цепях:

• диаметр посадочного отверстия — 42 мм;
• количество контактов — 45;
• диаметр контакта — 1 мм, покрытие контактов — серебряное (обозначение Ш5);
• максимальное рабочее напряжение — от 560 до 700 В;
• токовая нагрузка на контакт — до 50 А;
• сопротивление изоляции — не менее 1000 МОм;
• ресурс сочленений и расчленений — 500 циклов;
• минимальная наработка — 5000 часов;
• срок сохраняемости — 25 лет.

Серебряное покрытие контактов обеспечивает стабильное переходное сопротивление и надёжный электрический контакт при длительной эксплуатации.

Условия эксплуатации и исполнение

Рабочий интервал температур составляет от минус 60 до плюс 100 градусов Цельсия; обозначение В1 в маркировке соответствует теплостойкому исполнению. Всеклиматическое исполнение допускает применение в тропических и других сложных климатических условиях.

Метод фиксации — резьбовой, монтаж — кабельный. Угловой патрубок предназначен для ввода экранированного кабеля и защиты соединения от механических воздействий и помех.

Область применения

Разъём применяется в радиоэлектронной и радиотехнической аппаратуре, где требуется передача сигналов и питающих напряжений по многожильному экранированному кабелю при повышенных требованиях к виброустойчивости, температурному диапазону и надёжности контактных соединений. Сочетание большого числа контактов, высокой токовой нагрузки и всеклиматического исполнения делает модель пригодной для ответственных узлов, эксплуатируемых в том числе в тропическом климате.

Год выпуска, указанный в характеристиках, — 1988. Сведения о производителе в данных о товаре не указаны.
