Назначение

2РМДТ42КУЭ45Ш5В1В «5» — электрический низкочастотный цилиндрический соединитель тропикоустойчивого исполнения серии 2РМДТ. Изделие предназначено для надёжного соединения и разъединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Конструкция обеспечивает стабильный электрический контакт при воздействии повышенной влажности и широкого диапазона температур, что характерно для всеклиматического применения.

Конструктивные особенности

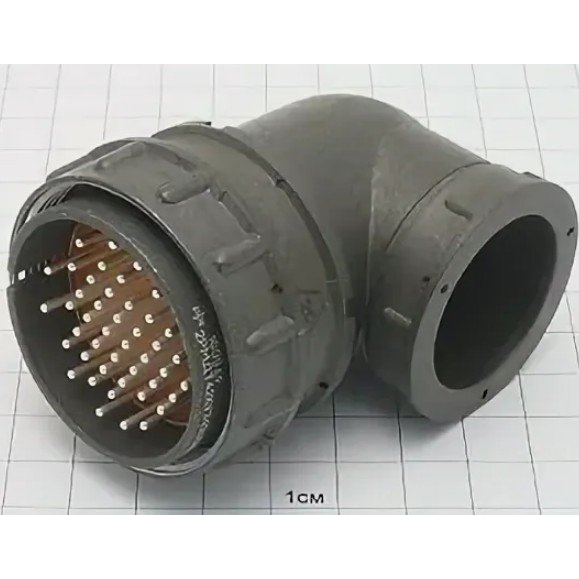

Соединитель выполнен в виде кабельной розетки с угловым патрубком и гайкой для экранированного кабеля. Корпус имеет посадочное отверстие диаметром 42 мм. Фиксация сочленения резьбовая, что исключает самопроизвольное расчленение соединения при вибрации. Контакты извлекаемые, покрытие контактов — серебро, что обозначено в маркировке сочетанием «Ш5». Монтаж проводов выполняется обжимкой.

Электрические характеристики

• Количество контактов — 45 штук.
• Диаметр контактов — 1 мм.
• Сочетание контактов — «5».
• Максимальное рабочее напряжение — от 560 до 700 В.
• Токовая нагрузка на контакт — до 50 А.
• Сопротивление изоляции — не менее 1000 МОм.

Совокупность этих параметров позволяет применять розетку в цепях как с сигнальными, так и с силовыми токами в пределах указанных нагрузок.

Условия эксплуатации и ресурс

Рабочий интервал температур — от минус 60 до плюс 100 градусов Цельсия. Всеклиматическое исполнение соответствует ГОСТ 15150-69 (В2.1 или В). Срок сохраняемости — 25 лет. Количество сочленений-расчленений — до 500, минимальная наработка — 5000 часов. Приёмка «5» и год 84 указаны в характеристиках изделия.

Область применения

Разъём применяется в радиоэлектронной и радиотехнической аппаратуре, где требуется многоцелевое соединение с большим числом контактов и повышенной устойчивостью к климатическим факторам. Экранированный кабель подключается через угловой патрубок с гайкой, что удобно при ограниченном пространстве монтажа. Извлекаемые серебрёные контакты упрощают обслуживание и замену отдельных цепей без замены всего соединителя.
