Назначение соединителя 2РМДТ42КУЭ45Ш5В1В

Соединитель 2РМДТ42КУЭ45Ш5В1В представляет собой цилиндрический низкочастотный электрический разъём, предназначенный для соединения и разъединения электрических цепей постоянного и переменного тока. Изделие относится к серии 2РМДТ и применяется в радиоэлектронной и радиотехнической аппаратуре различного назначения.

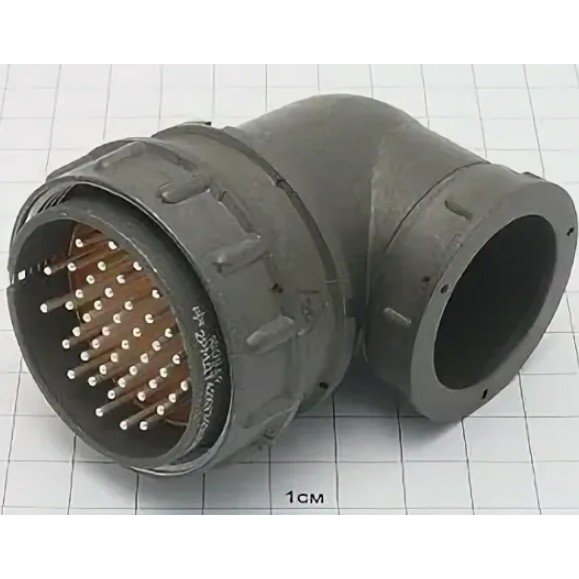

Основная функция данного соединителя заключается в обеспечении надёжного электрического контакта между отдельными узлами, блоками и кабельными сборками. Разъём имеет кабельный корпус с угловым патрубком и гайкой, что позволяет использовать его совместно с экранированным кабелем. Конструкция рассчитана на эксплуатацию в составе стационарной и подвижной аппаратуры, работающей с сигналами частотой до 3 МГц.

Подтверждённые технические особенности

Соединитель обладает комплексом характеристик, определяющих его применение в ответственных условиях эксплуатации. Ниже перечислены основные параметры изделия.

• Тип соединителя: негерметичный, тропикоустойчивый.
• Климатическое исполнение: всеклиматическое.
• Условный размер корпуса: 42 мм.
• Количество контактов: 45.
• Часть соединителя: вилка.
• Покрытие контактов: серебро.
• Вид сочленения: резьбовое.
• Способ монтажа: обжимка.
• Теплостойкость: до 100 °C.
• Максимальное рабочее напряжение: до 560 В или 700 В в зависимости от типономинала.
• Максимальная токовая нагрузка на одиночный контакт: 5 А.
• Сопротивление изоляции: не менее 1000 МОм.
• Рабочая температура окружающей среды: от минус 60 °C до плюс 100 °C.
• Смена температур: от минус 60 °C до плюс 150 °C.
• Вибрация: диапазон частот от 1 до 1000 Гц, ускорение 490 метров на секунду в квадрате (50 g).
• Одиночные удары: ускорение 5000 метров на секунду в квадрате (500 g).
• Многократные удары: ускорение 1000 метров на секунду в квадрате (100 g).

Конструктивные и эксплуатационные особенности

Резьбовое сочленение обеспечивает механическую фиксацию вилки с ответной частью и препятствует самопроизвольному разъединению при вибрационных и ударных нагрузках. Кабельный корпус с угловым патрубком и гайкой предназначен для закрепления экранированного кабеля, что важно при работе в условиях электромагнитных помех.

Монтаж контактов выполняется способом обжимки, что обеспечивает надёжное и стабильное соединение проводников с контактами разъёма. Серебряное покрытие контактов снижает переходное сопротивление и повышает долговечность работы при частых сочленениях и разъединениях.

Тропикоустойчивое и всеклиматическое исполнение позволяет применять соединитель в регионах с влажным и жарким климатом, а также в условиях повышенной влажности и перепадов температур. Высокое сопротивление изоляции не менее 1000 МОм подтверждает пригодность изделия для использования в цепях, где требуется стабильность изоляционных свойств.

Область применения

Соединители типа 2РМДТ42КУЭ45Ш5В1В используются в радиоэлектронной и радиотехнической аппаратуре для соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Они подходят для работы в узлах и блоках специального и общего назначения.

Благодаря устойчивости к вибрации, одиночным и многократным ударам, а также широкому диапазону рабочих температур, изделие может применяться в составе аппаратуры, эксплуатируемой в сложных механических и климатических условиях. Разъём востребован в приборостроении, системах связи, измерительной технике и других областях, где требуется надёжное многоточечное соединение экранированных кабельных линий.

Артикул изделия — 2886, категория — 2РМД. Производитель в предоставленных данных не указан.
