Назначение разъёма 2РМДТ42КУЭ45Г5В1В

Разъём 2РМДТ42КУЭ45Г5В1В производства «Элекон» относится к серии цилиндрических низкочастотных электрических соединителей отечественного производства. Он предназначен для соединения и разъединения электрических цепей постоянного и переменного тока в аппаратуре общей промышленности, в приборном и промышленном монтаже.

Соединитель применяется в радиоэлектронной аппаратуре для питания и передачи сигналов, в том числе в цепях с частотой до примерно 3 МГц. Конструкция допускает эксплуатацию во всеклиматических условиях и в тропическом исполнении, что расширяет область его применения.

Расшифровка маркировки

Обозначение 2РМДТ42КУЭ45Г5В1В содержит полный набор параметров изделия. Ниже приведены подтверждённые значения каждого элемента маркировки.

• 2РМДТ — тип серии: цилиндрический низкочастотный тропико- и всеклиматический соединитель.
• 42 — условный размер корпуса (типоразмер разъёма).
• К — кабельный корпус, разъём предназначен для монтажа на кабеле.
• У — угловой патрубок, вывод кабеля под прямым углом к оси корпуса.
• Э — патрубок для экранированного кабеля, учитывающий экран или оплётку.
• 45 — количество контактов, всего 45 контактов в соединителе.
• Г — часть соединителя: розетка (гнездо).
• 5 — сочетание контактов: все контакты диаметром 1,5 мм.
• В — покрытие контактов: серебро для снижения переходного сопротивления и улучшения проводимости.
• 1 — теплостойкость до 100 °C.
• В в конце — всеклиматическое исполнение.

Конструктивные особенности

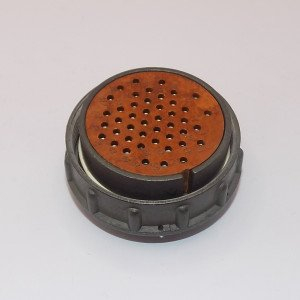

Разъёмы серии 2РМДТ имеют металлический корпус и изоляционное основание, обычно из карболита или аналогичного материала, что обеспечивает высокую механическую и электрическую прочность. Контакты размещены в кольцевом порядке, а фиксация корпусов выполняется резьбовым соединением.

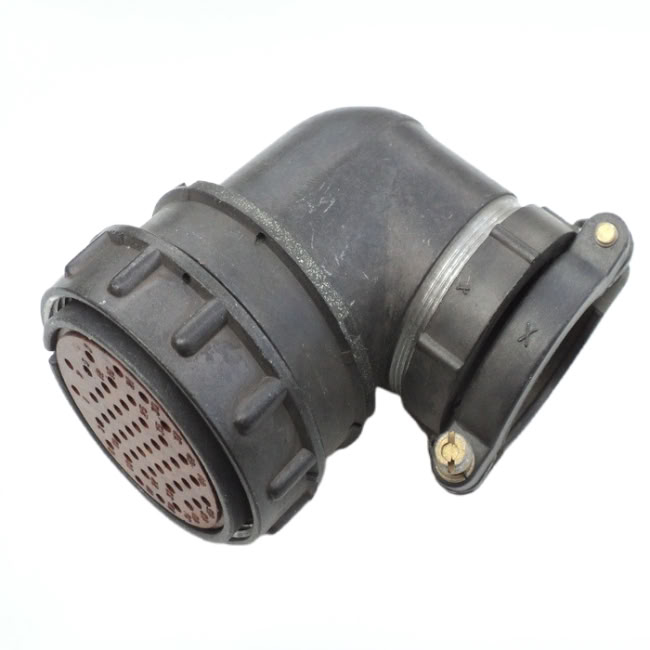

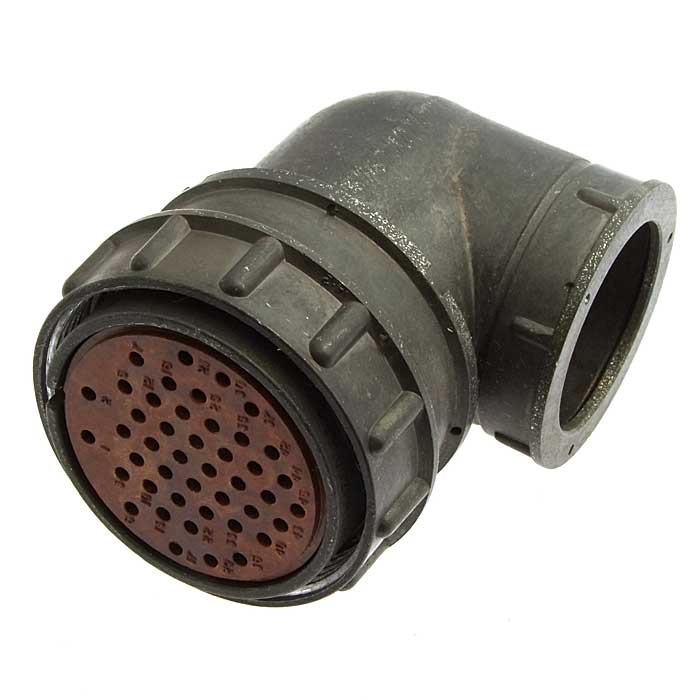

Такое исполнение повышает надёжность работы в вибрационных и ударных режимах. Угловой патрубок под прямым углом к оси корпуса и исполнение для экранированного кабеля упрощают монтаж в стеснённых условиях и обеспечивают защиту цепи от помех.

Электрические параметры

Соединитель рассчитан на работу с токами частотой до примерно 3 МГц. Серебряное покрытие контактов снижает переходное сопротивление и улучшает проводимость, что важно для стабильной передачи питания и сигналов. Все 45 контактов имеют диаметр 1,5 мм, что определяет допустимую токовую нагрузку цепей.

Условия эксплуатации

Разъём рассчитан на работу в широком диапазоне температур окружающей среды, примерно от минус 60 °C до плюс 100 °C. Это позволяет использовать его в сложных климатических условиях, в аппаратуре общепромышленного и военного назначения. Соединитель относится к всеклиматическому и тропикоустойчивому исполнению, устойчив к воздействию влаги и изменениям температуры.

Применение

Изделие востребовано при монтаже кабельных соединений в промышленном оборудовании, приборах и радиоэлектронной аппаратуре. Розетка с угловым патрубком для экранированного кабеля удобна для подключения к блокам и шкафам, где требуется аккуратная прокладка кабеля под углом и защита от электромагнитных помех. Всеклиматическое исполнение допускает эксплуатацию на открытых площадках и в помещениях с повышенной влажностью.

Год выпуска указанной позиции — 2017. Артикул изделия — 50198. Категория — 2РМД. Производитель — «Элекон».
