Назначение соединителя

Разъём 2РМДТ42КУЭ45Г5В1В представляет собой цилиндрический низкочастотный электрический соединитель общего назначения, рассчитанный на работу в цепях постоянного и переменного тока. Основное назначение изделия — коммутация электрических цепей в радио‑, электро‑ и контрольно‑измерительной аппаратуре. Соединитель применяется в промышленном и специализированном оборудовании, к которому предъявляются повышенные требования по надёжности и устойчивости к внешним воздействиям.

Принцип работы и применение

Совместно с подходящей вилкой соединитель образует замыкающий и размыкающий переход между кабелем и устройством. Изделие обеспечивает многократное сочленение и расчленение, что делает его пригодным для участков, где требуется регулярное подключение и отключение аппаратуры. Резьбовое сочленение надёжно фиксирует положение и препятствует случайному отсоединению.

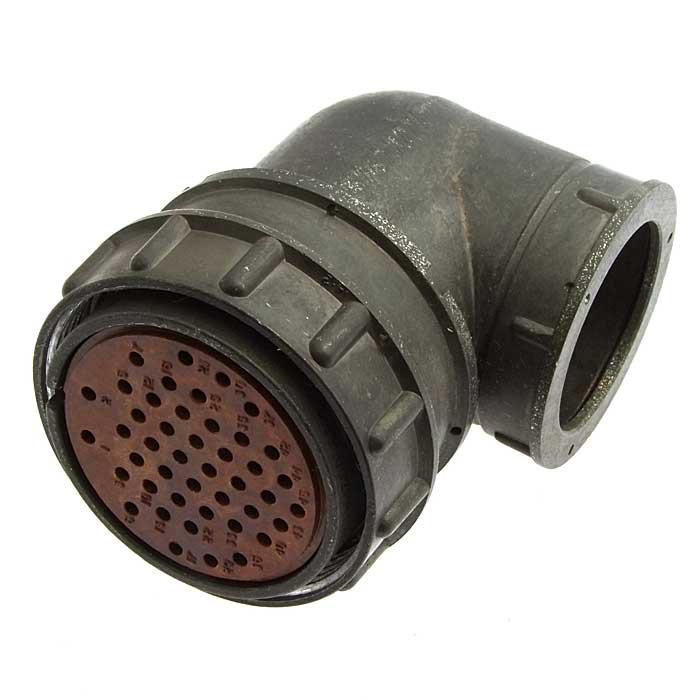

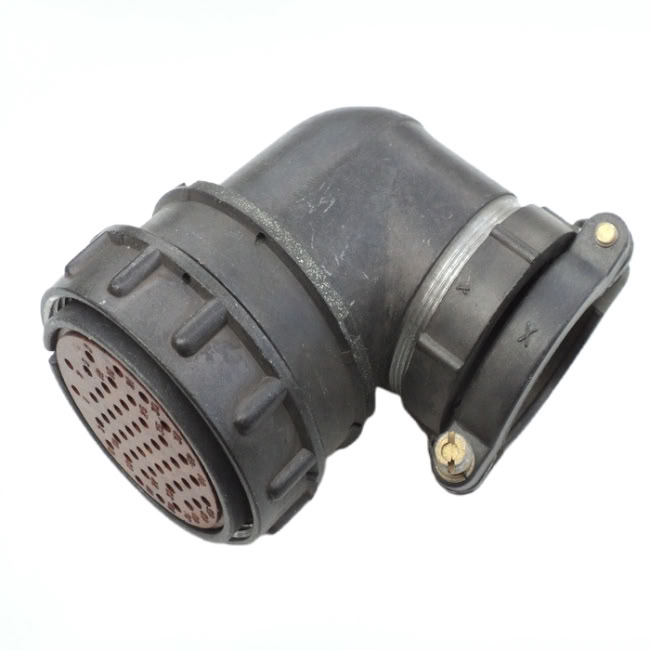

Тип корпуса и монтажа — кабельная розетка с угловым патрубком, что обозначено в маркировке сочетанием «УЭ». Такое исполнение удобно при разводке жгутов в стеснённых условиях, когда прямой вывод кабеля невозможен или неудобен.

Подтверждённые технические характеристики

• Количество контактов — 45.
• Максимальное рабочее напряжение — до 700 В.
• Рабочая частота — типично до 3 МГц.
• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.
• Электрическая прочность изоляции — порядка 1850–2300 В амплитудного значения в зависимости от режима.
• Вид сочленения — резьбовое.
• Климатическое исполнение — всеклиматическое, индекс «В».

Контакты и монтаж проводов

Контакты выполнены извлекаемыми, с покрытием серебро или золото. Такое покрытие обеспечивает хорошую проводимость и устойчивость к окислению. Метод монтажа проводов — объёмный, пайкой или обжимкой, в зависимости от конкретного исполнения контактов и рекомендаций производителя.

Условия эксплуатации

Всеклиматическое исполнение допускает работу в широком диапазоне температур, в том числе от минус 60 до плюс 100 градусов Цельсия, а также при повышенной влажности. Соединитель рассчитан на многократные механические воздействия — удары и вибрации. Типовые значения пикового ударного ускорения составляют до 1000–5000 метров на секунду в квадрате в зависимости от режима.

При соблюдении условий хранения и транспортировки гарантируется сохраняемость и срок службы изделия. Характерный минимальный срок сохраняемости для аналогичных изделий серии 2РМДТ составляет порядка 10–15 лет.

Область применения

Соединитель востребован в низкочастотных цепях постоянного и переменного тока. Его используют в составе кабельных сборок и жгутов, в контрольно‑измерительных стендах, в промышленной автоматике и в специализированном оборудовании. Сочетание 45 контактов и рабочего напряжения до 700 В позволяет коммутировать многожильные цепи питания и сигнальные линии в одном компактном разъёме.
