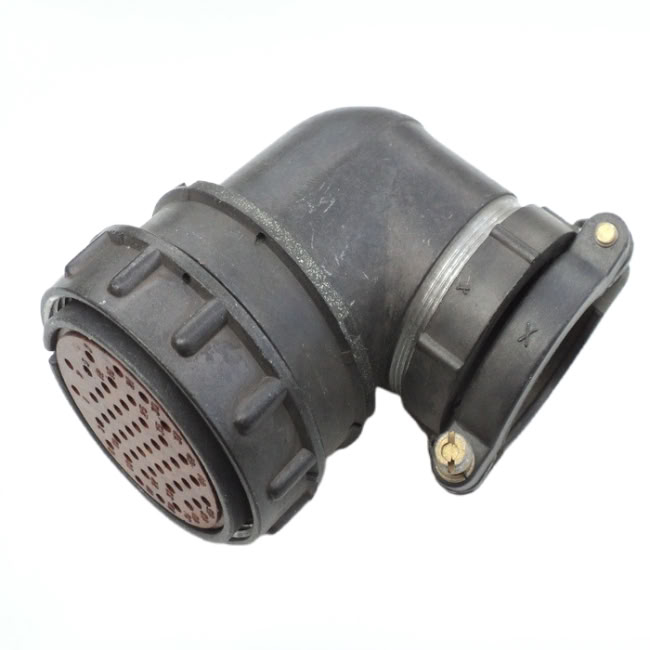

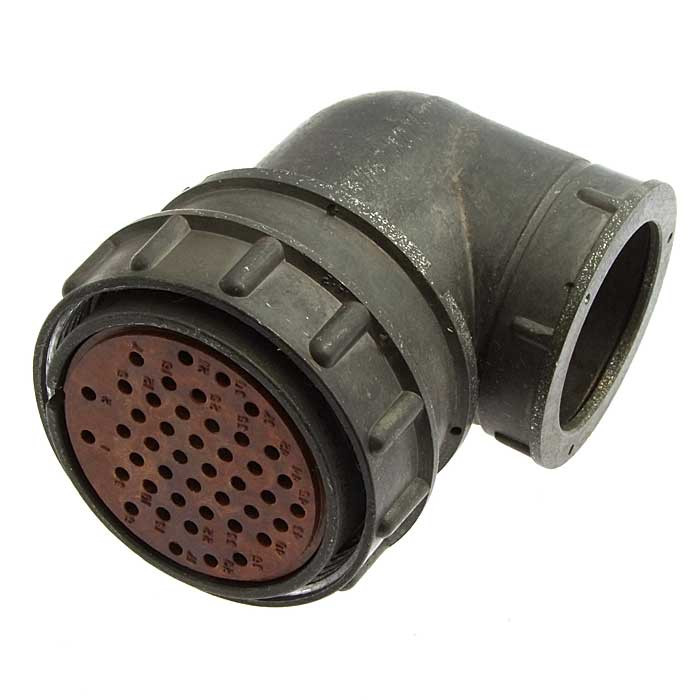

Назначение соединителя 2РМДТ42КУЭ45Г5В1В

Соединитель 2РМДТ42КУЭ45Г5В1В (артикул 2882) относится к категории 2РМД и представляет собой цилиндрический низкочастотный электрический соединитель серии 2РМДТ. Изделие предназначено для соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц при рабочем напряжении до 560 или 700 В в зависимости от конкретных условий эксплуатации.

Данный соединитель применяется для внутреннего монтажа в узлах и блоках радиоэлектронной и радиотехнической аппаратуры как специального, так и общего назначения. Конструктивно серия состоит из двух частей — вилки и розетки, которые могут быть кабельными или блочными (приборными). В данном исполнении изделие является розеткой кабельного типа.

Подтверждённые особенности и технические характеристики

Ниже перечислены характеристики, подтверждённые для модели 2РМДТ42КУЭ45Г5В1В. Условный размер корпуса составляет 42 мм, что отражено в обозначении изделия. Соединитель имеет резьбовое сочленение, обеспечивающее надёжную фиксацию ответных частей.

• Тип соединителя: негерметичный, тропикоустойчивый.
• Климатическое исполнение: всеклиматическое.
• Условный размер корпуса: 42 мм.
• Вид корпуса: кабельный.
• Вид патрубка: угловой.
• Вид гайки патрубка: для экранированного кабеля.
• Количество контактов: 45.
• Обозначение сочетания контактов: все контакты диаметром 1,5 мм.
• Покрытие контактов: серебро.
• Способ монтажа: на кабель.
• Часть соединителя: розетка.
• Сочленение: резьбовое.
• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия.
• Максимальная токовая нагрузка на одиночный контакт: 5 А.
• Сопротивление изоляции: не менее 5000 МОм.
• Сопротивление контактов: зависит от диаметра контакта.

Отдельно в описании серии указана максимальная токовая нагрузка до 50 А, минимальная наработка 5000 часов и срок сохраняемости 25 лет. Эти параметры характеризуют серию в целом; для конкретного сочетания контактов данного исполнения определяющей является нагрузка на одиночный контакт — 5 А.

Контакты и коммутационные возможности

Соединитель оснащён 45 контактами одинакового диаметра 1,5 мм с серебряным покрытием. Серебрение обеспечивает стабильное переходное сопротивление и надёжный электрический контакт при многократных сочленениях. Резьбовое соединение частей исключает самопроизвольное разъединение при вибрационных и ударных нагрузках, характерных для эксплуатации радиоэлектронной аппаратуры.

Применение и условия эксплуатации

Соединители 2РМДТ42КУЭ45Г5В1В применяются в радиоэлектронной и радиотехнической аппаратуре для внутреннего монтажа. Изделие подходит для работы как с экранированными, так и с неэкранированными кабелями, что делает его универсальным в различных приложениях. Угловой патрубок с гайкой для экранированного кабеля позволяет организовать аккуратную укладку жгута и обеспечить экранирование цепи.

Всеклиматическое исполнение и тропикоустойчивость означают, что соединитель сохраняет работоспособность в условиях повышенной влажности, температуры и воздействия агрессивных факторов среды. Диапазон рабочих температур от минус 60 до плюс 100 градусов Цельсия допускает применение изделия в аппаратуре, эксплуатируемой как в неотапливаемых помещениях, так и в составе нагревающихся блоков.

Благодаря кабельному исполнению и монтажу на кабель соединитель удобен для сборки межблочных и внутриблочных соединений, где требуется быстрая замена или подключение кабельных сборок. Сочетание 45 контактов диаметром 1,5 мм подходит для передачи сигналов низкой частоты и питания цепей с током до 5 А на контакт.

Краткие итоги

1. Изделие: розетка кабельная серии 2РМДТ, условный размер корпуса 42 мм.
2. Коммутация: 45 контактов диаметром 1,5 мм, покрытие — серебро, сочленение резьбовое.
3. Электрические параметры: частота до 3 МГц, напряжение до 560 или 700 В, ток до 5 А на контакт, сопротивление изоляции не менее 5000 МОм.
4. Условия эксплуатации: температура от минус 60 до плюс 100 градусов Цельсия, всеклиматическое исполнение, тропикоустойчивость.

Соединитель 2РМДТ42КУЭ45Г5В1В является частью серии 2РМДТ, включающей различные типы соединителей для разных условий эксплуатации, и предназначен для надёжного соединения электрических цепей в составе ответственных узлов радиоэлектронной аппаратуры.
