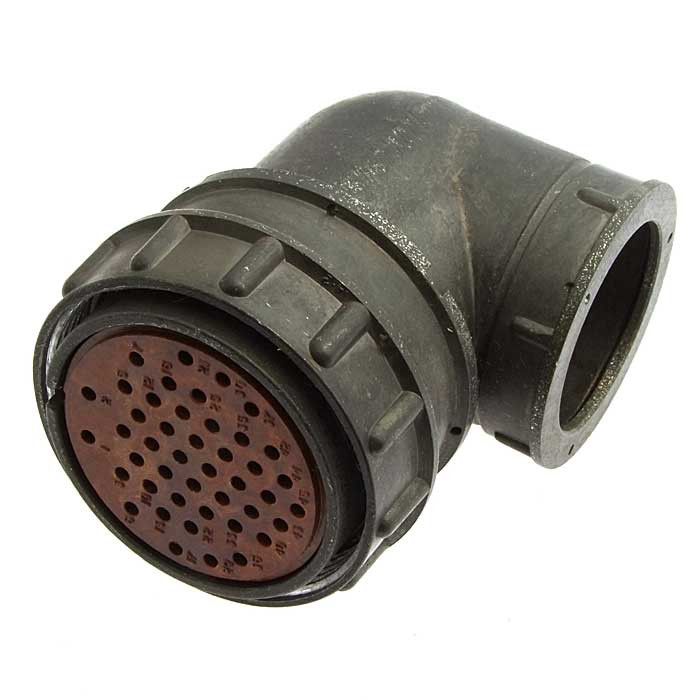

Назначение соединителя 2РМДТ42КУЭ45Г5В1В

Соединитель 2РМДТ42КУЭ45Г5В1В относится к категории цилиндрических низкочастотных тропикоустойчивых разъёмов серии 2РМД. Изделие предназначено для соединения и разъединения электрических цепей постоянного и переменного тока в составе узлов и блоков радиоэлектронной аппаратуры. Применение охватывает как аппаратуру специального назначения, так и технику общего назначения, где требуется надёжная коммутация при воздействии неблагоприятных климатических факторов.

Конструктивно изделие представляет собой часть разъёмного соединения, выполненную в виде розетки. Буквенное обозначение «Г» в маркировке указывает на исполнение розетки, которая может применяться как в приборном, так и в кабельном варианте монтажа. Совместно с ответной вилкой соединитель обеспечивает механическое и электрическое сопряжение цепей с сохранением стабильных параметров передачи сигнала и питания.

Подтверждённые особенности и расшифровка обозначения

Маркировка 2РМДТ42КУЭ45Г5В1В содержит ряд признаков, каждый из которых отражает конкретную конструктивную или эксплуатационную характеристику изделия. Ниже приведены подтверждённые особенности, соответствующие позициям обозначения.

• Тип изделия — цилиндрический низкочастотный тропикоустойчивый соединитель серии 2РМД.
• Исполнение корпуса — розетка, обозначение «Г».
• Патрубок — угловой, с гайкой для экранированного кабеля, обозначение «УЭ».
• Количество контактов — 45.
• Покрытие контактов — серебро, обозначение «В».
• Теплостойкость — до 100 градусов Цельсия, обозначение «1».
• Климатическое исполнение — всеклиматическое, обозначение «В».
• Материал корпуса — алюминиевый сплав АЛ-11.
• Сопротивление изолятора — не менее 5000 мегаом.
• Рабочая температура — от минус 60 до плюс 100 градусов Цельсия.

Указанные параметры определяют область применения соединителя и допустимые условия его эксплуатации. Всеклиматическое исполнение и тропикоустойчивое построение позволяют использовать изделие в аппаратуре, работающей в условиях повышенной влажности, перепадов температур и других внешних воздействий.

Технические параметры и режимы работы

Соединитель рассчитан на работу при частоте до 3 мегагерц и напряжении до 700 вольт, при этом конкретные допустимые значения зависят от типономинала. Электрическая прочность и стабильность сопротивления изолятора не менее 5000 мегаом обеспечивают надёжное разделение цепей и снижение утечек. Серебряное покрытие контактов способствует сохранению стабильного переходного сопротивления при коммутации слаботочных и силовых цепей.

Корпус из алюминиевого сплава АЛ-11 сочетает достаточную механическую прочность с умеренной массой, что важно при монтаже на кабельных сборках и в приборных блоках. Угловой патрубок с гайкой предназначен для подключения экранированного кабеля, что позволяет снизить влияние помех и обеспечить требуемую электромагнитную совместимость в составе аппаратуры.

Условия эксплуатации и хранения

Изделие сохраняет работоспособность в диапазоне температур от минус 60 до плюс 100 градусов Цельсия. Срок хранения соединителей составляет 15 лет со дня изготовления. Гарантийная наработка достигает 1000 часов во всех режимах либо 100000 часов в облегчённом режиме в пределах гарантийного срока хранения. Эти показатели подтверждают пригодность соединителя для длительной эксплуатации в составе ответственной радиоэлектронной аппаратуры.

Применение и монтаж

Соединители серии 2РМД применяются в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Монтаж возможен как с экранированными, так и с неэкранированными кабелями; в данном исполнении предусмотрен угловой патрубок с гайкой именно под экранированный кабель. При установке следует учитывать количество контактов, равное 45, и обеспечивать надёжное крепление ответной части для сохранения целостности электрических соединений при механических нагрузках и вибрации.

Благодаря всеклиматическому исполнению и тропикоустойчивой конструкции соединитель 2РМДТ42КУЭ45Г5В1В подходит для эксплуатации в составе аппаратуры, работающей в сложных климатических условиях, включая районы с влажным и жарким климатом. Изделие может использоваться в стационарных и подвижных объектах, где к разъёмным соединениям предъявляются требования по стойкости к внешним воздействиям и стабильности электрических параметров.
