Назначение соединителя

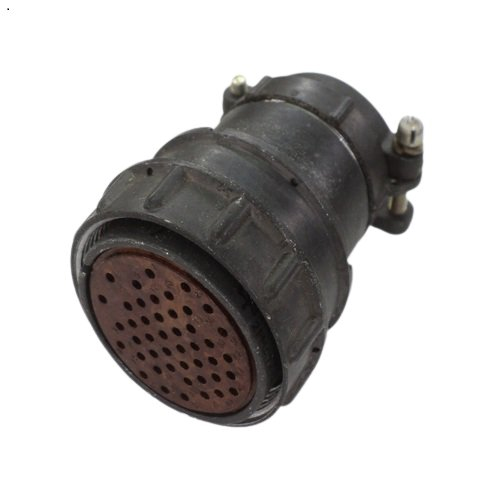

2РМДТ42КПН4ГВ1В «5» — это цилиндрический низкочастотный электрический соединитель серии 2РМДТ, предназначенный для надёжного соединения электрических цепей постоянного и переменного тока в различных условиях эксплуатации. Изделие относится к категории негерметичных тропикоустойчивых цилиндрических соединителей и применяется там, где требуется стабильная коммутация при воздействии внешних дестабилизирующих факторов.

Категория «5» в обозначении товара указывает на приёмку по соответствующей категории, что подтверждает пригодность изделия для ответственных условий применения.

Расшифровка обозначения

Маркировка соединителя содержит последовательность буквенных и цифровых групп, каждая из которых несёт определённую смысловую нагрузку. Понимание этого обозначения помогает правильно подобрать изделие под конкретную задачу.

• 2РМДТ — тип соединителя: негерметичный, тропикоустойчивый, цилиндрический.
• 42 — условный размер корпуса; диаметр посадочного отверстия составляет 42 мм.
• К — кабельный корпус.
• П — прямой патрубок.
• Н4 — модификация серии; серия включает типономиналы от 4 до 50 контактов, точные данные по данному сочетанию варьируются.
• Г — гайка для фиксации кабеля.
• В1 — всеклиматическое исполнение.
• В — покрытие контактов (серебро или аналогичное покрытие).

Технические характеристики

Соединители серии 2РМДТ рассчитаны на эксплуатацию в жёстких электрических и климатических режимах. Ниже приведены подтверждённые параметры, характерные для данной серии.

• Максимальное рабочее напряжение — до 560–700 В.
• Токовая нагрузка на одиночный контакт — от 4 до 36 А, суммарно до 260 А.
• Сопротивление изоляции — не менее 5000 МОм.
• Ёмкость между контактами — не более 6 пФ.
• Электрическая прочность изоляции — до 2300 В (амплитудное значение).
• Рабочий диапазон температур — от минус 60 до плюс 100 °C.
• Наработка — не менее 5000 часов.
• Срок хранения — до 25 лет.
• Устойчивость к вибрациям — до 10000 Гц при 170 дБ.
• Устойчивость к ударам — до 5000 м/с².
• Устойчивость к линейному ускорению — до 2000 м/с².

Особенности исполнения

Модификация В1 обеспечивает всеклиматическое исполнение, то есть пригодность к работе в условиях повышенной влажности, тропического климата и перепадов температур. Кабельный корпус с прямым патрубком и гайкой фиксации упрощает монтаж кабеля и повышает механическую устойчивость соединения. Контакты имеют покрытие на основе серебра, что снижает переходное сопротивление и повышает надёжность коммутации.

Применение и монтаж

Соединитель 2РМДТ42КПН4ГВ1В «5» применяется в авиации, судостроении, промышленности и других областях, где требуется соединение длинных электрических цепей в тропическом и всеклиматическом исполнении. Резьбовая фиксация обеспечивает устойчивость к вибрационным и ударным нагрузкам, что особенно важно для подвижных объектов и техники, работающей в сложных условиях.

Монтаж выполняется пайкой или объёмным способом. Контакты, как правило, имеют серебряное покрытие, что обеспечивает надёжный электрический контакт и долговечность изделия. Перед установкой рекомендуется проверять целостность изоляции и состояние контактной группы.

Краткие итоги

1. Цилиндрический низкочастотный соединитель серии 2РМДТ с кабельным корпусом и прямым патрубком.
2. Всеклиматическое исполнение В1 и приёмка категории «5».
3. Рабочее напряжение до 560–700 В, ток на контакт от 4 до 36 А.
4. Диапазон температур от минус 60 до плюс 100 °C, срок хранения до 25 лет.
5. Область применения — авиация, судостроение, промышленность и другие ответственные отрасли.
