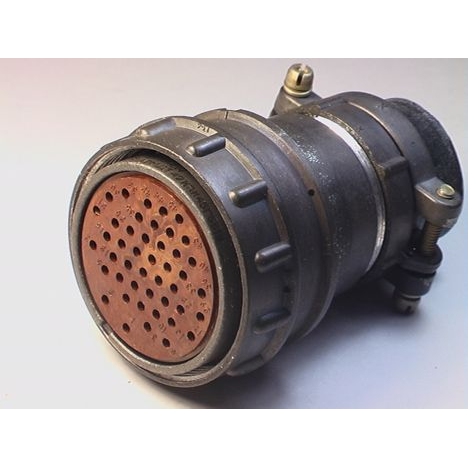

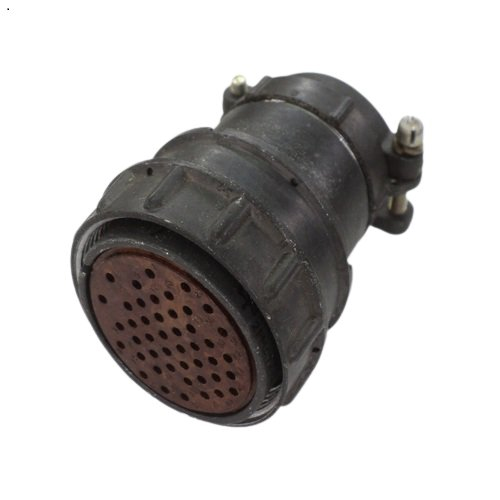

2РМДТ42КПН4ГВ1 — это цилиндрический низкочастотный разъём из серии 2РМДТ, предназначенный для соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Он имеет кабельный корпус с прямым патрубком, условный размер 42 мм и 45 контактов диаметром 1 мм с золотым или серебряным покрытием.

Основные характеристики

Максимальное рабочее напряжение достигает 560–700 В, токовая нагрузка на контакт — до 5–6 А, сопротивление изоляции — не менее 1000 МОм. Диапазон рабочих температур — от -60 до +100 °С, с возможностью кратковременного воздействия до +150 °С, срок сохраняемости — до 25 лет.

Устойчивость к воздействиям

Разъём тропикоустойчивый, выдерживает вибрацию (1–1000 Гц, до 100 g), удары (до 500 g), линейные нагрузки (до 200 g) и пониженное давление до 133 Па. Климатическое исполнение В (всеклиматическое), количество сочленений-расчленений — до 500.

Монтаж и применение

Метод монтажа — обжимка или пайка, контакты извлекаемые. Используется в негерметичных соединениях для длинных цепей постоянного и переменного тока (до 3 МГц).
