Назначение и область применения

Соединитель 2РМДТ42КПН45Ш5В1В производства «Элекон» — это низкочастотный цилиндрический негерметичный разъём тропико- и всеклиматического исполнения. Он предназначен для соединения и разъединения длинных электрических цепей в радиоэлектронной и радиотехнической аппаратуре общего назначения.

Разъём применяется для коммутации цепей постоянного и переменного тока с частотой до примерно 3 МГц. Его используют в приборах и устройствах, где требуется надёжное кабельное или приборное сочленение с резьбовой фиксацией. Типичные сферы — пульты управления, блоки питания, измерительная техника и другие узлы, где важна стабильность контакта при вибрации и в неблагоприятных климатических условиях.

Конструктивные особенности

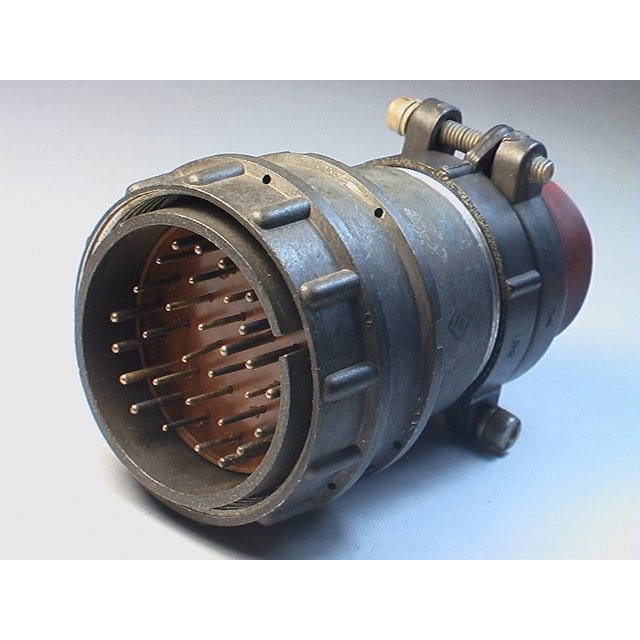

По данной маркировке изделие представляет собой вилку с металлическим цилиндрическим корпусом. Сочленённое положение фиксируется резьбой, что исключает самопроизвольное рассоединение при механических нагрузках. Климатическое исполнение — всеклиматическое, вариант «В1», с допустимой температурой окружающей среды до +100 °C.

Контакты — извлекаемые, экранированные, с серебряным покрытием (соответствует букве «В» в маркировке). Монтаж обычно объёмный: пайкой или обжимкой, без патрубка, в прямом или угловом варианте. Разъём не является герметичным, однако тропико- и всеклиматическое исполнение позволяет эксплуатировать его при повышенной влажности и в различных климатических районах.

• Тип изделия: вилка цилиндрическая низкочастотная.
• Корпус: металлический, с резьбовой фиксацией сочленения.
• Контакты: извлекаемые, экранированные, покрытие — серебро.
• Монтаж: объёмный, пайка или обжимка, без патрубка.
• Исполнение: всеклиматическое, вариант «В1».
• Герметичность: негерметичный.

Технические параметры и условия эксплуатации

Рабочий ток на один контакт составляет порядка 4–6 А в зависимости от конкретного исполнения и условий работы. Максимальное рабочее напряжение — до примерно 700 В (амплитудное значение). Сопротивление изоляции в нормальных условиях — не менее 1000 МОм, что обеспечивает высокую надёжность при эксплуатации.

Диапазон температур среды — примерно от −60 °C до +100 °C. Возможно кратковременное воздействие до +150 °C при смене температур. Сочетание серебряного покрытия контактов, экранирования и всеклиматического исполнения делает соединитель пригодным для аппаратуры, работающей в широком спектре климатических зон.

Применение и совместимость

Разъём востребован в радиоэлектронной и радиотехнической аппаратуре общего назначения. Он подходит для цепей с частотой до 3 МГц, где требуется разъёмное соединение с резьбовым креплением. Благодаря металлическому корпусу и экранированным контактам изделие обеспечивает защиту от помех и механическую прочность.

При подборе ответной части и принадлежностей следует ориентироваться на маркировку 2РМДТ42КПН45Ш5В1В и категорию 2РМД. Артикул товара — 50193. Год выпуска, указанный в карточке, — 2017. Конкретные сведения о комплектации, сертификатах и гарантии в предоставленных данных отсутствуют, поэтому их уточняют у поставщика.
