Назначение и область применения

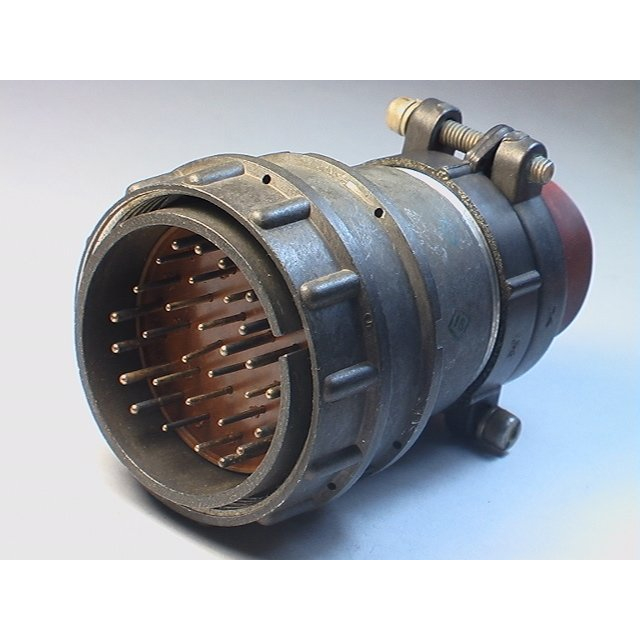

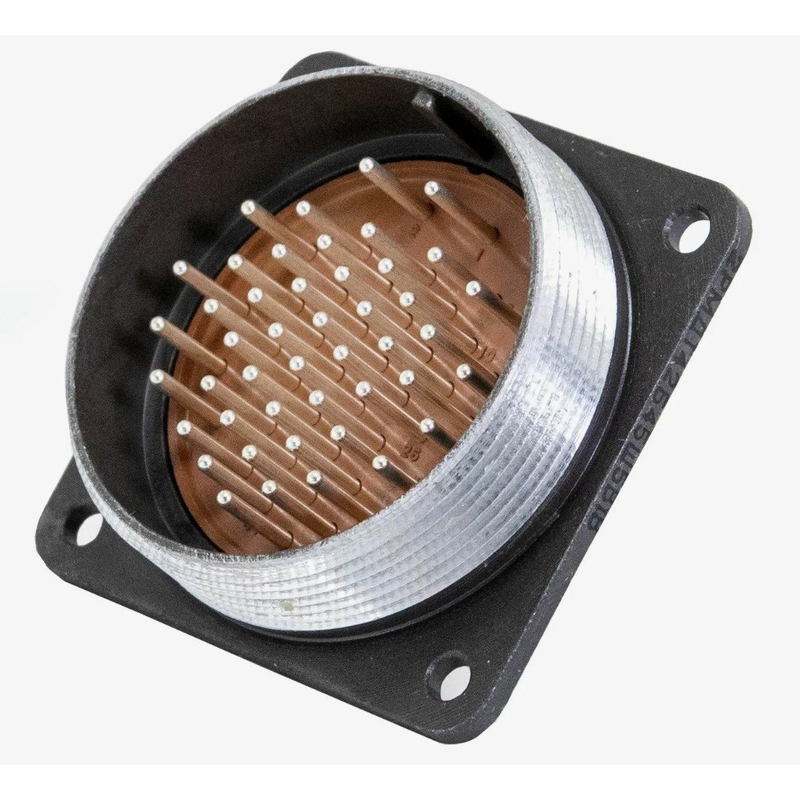

2РМДТ42КПН45Ш5В1В представляет собой кабельную вилку цилиндрического электрического соединителя серии 2РМДТ общего назначения. Устройство предназначено для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц в составе радиоэлектронной и радиотехнической аппаратуры. Разъём рассчитан на применение в условиях всеклиматического исполнения, что позволяет использовать его в аппаратуре, эксплуатируемой в различных климатических зонах.

Соединитель данной серии применяется в радиоэлектронных средствах различного назначения, где требуется надёжное многоконтактное соединение с высокой плотностью размещения контактов. Вилка устанавливается на кабель и работает в паре с ответной розеткой, образуя разъёмное соединение, допускающее многократные циклы сочленения и расчленения. Конструкция обеспечивает стабильное электрическое соединение в широком диапазоне температур и при повышенной влажности.

Технические параметры и конструктивные особенности

Изделие относится к цилиндрическим низкочастотным соединителям тропикоустойчивого исполнения. Корпус имеет условный размер 42, количество контактов составляет 45, сочетание контактов — 5, что соответствует вилочной части соединителя. Климатическое исполнение В по ГОСТ 15150-69 гарантирует работоспособность в диапазоне температур ориентировочно от минус 60 до плюс 100 градусов Цельсия.

Основные электрические и конструктивные характеристики:

• Токовая нагрузка на одиночный контакт — до 5 ампер
• Суммарная токовая нагрузка на соединитель — приблизительно до 187 ампер
• Рабочее напряжение — до 560 вольт постоянного или переменного тока
• Максимально допустимое напряжение — до 700 вольт
• Электрическая прочность изоляции — порядка 1850 вольт при рабочем напряжении 560 вольт и около 2300 вольт при 700 вольтах
• Сопротивление изоляции — не менее 5000 мегаом
• Тип контакта — штырь, контакты извлекаемые
• Покрытие контактов — серебро или комбинированное серебро с золотом в зависимости от модификации
• Патрубок — прямой, предназначен для неэкранированного кабеля

Фиксация соединения осуществляется при помощи резьбовой гайки, что обеспечивает надёжное сочленение и защиту от самопроизвольного разъединения при вибрационных и механических воздействиях. Конструкция вилки предусматривает монтаж на кабель методом обжима разъёмных наконечников или опрессовки, что позволяет формировать кабельные сборки непосредственно на месте эксплуатации.

Условия эксплуатации и совместимость

Соединитель предназначен для работы в составе электрических цепей радиоэлектронных средств, включая оборудование, функционирующее в условиях повышенной влажности и значительных перепадов температур. Всеклиматическое исполнение допускает применение изделия как в стационарной, так и в подвижной аппаратуре.

2РМДТ42КПН45Ш5В1В используется в составе соединительных комплектов совместно с ответной розеткой соответствующего типоразмера, в частности с розеткой 2РМДТ42КПН45Г5В1В. Вилка и розетка образуют полный электрический тракт, обеспечивающий передачу сигналов и питающих напряжений в пределах заявленных электрических характеристик. При подборе ответной части необходимо учитывать соответствие условного размера корпуса, количества контактов и типа покрытия контактных элементов.

Конструкция контактов с серебряным покрытием обеспечивает низкое переходное сопротивление и стабильность электрических параметров при длительной эксплуатации. Извлекаемая конструкция контактов упрощает обслуживание соединителя и позволяет производить замену отдельных контактных элементов без замены всего изделия.

Монтаж и подключение

Монтаж вилки на кабель выполняется методом обжима или опрессовки контактных наконечников. Прямой патрубок ориентирован на неэкранированный кабель, что определяет сферу применения изделия в системах, где не требуется экранирование линии передачи. При монтаже необходимо соблюдать схему распайки контактов в соответствии с проектной документацией на конкретное устройство.

Резьбовая гайка обеспечивает плотное прилегание вилки к ответной части и исключает люфт в сочленённом состоянии. Перед окончательной фиксацией гайки следует убедиться в правильной ориентации соединяемых частей, чтобы исключить повреждение контактов. Извлекаемые контакты фиксируются в изоляторе корпуса и удерживаются в заданном положении, что предотвращает их смещение при монтаже и эксплуатации.
