2РМДТ42КПН45Ш5В1В: надёжный многоконтактный разъём для промышленной электроники

Соединитель 2РМДТ42КПН45Ш5В1В применяется для разъёмного подключения электрических цепей в радиоэлектронной аппаратуре, системах автоматики, измерительных комплексах и промышленном оборудовании. Модель относится к цилиндрическим низкочастотным соединителям серии 2РМДТ и рассчитана на эксплуатацию в условиях механических воздействий и широкого диапазона внешних факторов.

Конструктивные особенности

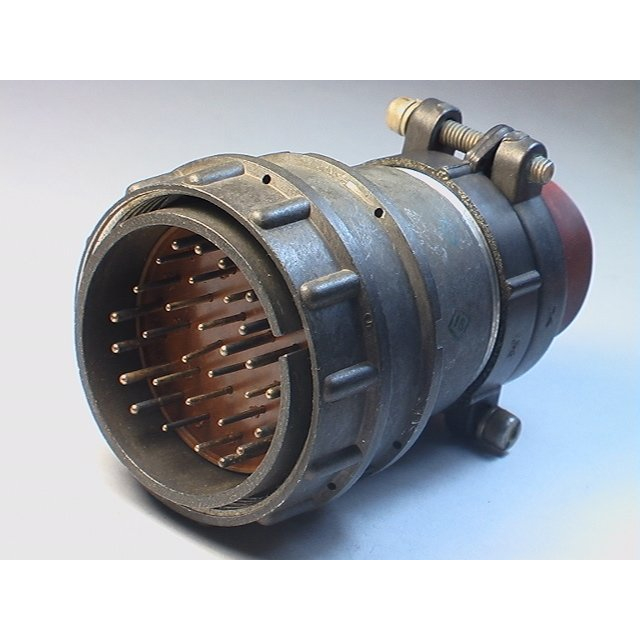

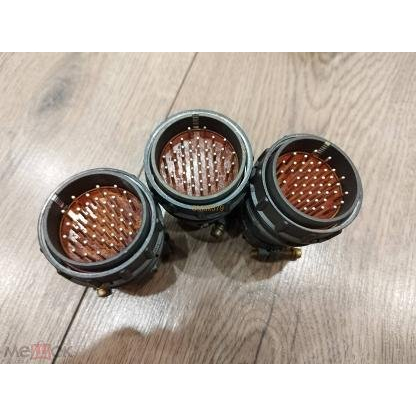

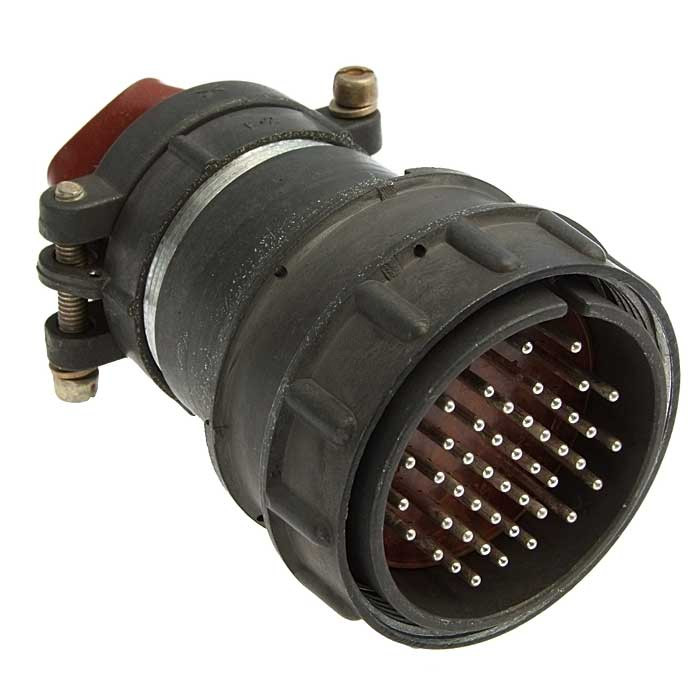

2РМДТ42КПН45Ш5В1В представляет собой кабельную вилку с прямым патрубком, резьбовой фиксацией и 45 штыревыми контактами. Корпус имеет условный размер 42, а контактная группа предназначена для удобного подключения большого количества электрических линий в ограниченном монтажном пространстве.

Резьбовое сочленение помогает надёжно зафиксировать вилку и ответную часть, снижая риск самопроизвольного рассоединения при вибрации, ударах и перемещении оборудования. Одношпоночная поляризация исключает неверную ориентацию разъёма при подключении.

Электрические параметры

Разъём рассчитан на работу в цепях постоянного и переменного тока с рабочей частотой до 3 МГц. Для типоисполнения с 45 контактами указываются следующие характеристики:

Такие показатели позволяют использовать 2РМДТ42КПН45Ш5В1В в многоканальных соединениях, где важны стабильность передачи питания и сигналов, электрическая изоляция цепей и повторяемость характеристик при регулярных подключениях.

Условия эксплуатации

Разъём серии 2РМДТ42 предназначен для внутреннего объёмного монтажа. Присоединение проводов к хвостовикам контактов выполняется пайкой; для данной модификации допускается применение проводников сечением до 1 мм².

Изделие сохраняет работоспособность при температурах от −60 °C до +100 °C, а также выдерживает смену температур в диапазоне от −60 °C до +180 °C. Конструкция рассчитана на воздействие вибрации в диапазоне 1–5000 Гц, механических ударов, повышенной влажности, инея, росы, озона, соляного тумана и плесневых грибов.

Минимальная наработка заявлена на уровне 1000 часов, а ресурс по числу сочленений и расчленений — до 500 циклов. Минимальный срок сохраняемости составляет 15 лет при соблюдении требований к хранению и эксплуатации.

Где применяется 2РМДТ42КПН45Ш5В1В

Многоконтактная компоновка делает соединитель востребованным в оборудовании, где необходимо объединить питание, управляющие сигналы и измерительные линии в одном разъёмном интерфейсе. Типичные направления применения включают:

• радиоэлектронные блоки и приборные комплексы;

• промышленную автоматику и системы управления;

• измерительное и испытательное оборудование;

• транспортную, энергетическую и специальную технику;

• внутренние кабельные соединения аппаратуры общего и специального назначения.

2РМДТ42КПН45Ш5В1В — это техническое решение для создания плотных, устойчивых к внешним воздействиям соединений с 45 контактами. При проектировании важно проверить совместимость с ответной частью, распиновку, параметры кабеля, условия монтажа и электрическую нагрузку каждой подключаемой цепи.
