Назначение разъёма 2РМДТ42КПН45Г5В1В

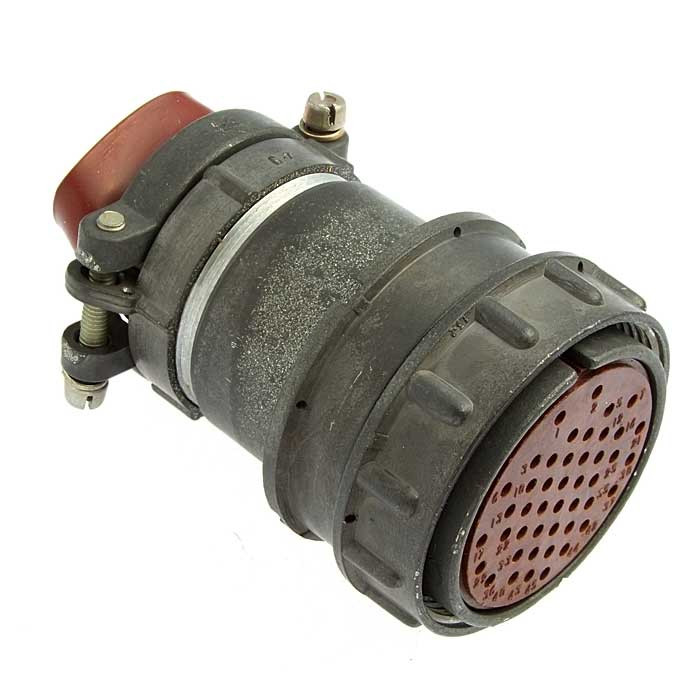

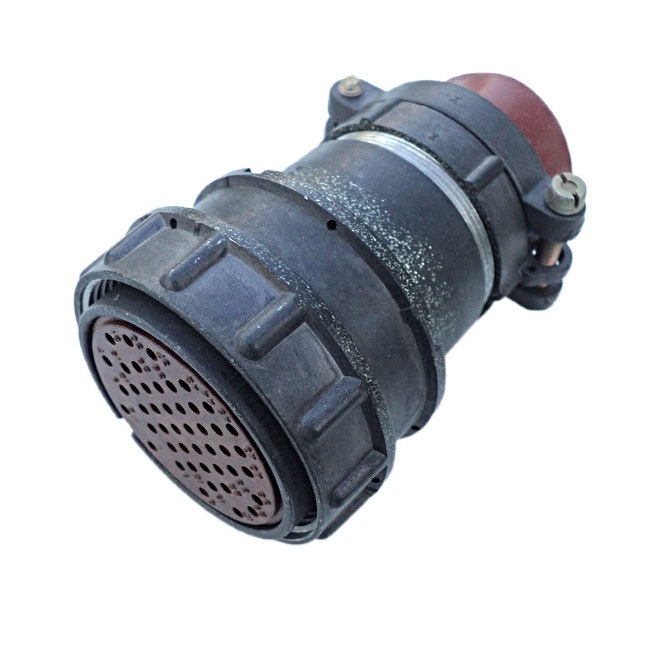

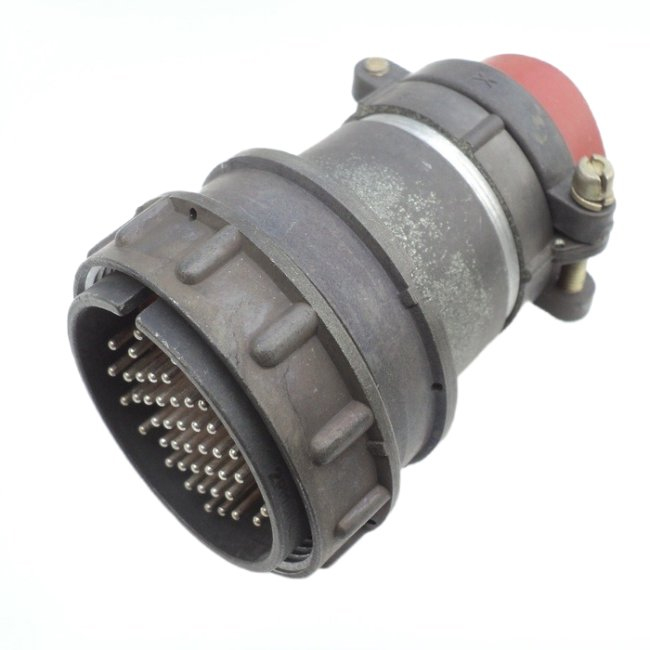

2РМДТ42КПН45Г5В1В — это цилиндрический низкочастотный разъём серии 2РМДТ, выпускавшийся заводом «Элекон». Изделие относится к категории кабельных розеток и предназначено для соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре общего назначения. Разъём работает с постоянным и переменным током при частоте сигнала до 3 МГц, что определяет его применение в низкочастотных цепях питания и передачи сигнала.

Конструкция с 45 контактами диаметром 1,5 мм позволяет коммутировать многожильные кабельные сборки, где требуется одновременная передача нескольких независимых цепей. Розетка рассчитана на кабельное присоединение и применяется в составе жгутов, соединительных линий и межблочных коммутаций.

Подтверждённые технические характеристики

Приведённые ниже параметры указаны в документации и номенклатуре производителя и отражают паспортные возможности изделия.

• Максимальное рабочее напряжение: от 560 до 700 В.
• Токовая нагрузка: до 5 А на контакт, суммарно до 187 А.
• Сопротивление изоляции: не менее 1000 до 5000 МОм.
• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия.
• Количество сочленений: 500 циклов.
• Диаметр посадочного отверстия: 42 мм.
• Покрытие контактов: золото или серебро, маркировка Г5, контакты извлекаемые.
• Климатическое исполнение: В, всеклиматическое.
• Метод монтажа: обжимка или пайка.

Расшифровка обозначения Г5 указывает на группу покрытия контактной пары, а исполнение В подтверждает пригодность разъёма для эксплуатации в различных климатических зонах. Извлекаемые контакты упрощают ремонт и замену отдельных цепей без демонтажа всего разъёма.

Конструктивные особенности и монтаж

Разъём выполнен в цилиндрическом корпусе с посадочным отверстием диаметром 42 мм, что определяет способ его установки в панель, блок или кабельный узел. Совместимость методов монтажа — обжимка или пайка — позволяет использовать изделие как в промышленной сборке проводов, так и в условиях ручного монтажа при ремонте аппаратуры.

Извлекаемые контакты с покрытием золото или серебро обеспечивают стабильное переходное сопротивление и стойкость к окислению при длительной эксплуатации. Количество сочленений 500 циклов задаёт ресурс соединения при периодическом подключении и отключении.

Область применения

Основное применение разъёма 2РМДТ42КПН45Г5В1В — соединение электрических цепей в радиоэлектронной и радиотехнической аппаратуре общего назначения. Благодаря рабочему диапазону до 3 МГц изделие подходит для низкочастотных трактов, цепей питания и управления. Всеклиматическое исполнение В допускает эксплуатацию при температуре от минус 60 до плюс 100 градусов Цельсия, что расширяет область использования в аппаратуре, работающей в сложных условиях.

Производитель изделия — завод «Элекон», указанный в номенклатуре и документации. Артикул товара — 2852, категория — 2РМД. Сведения об отдельных партиях выпуска и изменениях за период с 2015 по 2026 год в предоставленных данных не указаны.
