Назначение соединителя 2РМДТ42КПН45Г5В1В

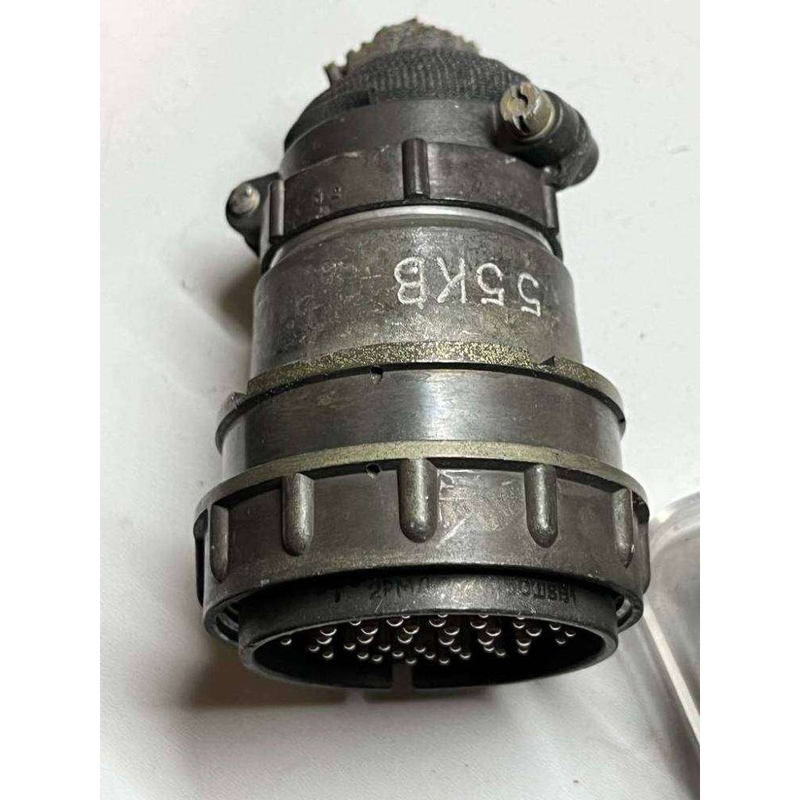

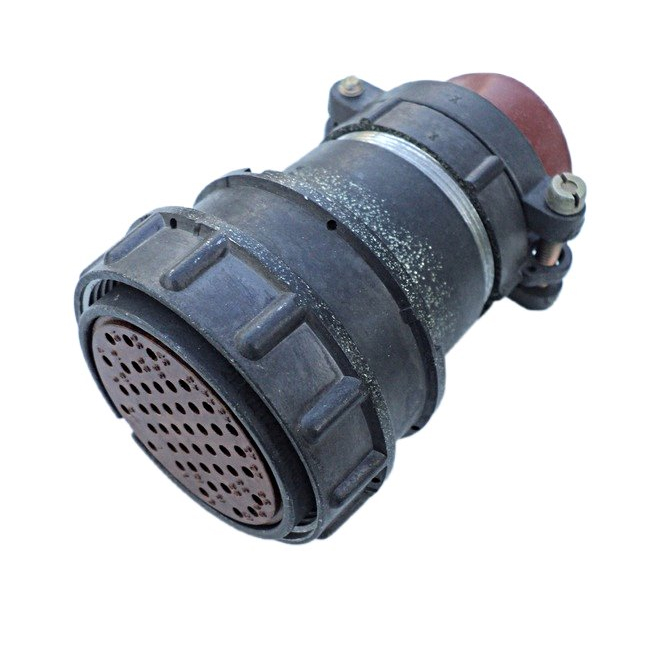

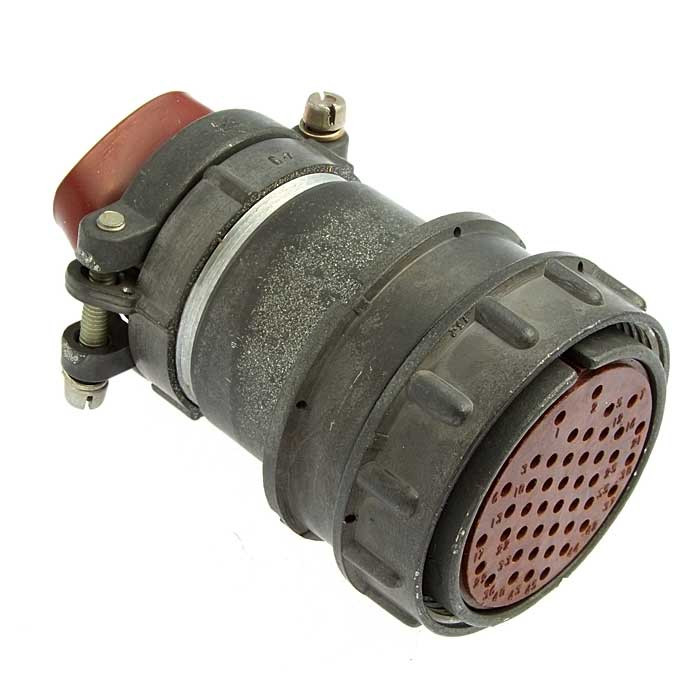

Соединитель 2РМДТ42КПН45Г5В1В представляет собой цилиндрическую низкочастотную кабельную розетку, предназначенную для соединения и разъединения электрических цепей постоянного и переменного тока. Изделие применяется при частоте сигнала до 3 МГц и рабочем напряжении до 700 В. Основное назначение — обеспечение надёжного электрического контакта в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения.

Данный разъем относится к серии 2РМДТ, для которой характерно резьбовое сочленение частей. Это решение обеспечивает механическую фиксацию и устойчивость к вибрационным нагрузкам при эксплуатации. Розетка может использоваться как в составе кабельных сборок, так и в качестве приборного соединителя.

Технические характеристики

Ниже приведены подтверждённые параметры изделия, заявленные в технической документации.

• Тип соединителя: цилиндрический низкочастотный тропикоустойчивый.
• Условный размер корпуса: 42 мм.
• Тип корпуса: кабельный, с прямым патрубком и гайкой для неэкранированного кабеля.
• Количество контактов: 45.
• Диаметр контактов: 1,5 мм.
• Максимальная токовая нагрузка на одиночный контакт: до 5 А.
• Суммарная токовая нагрузка на соединитель: до 187 А.
• Максимальное рабочее напряжение: до 700 В.
• Сопротивление контактов: не более 2,5 мОм (0,0025 Ом).
• Сопротивление изоляции: не менее 5000 МОм.
• Число сочленений-расчленений: 500.
• Минимальная наработка: 1000 часов.
• Покрытие контактов: серебро.
• Теплостойкость: до плюс 100 градусов Цельсия.
• Климатическое исполнение: всеклиматическое В2.1 по ГОСТ 15150-69.

Расшифровка обозначения и конструктивные особенности

Маркировка 2РМДТ42КПН45Г5В1В построена по стандартной схеме и содержит информацию о ключевых параметрах изделия. Число 42 указывает на условный размер корпуса в миллиметрах, а 45 — на количество контактов. Литера «К» обозначает кабельное исполнение, «П» — прямой патрубок, «Н» — гайку для неэкранированного кабеля. Сочетание «Г5» указывает на комбинацию контактов, буква «В» — на серебряное покрытие контактной группы, а цифра «1» — на теплостойкость до плюс 100 градусов Цельсия. Замыкающая литера «В» соответствует всеклиматическому исполнению.

Конструкция розетки предусматривает прямой патрубок с гайкой, предназначенный для неэкранированного кабеля. Сочленение с ответной частью выполняется резьбовым способом, что обеспечивает плотный и стабильный контакт. Розетка может быть как приборной, так и кабельной, что расширяет область её применения.

Применение и условия эксплуатации

Соединители 2РМДТ42КПН45Г5В1В востребованы в радиоэлектронной и радиотехнической аппаратуре для соединения длинных электрических цепей. Благодаря всеклиматическому исполнению и тропикоустойчивому исполнению изделие подходит для работы в различных климатических зонах, включая условия повышенной влажности и температуры.

Разъем применяется в узлах и блоках, где требуется передача сигналов и питающих напряжений при частоте до 3 МГц. Токовая нагрузка до 5 А на контакт и суммарная нагрузка до 187 А позволяют использовать соединитель в цепях с умеренными и высокими токами. Механический ресурс в 500 циклов сочленения-расчленения и минимальная наработка 1000 часов обеспечивают достаточный запас для большинства задач эксплуатации.
