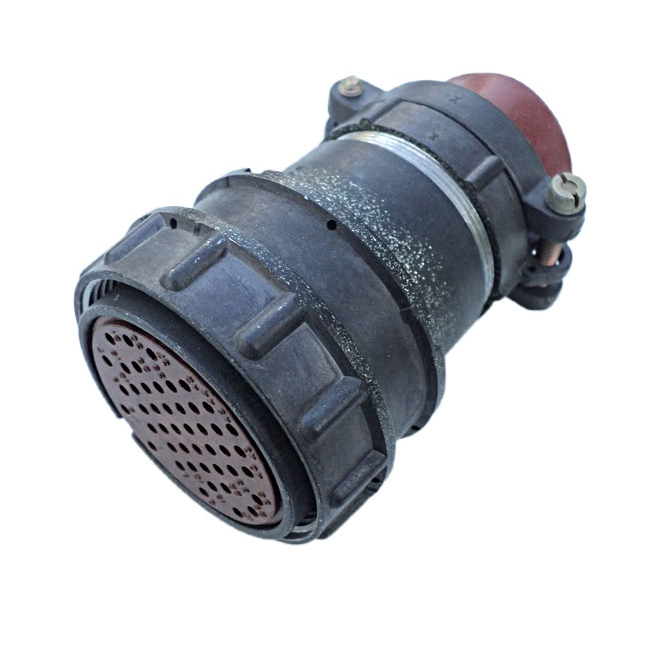

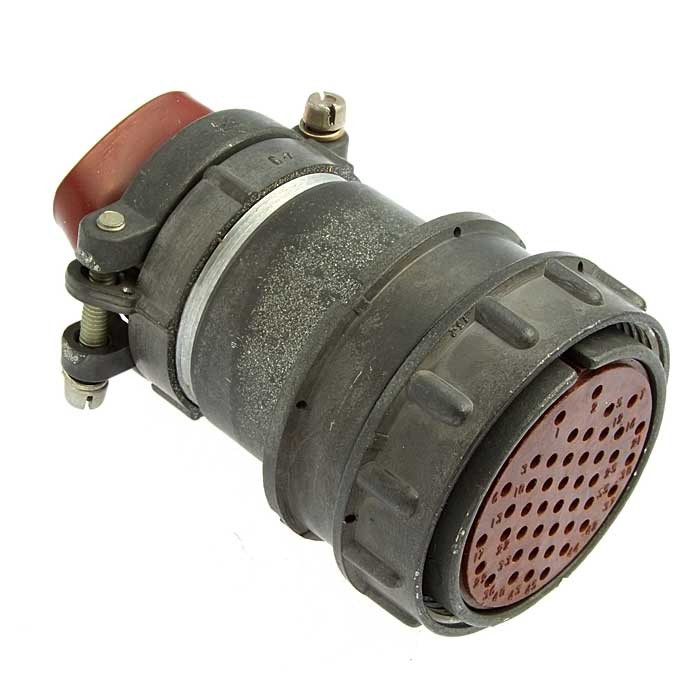

Назначение соединителя 2РМДТ42КПН45Г5В1В

Соединители 2РМДТ42КПН45Г5В1В входят в серию цилиндрических негерметичных низкочастотных тропикоустойчивых разъёмов. Основное назначение изделия — соединение и разъединение электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В. Конструкция рассчитана на эксплуатацию в составе узлов и блоков радиоэлектронной аппаратуры специального и общего назначения.

Благодаря всеклиматическому исполнению соединитель пригоден для работы в различных климатических условиях, что делает его востребованным в тех случаях, когда требуется устойчивость к воздействию тропического климата и других неблагоприятных факторов внешней среды.

Подтверждённые особенности и технические характеристики

Ниже перечислены характеристики изделия, подтверждённые данными каталога. Значения приведены в том виде, в каком они указаны для данной позиции.

• Тип соединителя: негерметичный, тропикоустойчивый.
• Климатическое исполнение: всеклиматическое.
• Условный размер корпуса: 42 мм.
• Вид корпуса: кабельный.
• Вид патрубка: прямой с гайкой для неэкранированного кабеля.
• Количество контактов: 45 штук, диаметр каждого контакта 1,5 мм.
• Максимальная токовая нагрузка на один контакт: до 5 А.
• Суммарная максимальная токовая нагрузка на весь соединитель: до 187 А.
• Рабочее напряжение: до 700 В в зависимости от типономинала.
• Рабочая частота соединяемых цепей: до 3 МГц.

Обозначение 2РМДТ42КПН45Г5В1В построено по принятой для серии схеме, в которой отражены тип изделия, условный размер корпуса, вид корпуса и патрубка, число и диаметр контактов, а также иные конструктивные признаки. Суффикс «ОС» в описании изделия может указывать на особые условия применения или модификацию исполнения, однако конкретных сведений об этом в предоставленных источниках нет, поэтому трактовать его расширенно не следует.

Область применения

Соединитель 2РМДТ42КПН45Г5В1В применяется в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Наличие 45 контактов диаметром 1,5 мм позволяет передавать через один соединитель большое число сигнальных и силовых цепей, а допустимая токовая нагрузка до 5 А на контакт даёт возможность использовать его не только для слаботочных цепей, но и для цепей с заметным током потребления.

Кабельный корпус и прямой патрубок с гайкой для неэкранированного кабеля определяют способ монтажа: изделие ориентировано на оконцевание неэкранированного кабеля и фиксацию его гайкой. Негерметичное исполнение означает, что соединитель не предназначен для работы в условиях прямого воздействия влаги под давлением или полного погружения, однако тропикоустойчивое всеклиматическое исполнение обеспечивает стойкость к влажному и тёплому климату в пределах, предусмотренных конструкцией серии.

Указания по подбору и эксплуатации

1. Перед установкой убедитесь, что число и диаметр контактов, а также допустимые токи соответствуют параметрам коммутируемых цепей.
2. Учитывайте суммарную токовую нагрузку на весь соединитель — она не должна превышать 187 А.
3. Соблюдайте ограничение по рабочему напряжению до 700 В с учётом конкретного типономинала.
4. Применяйте соединитель с неэкранированным кабелем, соответствующим прямому патрубку с гайкой.
5. Не рассчитывайте изделие на герметичную работу: оно классифицировано как негерметичное.

Для точного подбора рекомендуется сверять маркировку и конструктивные параметры с документацией серии 2РМД, поскольку отдельные характеристики, включая допустимое напряжение, могут различаться в зависимости от типономинала.
