2РМДТ42КПН45Г5В1В: кабельная розетка для многоконтактных электрических соединений

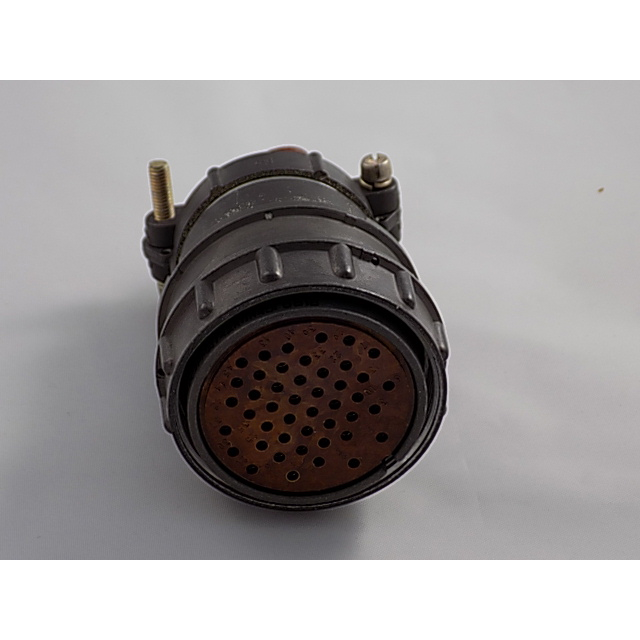

Разъём 2РМДТ42КПН45Г5В1В представляет собой низкочастотную цилиндрическую кабельную розетку серии 2РМДТ, рассчитанную на формирование надёжных разъёмных соединений в электрических цепях аппаратуры. Модель применяется там, где требуется передавать питание и сигналы через большое число контактов в условиях вибрации, перепадов температур и других внешних воздействий.

Назначение разъёма

2РМДТ42КПН45Г5В1В предназначен для соединения и разъединения цепей постоянного и переменного тока с частотой до 3 МГц. Конструктивно это кабельная розетка с прямым патрубком, резьбовым сочленением и 45 контактами. Резьбовая фиксация помогает удерживать соединение при механических нагрузках и снижает риск самопроизвольного рассоединения.

Соединитель относится к негерметичным, тропикоустойчивым изделиям и может использоваться в радиоэлектронной, радиотехнической, измерительной и промышленной аппаратуре общего назначения.

Основные характеристики

• Количество контактов — 45.

• Диаметр извлекаемых контактов — 1,5 мм.

• Максимальная нагрузка на один контакт — до 5 А.

• Допустимое рабочее напряжение — до 560 или 700 В в зависимости от исполнения и условий применения.

• Суммарная токовая нагрузка — до 187 А.

• Рабочий температурный диапазон — от −60 до +100 °C.

• Сопротивление изоляции в нормальных климатических условиях — не менее 1000 МОм; в отдельных описаниях исполнения приводится значение не менее 5000 МОм.

• Число циклов сочленения и расчленения — до 500.

• Контакты могут иметь серебряное или золотое покрытие.

Конструктивные особенности

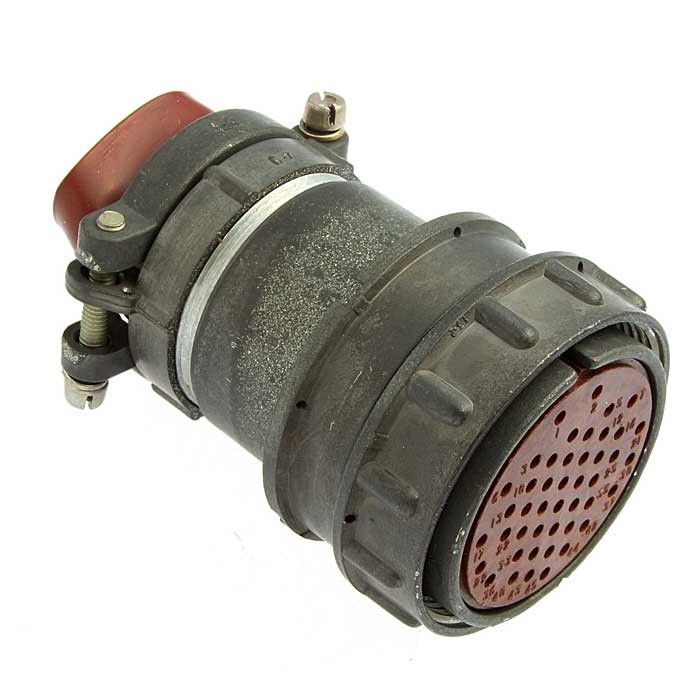

Маркировка 2РМДТ42КПН45Г5В1В указывает на принадлежность изделия к серии цилиндрических соединителей 2РМДТ. Посадочный размер корпуса составляет 42 мм, а контактная группа рассчитана на 45 электрических цепей. Кабельное исполнение с прямым патрубком удобно для подключения жгутов и многожильных проводов в ограниченном монтажном пространстве.

В конструкции предусмотрены извлекаемые контакты. Это важно при обслуживании оборудования: повреждённый или требующий замены контакт можно обслужить без полной замены корпуса соединителя. Для монтажа в зависимости от конкретного исполнения применяют обжимку либо пайку.

Устойчивость к внешним воздействиям

Разъём 2РМДТ42КПН45Г5В1В рассчитан на эксплуатацию в условиях механических воздействий. В технических данных указывается стойкость к синусоидальной вибрации в диапазоне частот от 1 до 1000 Гц с ускорением до 490 м/с², а также к одиночным и многократным ударам.

Такие параметры делают соединитель актуальным для аппаратуры, работающей на транспорте, в промышленном оборудовании, системах связи, контрольно-измерительных комплексах и других устройствах, где стабильность электрических соединений влияет на работоспособность всей системы.

Пример применения

Например, 2РМДТ42КПН45Г5В1В может использоваться для подключения кабельного жгута к блоку управления: часть контактов передаёт сигналы датчиков, часть обеспечивает питание исполнительных устройств, а остальные служат для цепей контроля и резервирования. Благодаря 45 контактам один разъём позволяет организовать компактное и упорядоченное соединение вместо множества отдельных проводных подключений.

При подборе ответной части важно учитывать схему расположения контактов, тип сочленения, способ монтажа, параметры подключаемого кабеля и фактические электрические нагрузки. 2РМДТ42КПН45Г5В1В сочетает многоконтактную компоновку, резьбовую фиксацию и устойчивость к сложным условиям эксплуатации, что делает его подходящим решением для ответственных электрических соединений.
