2РМД42КПН45Г5В1: кабельная розетка для надежных электрических соединений

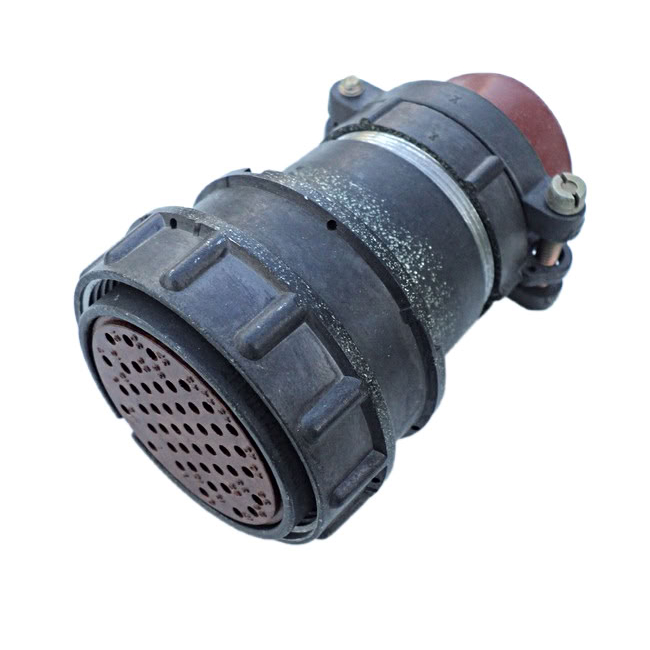

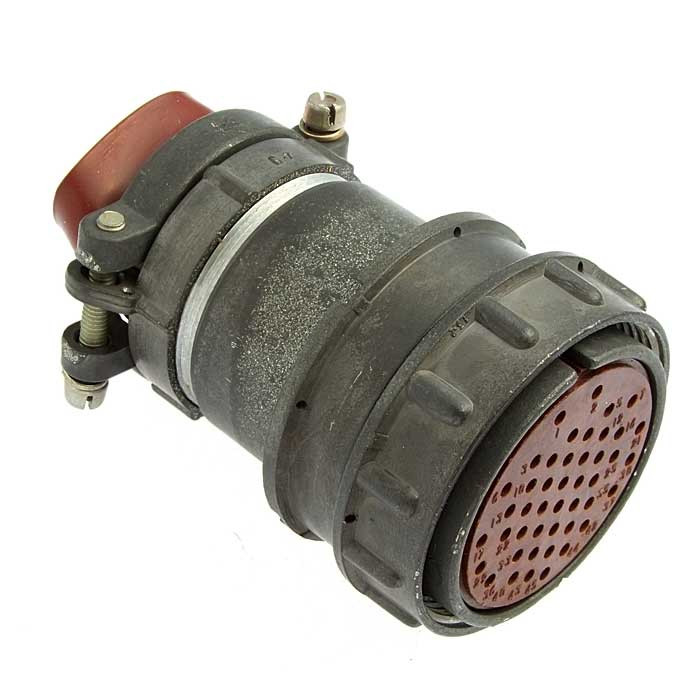

2РМД42КПН45Г5В1 — цилиндрический низкочастотный электрический соединитель серии 2РМД, предназначенный для коммутации цепей постоянного и переменного тока в радиоэлектронной, измерительной и специальной аппаратуре. Исполнение представляет собой кабельную розетку с 45 контактами, прямым патрубком и резьбовой фиксацией в сочлененном состоянии.

Назначение разъема

Разъем 2РМД42КПН45Г5В1 применяется там, где требуется компактно и надежно соединить большое число электрических цепей в составе оборудования, шкафов управления, приборных комплексов и кабельных жгутов. Конструкция рассчитана на объемный внутренний монтаж, а присоединение проводников к контактам выполняется пайкой.

Соединители серии 2РМД используют для цепей постоянного и переменного тока с частотой до 3 МГц. Рабочее напряжение для данного типоисполнения указывается до 560 В.

Расшифровка маркировки

Маркировка 2РМД42КПН45Г5В1 отражает ключевые конструктивные характеристики изделия:

Такая маркировка помогает корректно подобрать ответную часть, кабельное исполнение и конфигурацию соединения для конкретного узла оборудования.

Основные характеристики

Для разъема 2РМД42КПН45Г5В1 характерны следующие параметры:

• 45 контактов диаметром 1,5 мм.

• Рабочее напряжение до 560 В.

• Номинальный ток на одиночный контакт до 5 А.

• Суммарный ток на соединитель до 187 А.

• Серебряное покрытие контактных элементов.

• Резьбовой способ сочленения.

• Температурный диапазон эксплуатации от −60 до +100 °C.

• До 500 циклов сочленения и расчленения.

• Сопротивление контакта — до 5 мОм.

• Минимальная наработка — от 1000 часов в установленных режимах эксплуатации.

Конструктивные особенности

Корпус разъема выполнен в кабельном варианте, что позволяет интегрировать его в жгуты и линии подключения. Прямой патрубок обеспечивает удобный вывод кабеля по оси соединителя, а гайка типа Н рассчитана на применение с неэкранированным кабелем.

Резьбовая фиксация снижает риск самопроизвольного разъединения при вибрационных и механических воздействиях. Одношпоночная поляризация корпуса помогает исключить неверную ориентацию при соединении вилки и розетки.

Серебряное покрытие контактов способствует стабильному электрическому контакту. Контактная группа рассчитана на пайку, поэтому при монтаже важно соблюдать требования к подготовке проводников, температурному режиму и качеству изоляции.

Совместимость и применение

В качестве ответной части для 2РМД42КПН45Г5В1 может использоваться блочная вилка 2РМД42Б45Ш5В1 или кабельная вилка 2РМД42БПН45Ш5В1 — при условии совпадения схемы расположения контактов и конструктивного исполнения.

Разъем востребован в системах, где нужно передавать питание и сигналы через многоконтактное кабельное соединение: в аппаратуре связи, измерительных системах, промышленной автоматике, приборостроении и специализированных электронных комплексах. Конкретную применимость необходимо проверять по технической документации на оборудование, электрической схеме и условиям эксплуатации.
