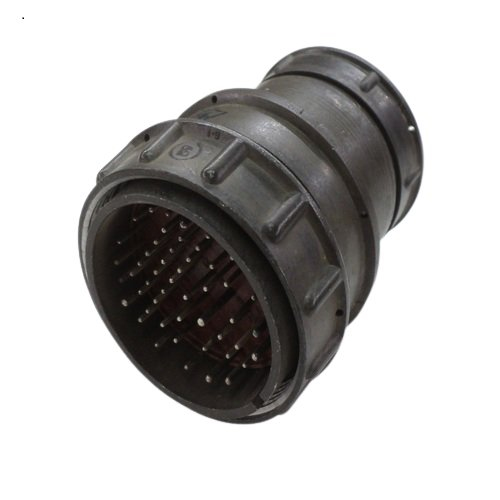

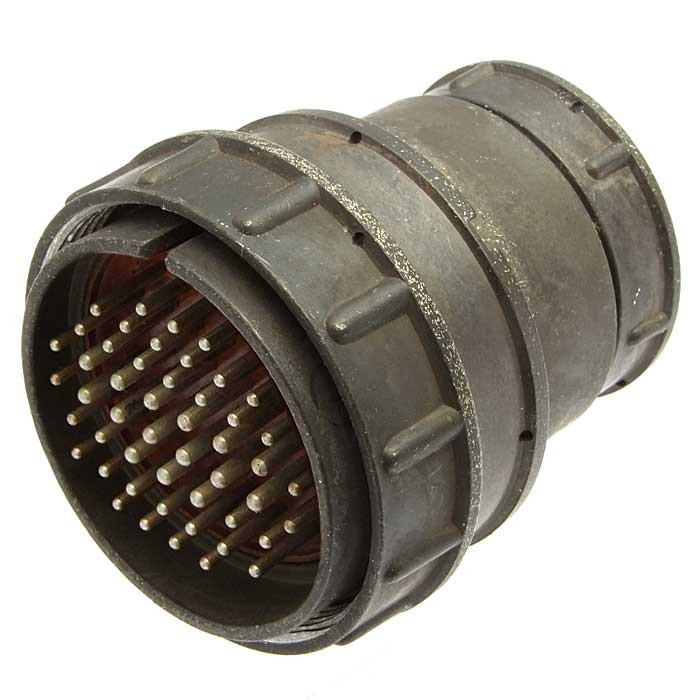

Назначение разъёма 2РМДТ42КПЭ50Ш2В1В

Разъём 2РМДТ42КПЭ50Ш2В1В относится к серии цилиндрических низкочастотных соединителей 2РМДТ и предназначен для внутреннего монтажа в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется для коммутации экранированных и неэкранированных кабелей, что делает его востребованным в приборах и устройствах, где требуется надёжное электрическое соединение при воздействии неблагоприятных внешних факторов.

Особенность исполнения данного разъёма — наличие экранированной гайки патрубка, что позволяет использовать его в схемах, чувствительных к электромагнитным помехам. Условный размер корпуса 42 определяет габаритные и присоединительные параметры изделия.

Расшифровка обозначения и конструктивные особенности

Маркировка 2РМДТ42КПЭ50Ш2В1В построена по системе обозначений серии и содержит информацию о типе и исполнении разъёма:

• 2РМДТ — цилиндрический низкочастотный негерметичный соединитель;
• 42 — условный размер корпуса;
• К — кабельный вид корпуса, предназначенный для монтажа на кабель;
• П — прямой вид патрубка;
• Э — экранированная гайка патрубка, обеспечивающая экранирование соединения;
• 50 — количество контактов в данной модификации;
• Ш2В1В — конструктивное исполнение и вариант сочетания контактов.

Разъём выполняется с прямым патрубком и рассчитан на работу в составе кабельных сборок. Покрытие контактов — золото или серебро, что обеспечивает стабильность переходного сопротивления и стойкость к коррозии.

Технические характеристики

Ниже приведены подтверждённые параметры серии 2РМДТ, к которой относится данное изделие:

• Тип соединителя — цилиндрический низкочастотный негерметичный;
• Условный размер корпуса — 42;
• Вид корпуса — кабельный;
• Вид патрубка — прямой;
• Вид гайки патрубка — экранированная;
• Диаметры контактов — 1,0 мм, 1,5 мм, 2,0 мм, 3,0 мм в различных комбинациях;
• Покрытие контактов — золото или серебро;
• Сопротивление контактов — не более 2,5 мОм для контакта диаметром 1,5 мм;
• Максимальное рабочее напряжение — до 700 В амплитудного значения;
• Максимальная токовая нагрузка на контакт — зависит от диаметра контакта и схемы подключения.

Количество контактов и их сочетание по диаметрам определяется конкретным конструктивным исполнением, указанным в маркировке. Максимальная токовая нагрузка на каждый контакт рассчитывается индивидуально в зависимости от диаметра и схемы подключения.

Условия эксплуатации и применение

Разъёмы серии 2РМДТ имеют всеклиматическое исполнение и устойчивы к воздействию широкого спектра внешних факторов. Температурный диапазон эксплуатации составляет от минус 60 градусов Цельсия до плюс 100 градусов Цельсия. Изделия сохраняют работоспособность при пониженном атмосферном давлении, а также устойчивы к вибрациям и одиночным ударам.

Благодаря совокупности характеристик разъём 2РМДТ42КПЭ50Ш2В1В применяется в бортовой и наземной аппаратуре, в промышленном оборудовании и в других устройствах, где требуется надёжная коммутация цепей постоянного и переменного тока частотой до 3 МГц в сложных климатических условиях. Экранированное исполнение гайки патрубка позволяет использовать разъём в цепях передачи сигналов, защищённых от внешних электромагнитных помех.
