Назначение соединителя 2РМДТ42КПЭ45Ш5В1В

Цилиндрический низкочастотный негерметичный соединитель 2РМДТ42КПЭ45Ш5В1В относится к серии 2РМДТ тропикоустойчивого исполнения. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной и радиотехнической аппаратуре общего назначения. Разъём обеспечивает надёжное разъёмное соединение кабельных линий в составе электро-, радио- и контрольно-измерительных приборов, работающих в длительных режимах эксплуатации.

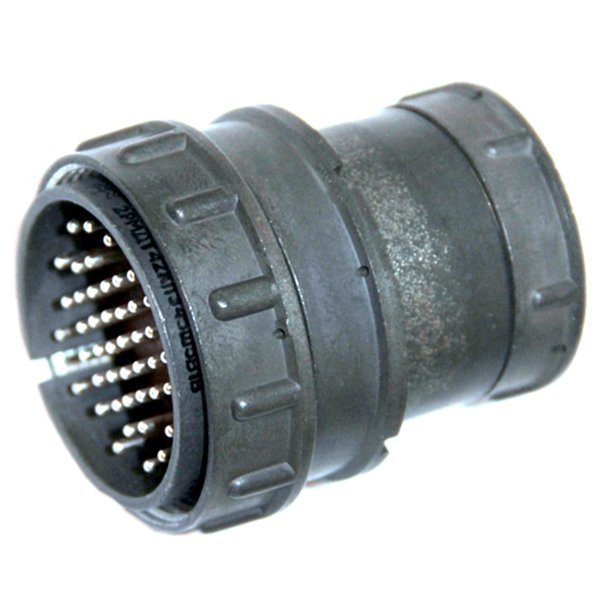

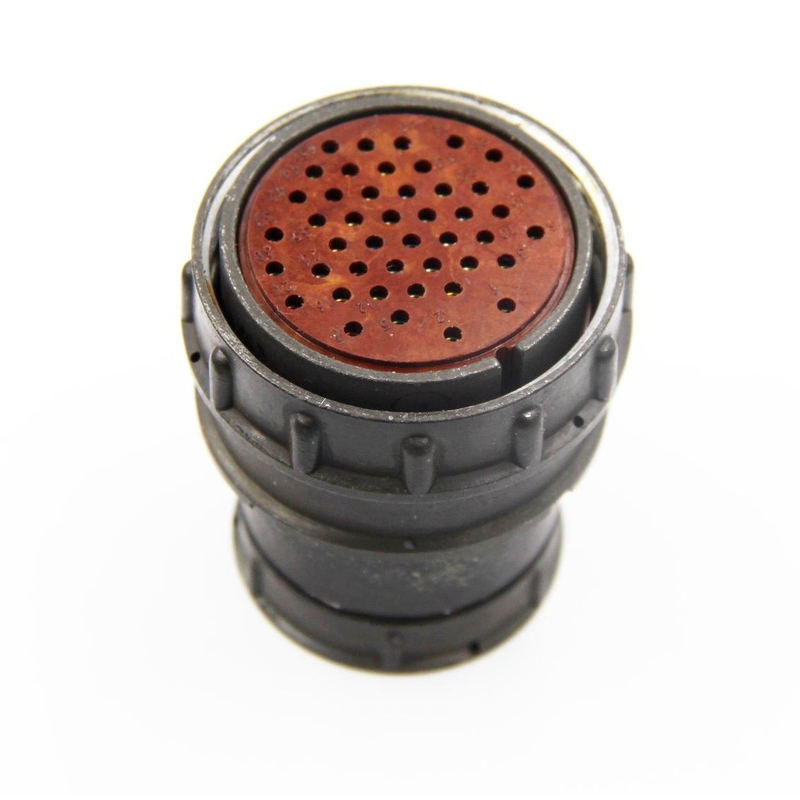

Конструктив представляет собой кабельную вилку с прямым патрубком и гайкой для экранированного кабеля. Резьбовое сочленение ответных частей гарантирует стабильность контакта при вибрационных и механических воздействиях. Соединитель рассчитан на монтаж обжимкой или пайкой, контакты выполняются извлекаемыми, что упрощает ремонт и замену отдельных элементов без демонтажа всего узла.

Подтверждённые технические особенности

Модель 2РМДТ42КПЭ45Ш5В1В характеризуется следующими параметрами, заявленными в каталожных данных производителя:

• Количество контактов — 45, диаметр контакта — 1 мм
• Условный размер корпуса — 42 мм
• Максимальное рабочее напряжение — от 560 до 700 В
• Максимальная токовая нагрузка — до 50 А
• Рабочая частота — до 3 МГц
• Сопротивление изоляции — не менее 1000 МОм
• Количество сочленений-расчленений — 500 циклов
• Минимальная наработка — 5000 часов
• Срок сохраняемости — 25 лет

Покрытие контактов выполняется серебром или золотом, что обеспечивает низкое переходное сопротивление и защиту от окисления. Климатическое исполнение В означает всеклиматическое применение, а теплостойкость 1 допускает эксплуатацию в диапазоне температур от минус 60 до плюс 100 градусов Цельсия. Тропикоустойчивое исполнение серии 2РМДТ подтверждает стойкость к повышенной влажности и воздействию плесневых грибков.

Декодировка обозначения

Маркировка соединителя содержит полную информацию о конструктивных особенностях:

1. 2РМДТ — серия негерметичных тропикоустойчивых разъёмов
2. 42 — условный размер корпуса
3. К — кабельный корпус
4. П — прямой патрубок
5. Э — гайка для экранированного кабеля
6. 45 — число контактов
7. Ш5 — вилка, сочетание 5
8. В1 — покрытие серебром, теплостойкость 1
9. В — всеклиматическое исполнение

Применение

Соединитель 2РМДТ42КПЭ45Ш5В1В применяется в длинных электрических цепях общего назначения, где требуется многократное размыкание и замыкание контактов без потери качества соединения. Изделие подходит для стационарной и подвижной аппаратуры, измерительных комплексов, испытательных стендов и радиоэлектронных блоков. Благодаря тропикоустойчивому исполнению разъём может эксплуатироваться в регионах с жарким влажным климатом, а также в условиях значительных перепадов температур.

Кабельная вилка с прямым патрубком и гайкой для экранированного кабеля ориентирована на монтаж в составе жгутов и кабельных сборок. Извлекаемые контакты с обжимным или паяным способом монтажа позволяют адаптировать соединение под конкретные требования производства. Резьбовое сочленение исключает самопроизвольное рассоединение при вибрациях и ударах, что особенно важно для бортовой и передвижной аппаратуры.

Артикул изделия — 80256. Категория товара — 2РМД.
