Назначение разъёма 2РМДТ42КПЭ45Г5В1В

Разъём 2РМДТ42КПЭ45Г5В1В производства компании «Элекон» — это цилиндрический низкочастотный электрический соединитель, предназначенный для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие относится к категории 2РМД и применяется там, где требуется надёжное механическое и электрическое соединение кабельных линий с приборами, блоками и пультами управления.

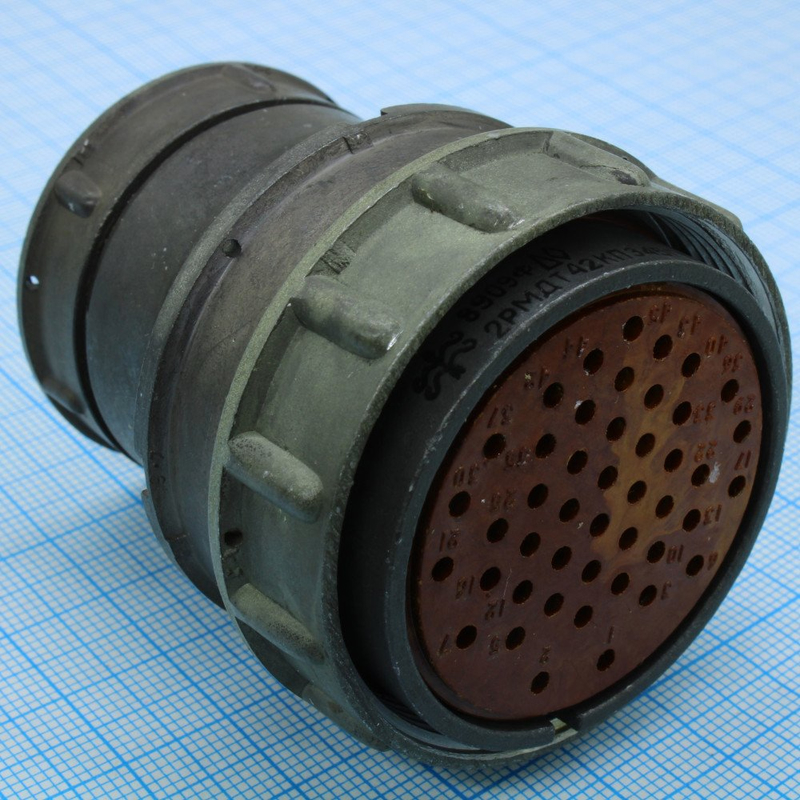

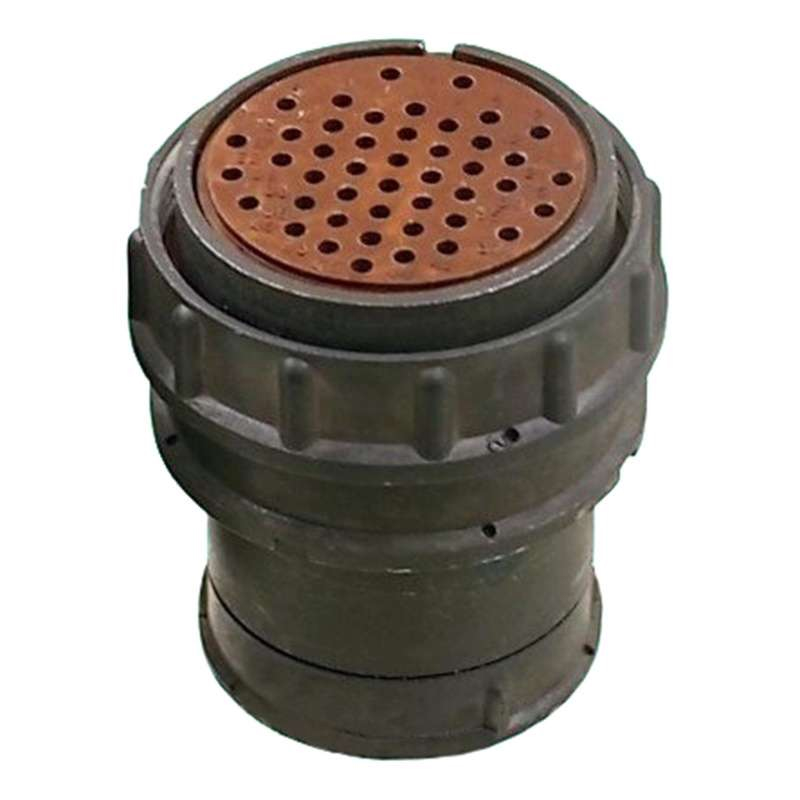

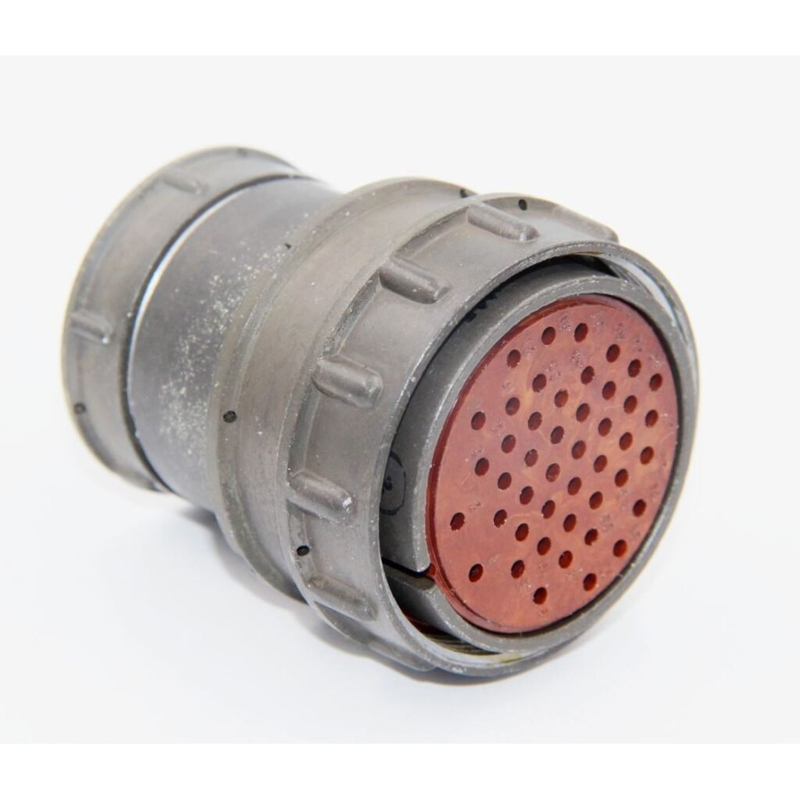

По конструктивному исполнению это кабельная розетка с прямым патрубком и гайкой, рассчитанная на подключение экранированного кабеля. Наличие гайки обеспечивает надёжное крепление экранирующей оплётки и создаёт механическую защиту места ввода кабеля, что важно при эксплуатации в условиях вибрации и повышенных требований к электромагнитной совместимости.

Подтверждённые технические особенности

Разъём имеет 45 контактов и корпус размера 42. Максимальное рабочее напряжение составляет 560 В. Сопротивление изоляции — не менее 1000 МОм, что гарантирует стабильность электрических параметров и отсутствие паразитных утечек даже при длительной эксплуатации. Ресурс по количеству сочленений-расчленений достигает 500 циклов.

Изделие выполнено с внутренним объёмным монтажом. Основание изготовлено из карболита — материала, сочетающего высокие диэлектрические свойства с механической прочностью. Корпус металлический, что повышает стойкость к внешним воздействиям и обеспечивает дополнительное экранирование.

Соединение корпусов резьбовое, поляризация — одношпоночная. Такое исполнение исключает неправильную стыковку ответных частей и предотвращает повреждение контактов при монтаже. Разъём относится к тропикоустойчивому исполнению, то есть пригоден для работы в условиях повышенной влажности и температуры.

Условия эксплуатации и ресурс

• Интервал рабочих температур: от минус 60 до плюс 100 градусов Цельсия.
• Минимальная наработка: 5000 часов.
• Срок сохраняемости: 25 лет.
• Тропикоустойчивое исполнение с резьбовым соединением и одношпоночной поляризацией.

Применение и конструктивные особенности

Благодаря сочетанию металлического корпуса, карболитового основания и широкого температурного диапазона разъём 2РМДТ42КПЭ45Г5В1В применяется в составе кабельных сборок и жгутов, соединяющих блоки радиоэлектронной аппаратуры, измерительных приборов и систем управления. Прямой патрубок с гайкой удобен для разделки экранированного кабеля и обеспечивает надёжный контакт экрана с корпусом разъёма.

Внутренний объёмный монтаж позволяет выполнять пайку проводников внутри корпуса, защищая соединения от механических повреждений. Одношпоночная поляризация и резьбовое соединение упрощают многократную стыковку и расстыковку в процессе эксплуатации и технического обслуживания.

Ключевые параметры изделия

1. Тип: цилиндрический низкочастотный электрический разъём.
2. Исполнение: кабельная розетка с прямым патрубком и гайкой для экранированного кабеля.
3. Число контактов: 45.
4. Размер корпуса: 42.
5. Максимальное рабочее напряжение: 560 В.
6. Сопротивление изоляции: не менее 1000 МОм.
7. Рабочая частота: до 3 МГц.
8. Производитель: «Элекон».
9. Артикул: 50194.

Разъём 2РМДТ42КПЭ45Г5В1В является частью серии 2РМДТ и выпускается с учётом требований к стойкости в суровых условиях эксплуатации. Указанные характеристики — количество контактов, напряжение, температурный диапазон, ресурс и срок сохраняемости — подтверждены данными производителя и позволяют подбирать изделие для конкретных задач коммутации цепей постоянного и переменного тока.
