Назначение разъёма 2РМДТ42КПЭ45Г5В1В

2РМДТ42КПЭ45Г5В1В — это цилиндрический низкочастотный разъём, предназначенный для электрического соединения цепей в составе кабельных сборок и блоков аппаратуры. Изделие относится к серии 2РМДТ с условным размером корпуса 42 и выпускается по техническим условиям ТУ ГЕ0.364.126. Разъём применяется там, где требуется надёжная передача сигналов и питающих напряжений при воздействии интенсивных механических нагрузок и перепадов температуры. Кабельное исполнение обеспечивает подключение со стороны жгута, а блочная часть конструкции позволяет закрепить ответную часть непосредственно на корпусе прибора или панели оборудования.

Артикул изделия — 2862. Категория поставки — 2РМД. Производитель в карточке товара не указан.

Тип и конструкция

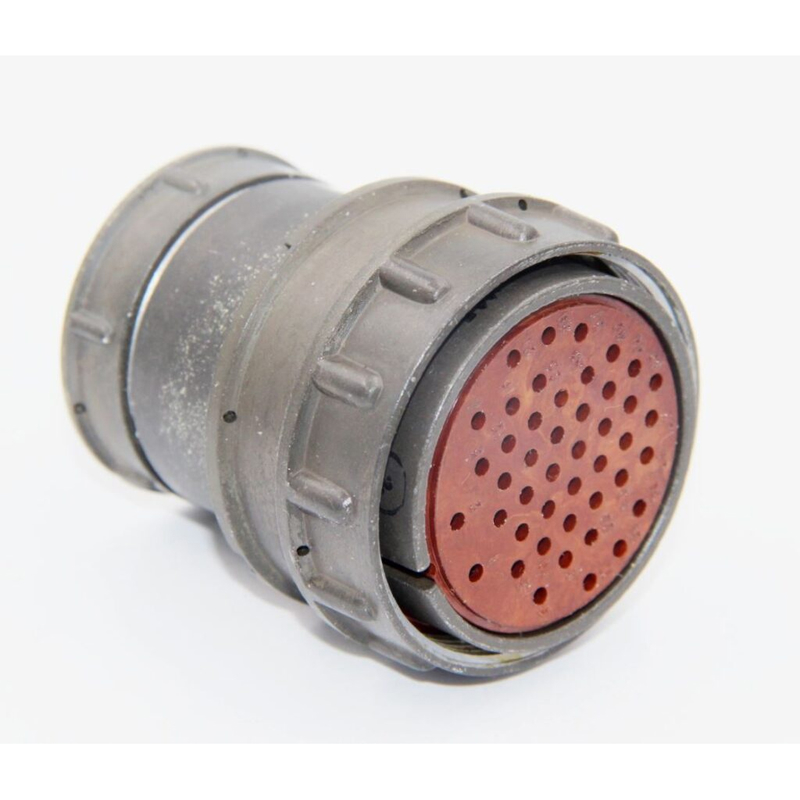

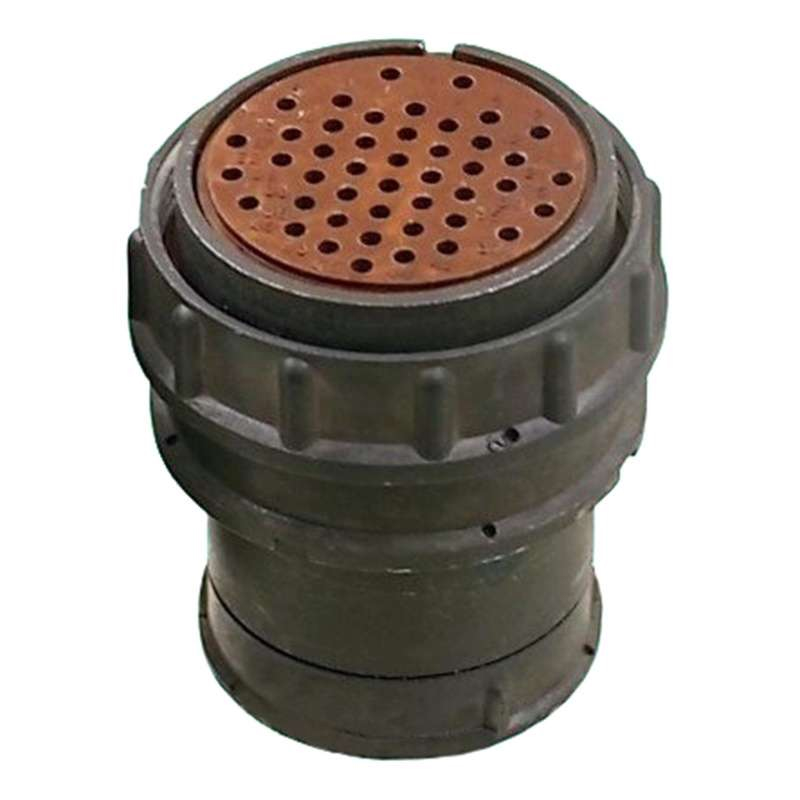

Изделие представляет собой розетку кабельную с индексом КПЭ. Конструкция — блочная. Число контактов — 45, диаметр каждого контакта составляет 1,5 мм. Сочетание контактов обозначено индексом Г5В1В.

Применённые материалы обеспечивают стойкость к коррозии и стабильность переходного сопротивления в течение всего срока службы:

• корпус — алюминиевый сплав;
• изолятор — карболит;
• контакты — латунь с серебряным покрытием.

Электрические параметры

Разъём рассчитан на работу в цепях с напряжением до 700 В. Токовые характеристики определяются количеством и сечением контактов:

• максимальный ток на один контакт — 5 А;
• максимальный ток на разъём в целом — 187 А;
• сопротивление контактов — не более 2,5 мОм;
• сопротивление изоляции — не менее 5000 МОм.

Низкое переходное сопротивление контактов и высокое сопротивление изоляции позволяют использовать разъём как в слаботочных сигнальных цепях, так и в цепях питания ответственных узлов.

Условия эксплуатации и механическая стойкость

Климатическое исполнение — В2.1. Диапазон рабочих температур составляет от минус 60 до плюс 100 градусов Цельсия. Влажность окружающего воздуха может достигать 98 процентов при температуре плюс 40 градусов Цельсия.

По механической стойкости разъём выдерживает следующие воздействия:

• синусоидальная вибрация в диапазоне от 1 до 5000 Гц с ускорением 50 g;
• акустические шумы уровнем 170 дБ с ускорением 200 g;
• многократный удар с ускорением 100 g при длительности импульса от 1 до 3 мс;
• однократный удар с ускорением 500 g при длительности импульса от 0,1 до 2 мс.

Такое сочетание параметров делает изделие пригодным для эксплуатации на подвижных объектах, где соединение постоянно испытывает вибрационные и ударные нагрузки.

Надёжность и ресурс

Ресурс разъёма по количеству циклов сочленения и расчленения составляет 500 операций. Наработка достигает 175 000 часов при температуре 80 градусов Цельсия. Срок хранения изделия — 15 лет. Эти показатели подтверждают возможность длительной эксплуатации без плановой замены соединителя в составе стационарной и бортовой аппаратуры.

Области применения

Благодаря высоким эксплуатационным характеристикам, широкому диапазону рабочих температур и устойчивости к вибрациям, ударам и акустическим шумам разъём 2РМДТ42КПЭ45Г5В1В востребован в следующих направлениях:

1. Авиационная и космическая техника.
2. Военное и специальное оборудование.
3. Промышленная автоматика и приборостроение, работающие в жёстких условиях окружающей среды.
4. Железнодорожный транспорт и другие виды наземного транспорта.
5. Судостроение и морская техника.

Во всех перечисленных областях ключевыми требованиями остаются герметичность стыка, стабильность контактного сопротивления и способность выдерживать длительное воздействие экстремальных факторов без потери работоспособности.
