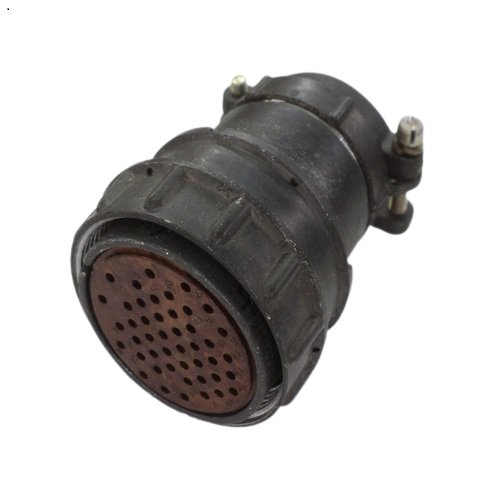

2РМДТ42К4ШВ1В «5»

Цена:

2750 ₽

Технические характеристики

2РМДТ42К4ШВ1В

2РМДТ42К4ШВ1В – это низкочастотный цилиндрический электрический соединитель серии 2РМДТ для работы в цепях постоянного и переменного тока с резьбовой фиксацией и повышенной стойкостью к вибрации и ударам.

Что это за разъём

Серия 2РМДТ: негерметичные, тропикоустойчивые, всеклиматическое исполнение В2.1 по ГОСТ 15150‑69, предназначены для внутреннего монтажа.
Корпус 42 – крупный типоразмер, рассчитанный на значительную суммарную токовую нагрузку и большое количество контактов.
Вид сочленения – резьбовое, что обеспечивает надёжную фиксацию вилки и розетки и устойчивость к вибрации.

Расшифровка обозначения (по аналогии с 2РМДТ42КПН45Ш5В1В)

По структуре маркировка 2РМДТ42К4ШВ1В соответствует типовой схеме серии 2РМДТ, которая подробно разобрана для 2РМДТ42КПН45Ш5В1В:

2РМДТ – тип соединителя (цилиндрический низкочастотный тропикоустойчивый).
42 – условный размер корпуса.
К – кабельный корпус (вилка/розетка на кабель, не приборная).
«4» в Вашем обозначении, вероятно, относится к варианту контактной вставки (число и схема контактов), по аналогии с тем, как в типономиналах серии кодируется контактность (4, 7, 8, 10, 19, 20, 22, 24, 32, 45, 50 контактов).
Ш – резьбовая муфта (накидная гайка) для соединения, тип фиксации «винтовой/резьбовой».
В – всеклиматическое исполнение.
1 – теплостойкость до 100 °С (1 – до 100 °C, 2 – до 200 °C).
В (последняя) – категорийная или климатическая деталь исполнения, для серии 2РМДТ она указывает на всеклиматический вариант; аналогично описанию 2РМДТ42КПН45Ш5В1В.

Точное значение индекса «4» в средней части (К4Ш) для данной конкретной модификации лучше уточнять в паспортных данных/ТУ на именно 2РМДТ42К4ШВ1В, но по серии ясно, что он связан с контактностью и исполнением вставки.

Электрические и механические характеристики серии 2РМДТ

Для разъёмов 2РМДТ приведены следующие типовые параметры (они распространяются на весь ряд, в том числе на 42‑й размер корпуса):

Максимальное рабочее напряжение: до 700 В.
Максимальная рабочая частота: до 3 МГц.
Токовая нагрузка на одиночный контакт: в зависимости от контактности – примерно от 4 до 36 А; для

Описание

Назначение соединителя 2РМДТ42К4ШВ1В

2РМДТ42К4ШВ1В — низкочастотный цилиндрический электрический соединитель серии 2РМДТ, предназначенный для работы в цепях постоянного и переменного тока. Изделие применяется для внутреннего монтажа и обеспечивает электрическое соединение кабельных линий с резьбовой фиксацией ответных частей.

Серия 2РМДТ относится к негерметичным, тропикоустойчивым соединителям всеклиматического исполнения В2.1 по ГОСТ 15150-69. Конструкция рассчитана на повышенную стойкость к вибрации и ударам, что определяет область применения там, где требуется надёжная механическая фиксация сочленения.

Расшифровка обозначения

Структура маркировки 2РМДТ42К4ШВ1В соответствует типовой схеме серии 2РМДТ.

2РМДТ — тип соединителя: цилиндрический низкочастотный тропикоустойчивый.
42 — условный размер корпуса, крупный типоразмер, рассчитанный на значительную суммарную токовую нагрузку и большое количество контактов.
К — кабельный корпус, то есть вилка или розетка для монтажа на кабель, а не приборное исполнение.
4 — вариант контактной вставки, связанный с числом и схемой контактов; в типономиналах серии кодируется контактность 4, 7, 8, 10, 19, 20, 22, 24, 32, 45, 50 контактов.
Ш — резьбовая муфта (накидная гайка) для соединения, тип фиксации винтовой, резьбовой.
В — всеклиматическое исполнение.
1 — теплостойкость до 100 градусов Цельсия; значение 2 соответствовало бы теплостойкости до 200 градусов Цельсия.
В в конце обозначения — категорийная или климатическая деталь исполнения, указывающая на всеклиматический вариант.

Точное значение индекса 4 в средней части обозначения К4Ш для данной конкретной модификации следует уточнять в паспортных данных или технических условиях именно на 2РМДТ42К4ШВ1В, однако по серии ясно, что он связан с контактностью и исполнением вставки.

Подтверждённые особенности и характеристики

Для разъёмов серии 2РМДТ приведены типовые параметры, распространяющиеся на весь ряд, в том числе на 42-й размер корпуса.

Максимальное рабочее напряжение — до 700 В.
Максимальная рабочая частота — до 3 МГц.
Токовая нагрузка на одиночный контакт — ориентировочно от 4 до 36 А в зависимости от контактности.
Вид сочленения — резьбовое, обеспечивающее надёжную фиксацию вилки и розетки и устойчивость к вибрации.
Исполнение — негерметичное, тропикоустойчивое, всеклиматическое В2.1 по ГОСТ 15150-69.
Назначение монтажа — внутренний монтаж.
Теплостойкость — до 100 градусов Цельсия.

Применение

Соединитель 2РМДТ42К4ШВ1В применяется в цепях постоянного и переменного тока в составе кабельных сборок внутреннего монтажа. Резьбовая фиксация и устойчивость к вибрации и ударам делают его пригодным для эксплуатации в условиях повышенных механических нагрузок и в тропическом климате.

Крупный корпус 42-го типоразмера позволяет использовать соединитель там, где требуется значительная суммарная токовая нагрузка и большое количество контактов. Конкретная схема контактной вставки и точные параметры по току и напряжению для данной модификации определяются паспортными данными и техническими условиями изготовителя.

Приёмка

Изделие поставляется с приёмкой «5».
