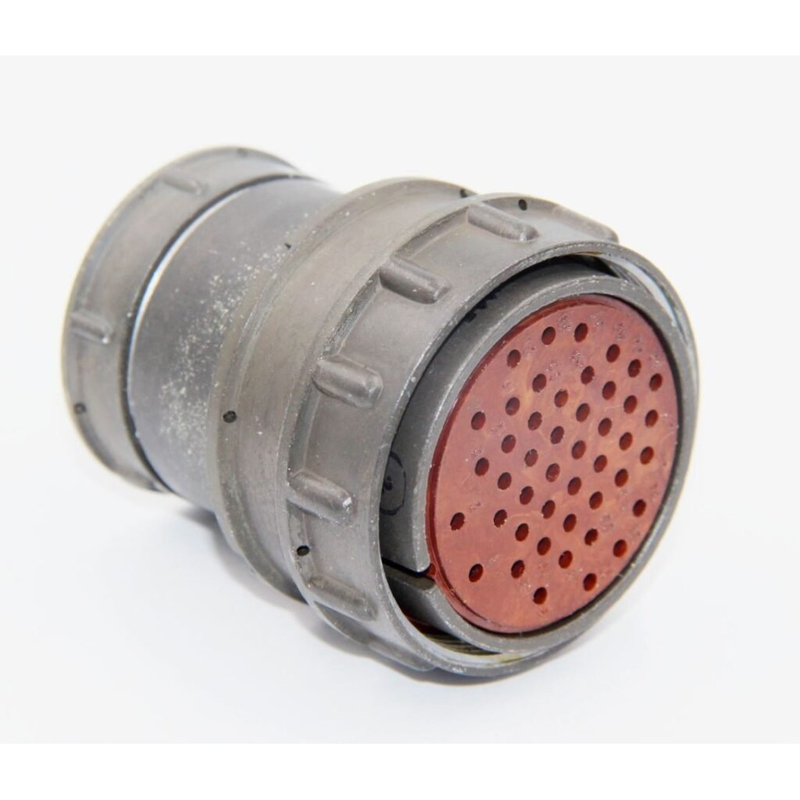

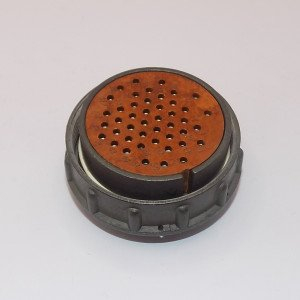

2РМДТ42К45Г5В1В

Цена: ПОД ЗАКАЗ

Технические характеристики

Соединители 2рмдт42к45г5в1в ос

Соединители 2РМДТ42К45Г5В1В представляют собой цилиндрические низкочастотные негерметичные разъемы, предназначенные для соединения и разъединения электрических цепей постоянного и переменного токов с частотой до 3 МГц. Они могут работать при напряжении 560 или 700 В в зависимости от типономинала.

Основные характеристики:

Тип соединителя : Негерметичный, всеклиматический.
Условный размер корпуса : 42.
Количество контактов : 45.
Часть соединителя : розетка (обозначение "Г").
Диаметр контактов : Все контакты диаметром 1,5 мм (обозначение "5").
Покрытие контактов : Серебро (обозначение "В").
Теплостойкость : До +100° С (обозначение "1").
Климатическое исполнение : Всеклиматическое В2.1.

Технические параметры:

Максимальная токовая нагрузка на одиночный контакт: до 5 А.
Максимальная суммарная токовая нагрузка на соединитель: до 187 А.
Рабочее напряжение: не более 560/700 В.
Испытательное напряжение в нормальных условиях: до 1850/2300 В.

Применение:

Эти разъемы используются в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения. Соединители состоят из двух частей — розетки и вилки — с резьбовым соединением и одношпоночной поляризацией корпусов.

Дополнительные характеристики:

Сопротивление изоляции не менее чем на уровне 5000 МОм. Емкость между контактами не превышает 6 пФ. Усилие расчленения составляет не более чем примерно ускорение силы гравитации 35 кгс или около того.

Масса розетки составляет не более чем п

2РМДТ42К45Г5В1В — это кабельная розетка, предназначенная для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Она имеет кабельный тип корпуса и используется для внутреннего объемного монтажа.

Технические характеристики

Токовая нагрузка : На одиночный контакт — 5 А, максимальная суммарная нагрузка на соединитель — 187 А.
Максимальное рабочее напряжение : 560 В и 700 В.
Максимальное испытательное напряжение : В нормальных климатических условиях — 1850 В и 2300 В.
Сопротивление контактов : Не более 2,5 мОм.
Емкость между контактами : Не более 6 пФ.
Сопротивление изоляции : Не менее 5000 МОм.
Усилие расчленения : Не более 343,3 Н (35 кгс).
Минимальная наработка : 1000 часов.
Число соединений-расчленений : 500.
Гамма-процентный срок сохраняемости : 15 лет при ?=99,5%.

Условия эксплуатации

Температура среды : От -60° С до +100° С.
Смена температур : От -60° С до +180° С.
Относительная влажность : До 98% при +35° С.
Атмосферное давление : Пониженное — 133,32·10^-12 Па, повышенное — 506 кПа.
Вибрация : Диапазон частот от 1 Гц до 5000 Гц, амплитуда ускорения — 490 м/с^2.

Обозначение

2РМДТ : Тип соединителя.
42 : Условный размер.
К : Кабельный тип корпуса.
45 : Количество контактов.
Г : розетка.
5 : Все контакты диаметром 1,5 мм.
В : Серебряное покрытие контактов.
1 : Теплостойкость до +100° С.
В : Климатическое исполнение В2.1 (всеклиматическое).

Эта розетка используется в различных электронных и радиотехнических устройствах, где требуется надежное и прочное соединение.

Описание

Назначение соединителя 2РМДТ42К45Г5В1В

Соединитель 2РМДТ42К45Г5В1В представляет собой цилиндрический низкочастотный негерметичный разъём, предназначенный для соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие относится к категории кабельных розеток и применяется для внутреннего объёмного монтажа в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения.

Данный соединитель входит в серию 2РМД и выпускается в исполнении, позволяющем эксплуатировать его в различных климатических зонах. Конструкция предусматривает резьбовое соединение частей разъёма и одношпоночную поляризацию корпусов, что исключает неправильную стыковку и обеспечивает надёжный электрический контакт при вибрационных и ударных нагрузках.

Расшифровка обозначения и конструктивные особенности

Маркировка 2РМДТ42К45Г5В1В содержит полную информацию о конструкции и материалах изделия. Расшифровка обозначения приведена ниже.

2РМДТ — тип соединителя: цилиндрический низкочастотный негерметичный, всеклиматический.
42 — условный размер корпуса.
45 — количество контактов в соединителе.
Г — часть соединителя: розетка кабельная.
5 — диаметр всех контактов составляет 1,5 мм.
В — покрытие контактов: серебро.
1 — теплостойкость: до плюс 100 градусов Цельсия.
В1В — всеклиматическое климатическое исполнение.

Розетка имеет кабельный тип корпуса и предназначена для объёмного монтажа внутри аппаратуры. Все контакты выполнены с диаметром 1,5 мм и серебряным покрытием, что обеспечивает стабильное переходное сопротивление и устойчивость к окислению.

Технические характеристики

Электрические и эксплуатационные параметры соединителя 2РМДТ42К45Г5В1В подтверждены данными каталога и приведены ниже.

Максимальная токовая нагрузка на одиночный контакт: до 5 А.
Максимальная суммарная токовая нагрузка на соединитель: до 187 А.
Максимальное рабочее напряжение: 560 В и 700 В в зависимости от типономинала.
Максимальное испытательное напряжение в нормальных климатических условиях: 1850 В и 2300 В.
Сопротивление контактов: не более 2,5 мОм.
Сопротивление изоляции: не менее 5000 МОм.
Ёмкость между контактами: не более 6 пФ.
Усилие расчленения: не более 343,3 Н (35 кгс).
Минимальная наработка: 1000 часов.
Число соединений-расчленений: 500.
Гамма-процентный срок сохраняемости: 15 лет при вероятности 99,5 процента.

Условия эксплуатации

Соединитель рассчитан на работу в широком диапазоне внешних воздействующих факторов и сохраняет работоспособность при следующих условиях.

Температура среды: от минус 60 до плюс 100 градусов Цельсия.
Смена температур: от минус 60 до плюс 180 градусов Цельсия.
Относительная влажность: до 98 процентов при плюс 35 градусах Цельсия.
Атмосферное давление: пониженное — 133,32 на 10 в минус двенадцатой степени Паскаля, повышенное — 506 килопаскалей.
Повышенная устойчивость к вибрационным нагрузкам, характерным для аппаратуры специального назначения.

Применение и совместимость

Соединители серии 2РМД применяются в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения. Розетка 2РМДТ42К45Г5В1В образует разъёмное соединение в паре с ответной вилкой соответствующего типономинала, имеющей аналогичный условный размер корпуса 42 и то же число контактов — 45. Соединение частей производится резьбовым способом, а одношпоночная поляризация корпусов предотвращает неправильную стыковку.

Благодаря всеклиматическому исполнению и теплостойкости до плюс 100 градусов Цельсия изделие может использоваться в аппаратуре, работающей в условиях повышенной влажности, пониженного и повышенного атмосферного давления, а также при значительных перепадах температур. Негерметичная конструкция предполагает эксплуатацию в составе закрытых блоков и отсеков, где исключено прямое воздействие влаги и агрессивных сред на контактную группу.

Розетка предназначена для внутреннего объёмного монтажа, что определяет её применение в кабельных сборках и жгутах внутри корпусов приборов. Совместимость с ответными частями определяется совпадением условного размера корпуса, числа и диаметра контактов, а также типа поляризации и резьбового соединения.
