Назначение

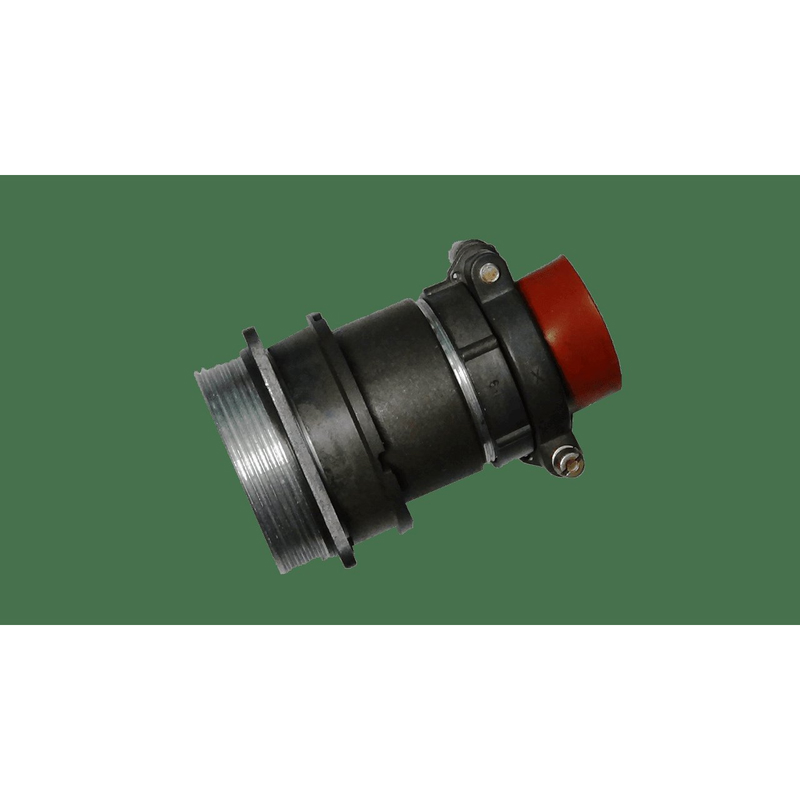

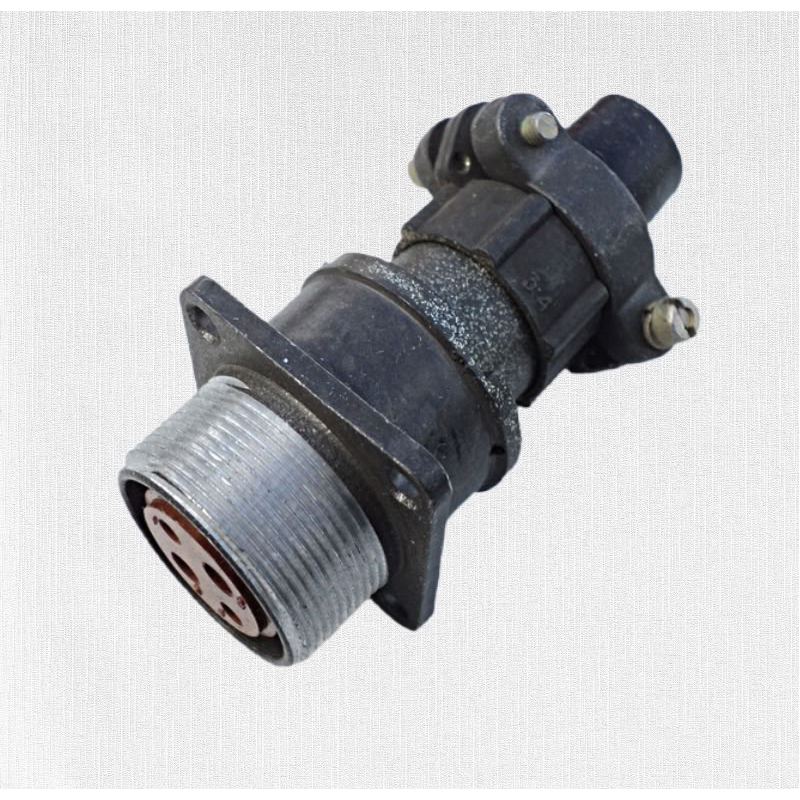

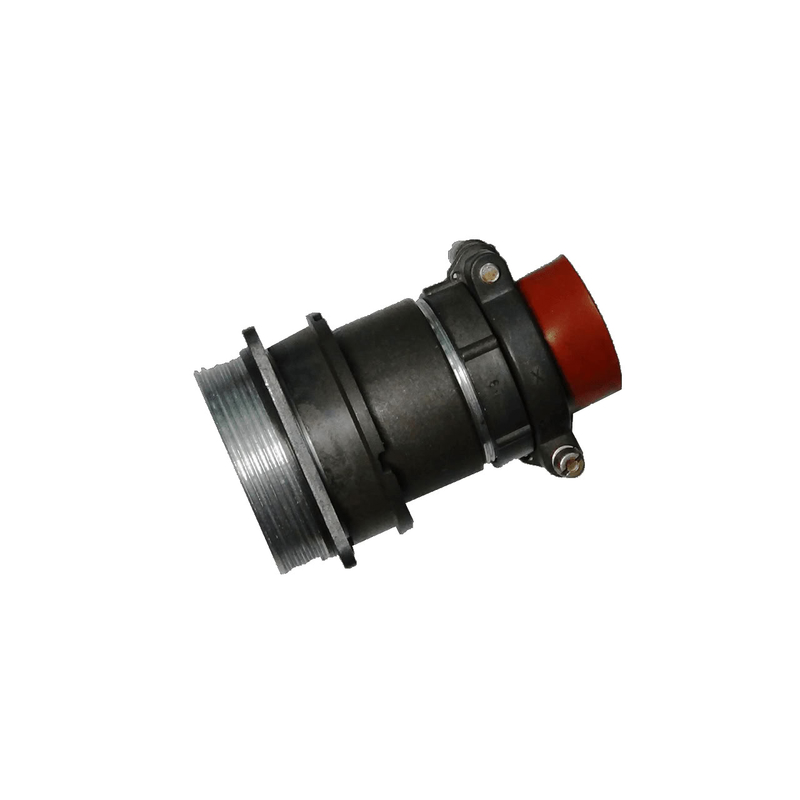

2РМДТ42БПН4ГВ1В «5» — низкочастотный цилиндрический электрический разъём (розетка) серии 2РМДТ, предназначенный для соединения и разъединения электрических цепей постоянного и переменного тока в радио- и электронной аппаратуре. Изделие применяется в составе приборов и блоков, где требуется надёжная коммутация цепей при воздействии неблагоприятных климатических и механических факторов.

Индекс «5» в обозначении товара соответствует приёмке по категории «5». Данный разъём относится к категории 2РМД и поставляется под артикулом 2830. Производитель в предоставленных данных не указан.

Расшифровка обозначения

Маркировка разъёма построена по стандартной схеме, раскрывающей его конструктивные и эксплуатационные особенности.

• 2РМДТ — тип разъёма: низкочастотный цилиндрический, тропико- и всеклиматический.
• 42 — условный размер корпуса, диаметр посадочного отверстия около 42 мм.
• Б — блочный (приборный) корпус, предназначенный для монтажа внутри прибора, а не на кабель.
• ПН — прямой патрубок для неэкранированного кабеля.
• 4Г — число контактов (4 контакта) и исполнение контактов.
• В1В — климатическое исполнение и вариант модификации: всеклиматическое, тропикоустойчивое.
• «5» — приёмка по соответствующей категории.

Основные электрические параметры

Разъём рассчитан на работу в цепях постоянного и переменного тока с рабочей частотой до примерно 3 МГц. Номинальный ток на один контакт составляет порядка 5 А, при этом суммарный ток соединителя зависит от общего числа контактов и условий рассеяния тепла.

Максимальное рабочее напряжение достигает 560–700 В и определяется конкретной модификацией и условиями эксплуатации. Сопротивление изоляции между контактами в нормальных климатических условиях составляет не менее нескольких тысяч МОм.

Условия эксплуатации и механические характеристики

Диапазон рабочих температур обычно находится в пределах от минус 60 градусов Цельсия до плюс 100 градусов Цельсия, допускаются кратковременные перегревы до более высоких значений.

Разъём выдерживает вибрацию в широком диапазоне частот — от единиц до тысяч герц — с высокими значениями ускорения, а также многократные и одиночные механические удары. Конструкция обеспечивает сочленение и расчленение розетки с ответной частью в условиях, характерных для приборной аппаратуры.

Применение

Благодаря блочному (приборному) исполнению корпуса разъём 2РМДТ42БПН4ГВ1В «5» монтируется внутри приборов и блоков радио- и электронной аппаратуры. Прямой патрубок предназначен для подключения неэкранированного кабеля. Всеклиматическое тропикоустойчивое исполнение позволяет использовать изделие в аппаратуре, эксплуатируемой в различных климатических зонах.

Разъём применяется для коммутации цепей постоянного и переменного тока в составе устройств, где предъявляются требования к стойкости к вибрации, ударам и перепадам температуры.
