Назначение соединителя 2РМДТ42БПН45Ш5В1В

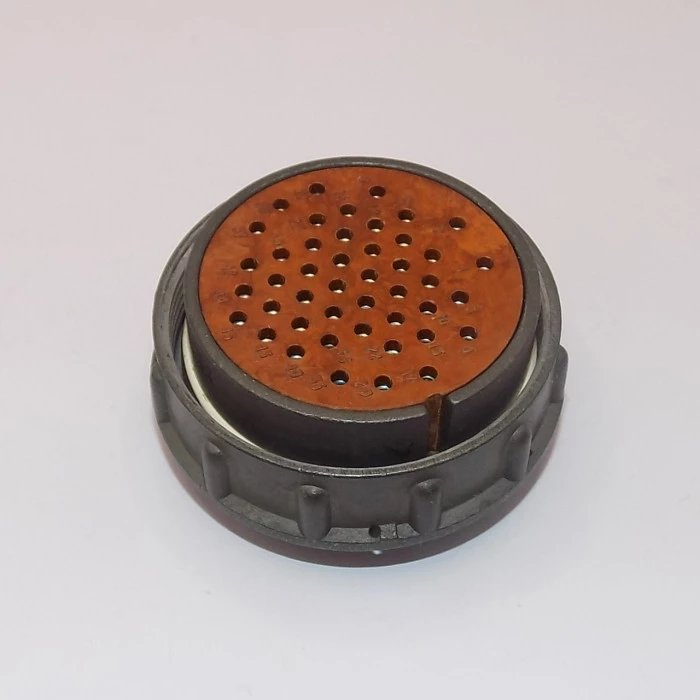

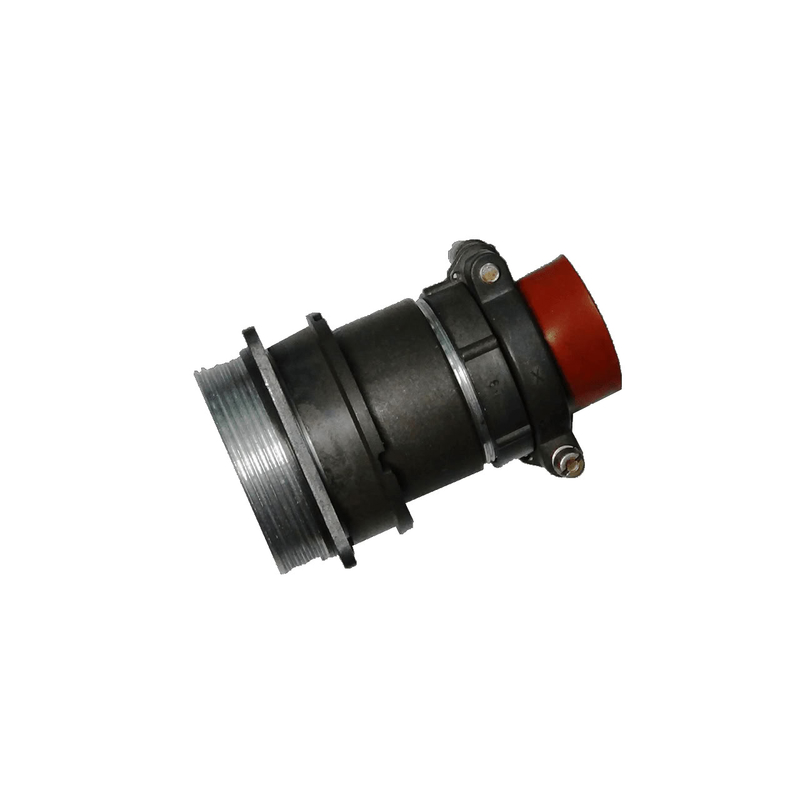

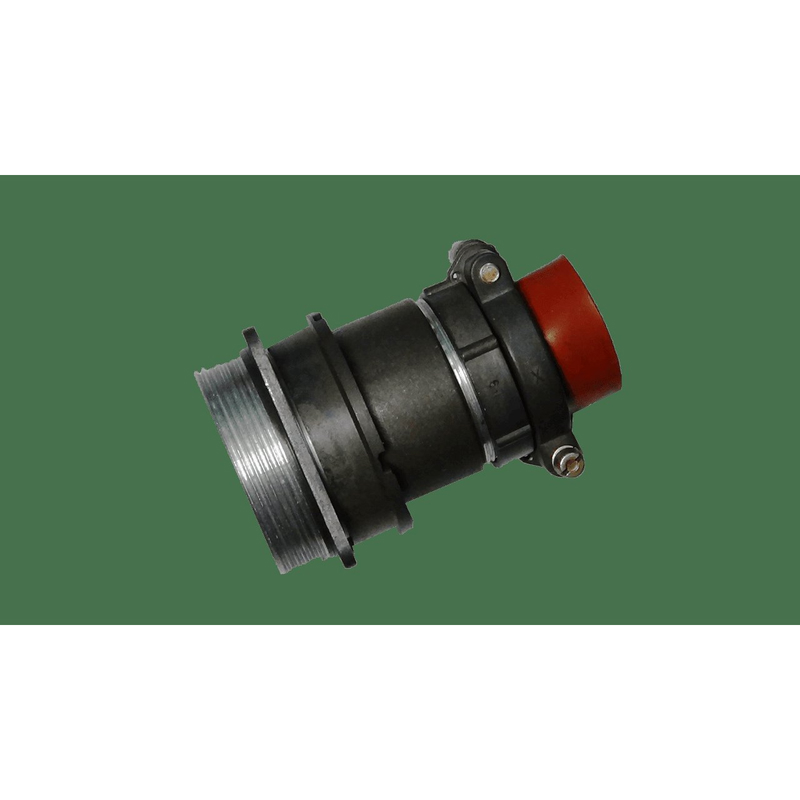

2РМДТ42БПН45Ш5В1В — цилиндрический низкочастотный соединитель серии 2РМДТ, предназначенный для электрического соединения цепей в составе радиоэлектронной аппаратуры, приборов и кабельных сборок. Изделие представляет собой блочную (приборную) вилку с прямым патрубком под неэкранированный кабель. Приёмка «5» подтверждает соответствие изделия требованиям, предъявляемым к продукции данной категории. Год выпуска — 2026.

Соединитель применяется там, где требуется компактное разъёмное соединение с большим числом контактов и стабильными характеристиками в широком диапазоне температур. Блочное исполнение позволяет устанавливать вилку непосредственно на корпус прибора или блока, а прямой патрубок обеспечивает ввод неэкранированного кабеля без применения специальных переходных элементов.

Подтверждённые особенности и характеристики

Конструкция и параметры изделия определяются его маркировкой и приведёнными техническими данными.

• Тип: негерметичный цилиндрический низкочастотный соединитель серии 2РМДТ, размер корпуса 42.
• Исполнение: блочная (приборная) вилка с прямым патрубком для неэкранированного кабеля.
• Количество контактов: 45, диаметр контакта 1 мм, схема контактов «5».
• Покрытие контактов: серебряное (последняя буква «В» в маркировке).
• Корпус: алюминиевый сплав АЛ-11.
• Изолятор: пресс-материал АГ-4.
• Монтаж: внутренний объёмный.
• Максимальное рабочее напряжение: 560 В.
• Токовая нагрузка на контакт: до 5 А.
• Сопротивление изоляции: не менее 1000 МОм.
• Количество сочленений и расчленений: 500.
• Рабочий диапазон температур: от минус 60 до плюс 100 градусов Цельсия.
• Срок сохраняемости: 25 лет.
• Наработка: не менее 5000 часов.
• Климатическое исполнение: всеклиматическое (последняя буква «В» в маркировке).

Расшифровка маркировки

Маркировка соединителя построена по стандартной схеме серии 2РМДТ и содержит следующие сведения.

1. 2РМДТ — тип изделия: негерметичный цилиндрический низкочастотный соединитель.
2. 42 — размер корпуса.
3. Б — блочное исполнение.
4. ПН — прямой патрубок, неэкранированное исполнение.
5. 45 — число контактов.
6. Ш — вилка.
7. 5 — схема расположения контактов.
8. В — серебряное покрытие контактов.
9. 1 — цилиндрический контакт.
10. В — всеклиматическое исполнение.

Применение и условия эксплуатации

Соединитель 2РМДТ42БПН45Ш5В1В применяется в составе приборов и блоков, работающих в составе стационарной и подвижной аппаратуры. Благодаря 45 контактам с токовой нагрузкой до 5 А и рабочему напряжению до 560 В изделие подходит для коммутации цепей питания и сигнальных линий низкой частоты. Серебряное покрытие контактов снижает переходное сопротивление и обеспечивает стабильность соединения при многократных сочленениях.

Всеклиматическое исполнение и диапазон рабочих температур от минус 60 до плюс 100 градусов Цельсия позволяют использовать соединитель в аппаратуре, эксплуатируемой в различных климатических зонах. Ресурс по количеству сочленений и расчленений составляет 500 циклов, наработка — не менее 5000 часов, срок сохраняемости — 25 лет, что определяет область применения изделия в составе ответственных и длительно эксплуатируемых устройств.

Вилка устанавливается на блок или прибор, ответная часть подбирается по типу и схеме контактов в рамках серии 2РМД. Монтаж выполняется внутренним объёмным способом, ввод кабеля — через прямой патрубок без экранирующей оплётки.
