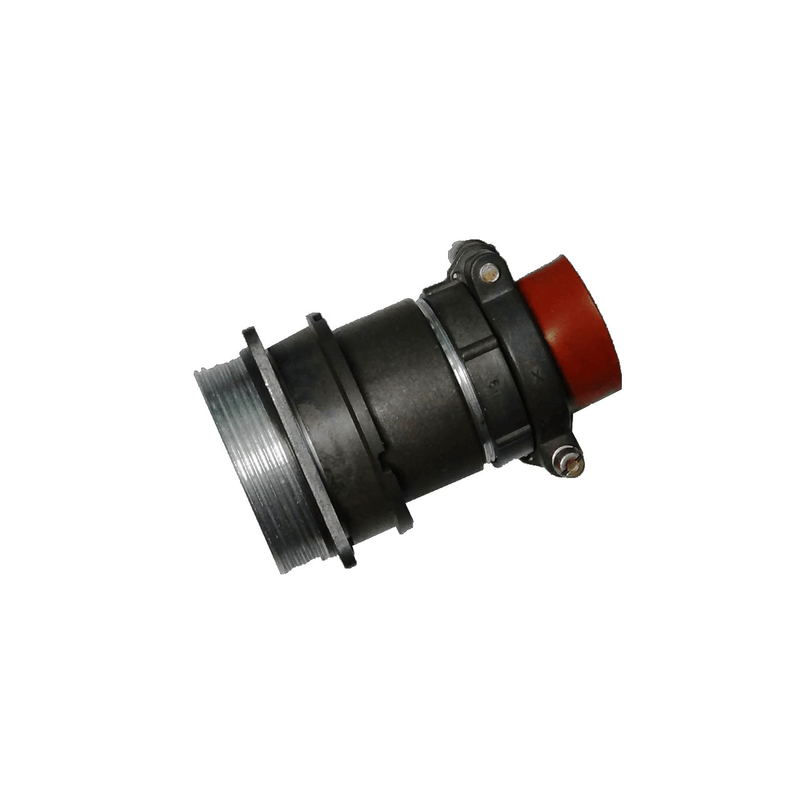

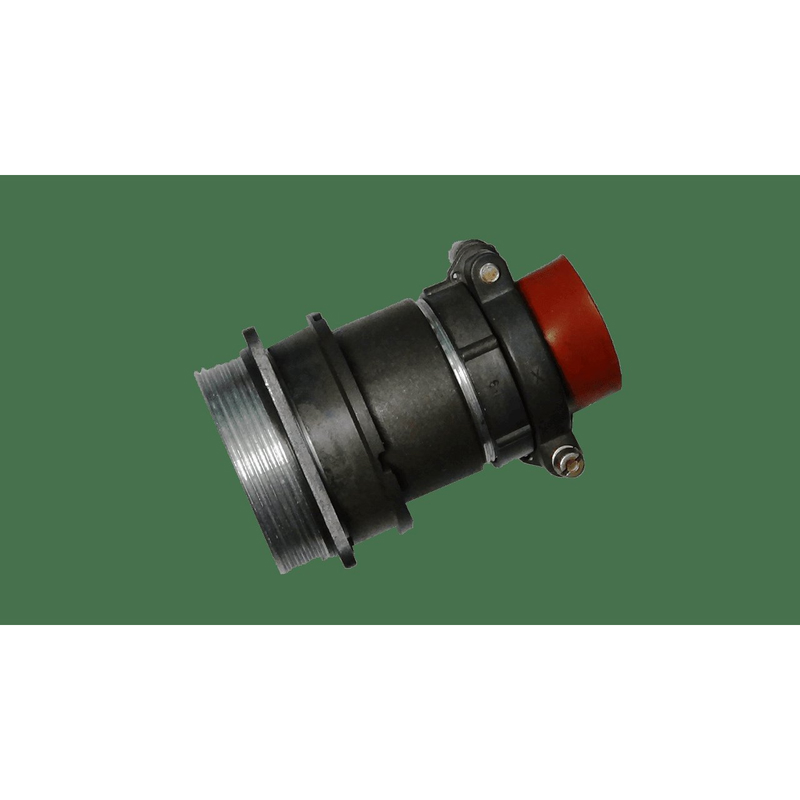

Назначение соединителя 2РМДТ42БПН45Ш5В1В

Соединитель 2РМДТ42БПН45Ш5В1В — это электрический низкочастотный цилиндрический разъём, выпущенный в 2015 году. Он относится к категории негерметичных тропикоустойчивых соединителей и предназначен для соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц при максимальном рабочем напряжении 560 или 700 Вольт. Изделие применяется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения для внутреннего объёмного монтажа.

Артикул изделия — 2828, категория — 2РМД. Частью соединителя является вилка, что определяет её роль в составе разъёмного соединения. Конструкция рассчитана на резьбовое сочленение, обеспечивающее надёжный механический контакт и стабильность электрического соединения при эксплуатации.

Конструктивные особенности и технические параметры

Разъём имеет условный размер корпуса 42 и блочный (приборный) вид корпуса. Патрубок выполнен прямым, а гайка патрубка предназначена для неэкранированного кабеля. Такое исполнение упрощает монтаж в составе приборов и блоков аппаратуры, где требуется подключение кабельных линий без экранирующей оплётки.

• Тип соединителя: негерметичный, тропикоустойчивый.
• Климатическое исполнение: всеклиматическое, категория размещения 2.1.
• Условный размер корпуса: 42.
• Вид корпуса: блочный (приборный).
• Вид патрубка: прямой.
• Вид гайки патрубка: для неэкранированного кабеля.
• Количество контактов: 45.
• Часть соединителя: вилка.
• Обозначение сочетания контактов: все контакты диаметром 1,5 мм.
• Покрытие контактов: серебро.
• Сочленение: резьбовое.
• Метод монтажа: обжимка.

Все 45 контактов имеют диаметр 1,5 мм и серебряное покрытие, что способствует снижению переходного сопротивления и повышению коррозионной стойкости в условиях повышенной влажности и переменных температур.

Эксплуатационные характеристики и применение

Рабочая температура соединителя находится в диапазоне от минус 60 до плюс 100 градусов Цельсия. Смена температур выдерживается в пределах от минус 60 до плюс 150 или плюс 180 градусов Цельсия. Теплостойкость изделия достигает плюс 100 градусов Цельсия. Максимальная токовая нагрузка на контакт составляет 5 А.

Сопротивление электрического контакта — не более 2,5 мОм для контактов диаметром 1,5 мм. Сопротивление изоляции — не менее 1000 МОм (или 5000 МОм). Минимальная наработка изделия равна 1000 часов, а число сочленений-расчленений — 500 циклов. Гамма-процентный срок сохраняемости составляет 15 лет при доверительной вероятности 99,5 процента.

Благодаря тропикоустойчивому и всеклиматическому исполнению соединитель подходит для эксплуатации в аппаратуре, работающей в сложных климатических условиях. Основная область применения — внутренний объёмный монтаж в радиоэлектронных и радиотехнических устройствах, где требуется коммутация цепей постоянного и переменного тока с частотой до 3 МГц и рабочим напряжением до 560 или 700 Вольт.
