2РМДТ42БПН45Ш5В1В: надёжное подключение многоконтактных цепей в промышленной аппаратуре

2РМДТ42БПН45Ш5В1В — цилиндрический низкочастотный электрический соединитель серии 2РМДТ, рассчитанный на коммутацию и разъединение цепей постоянного и переменного тока. Исполнение применяется во внутреннем объёмном монтаже радиоэлектронной, измерительной, промышленной и специальной аппаратуры, где важны механическая прочность, стабильность переходных характеристик и защищённость соединения от случайного расстыковывания.

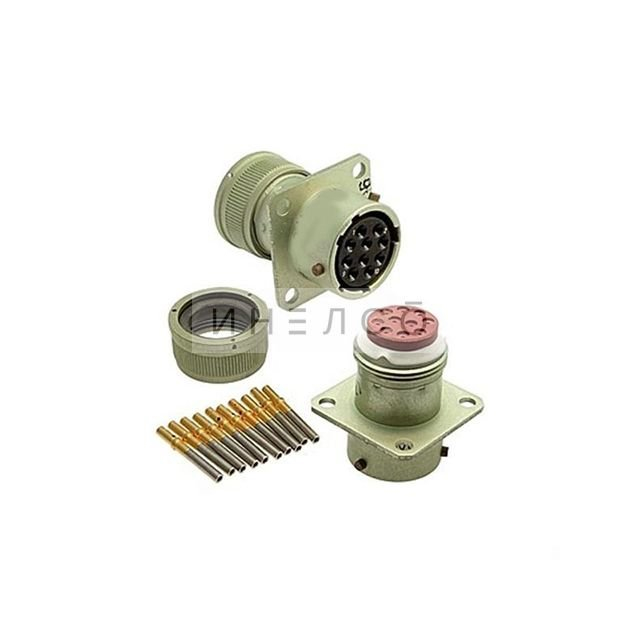

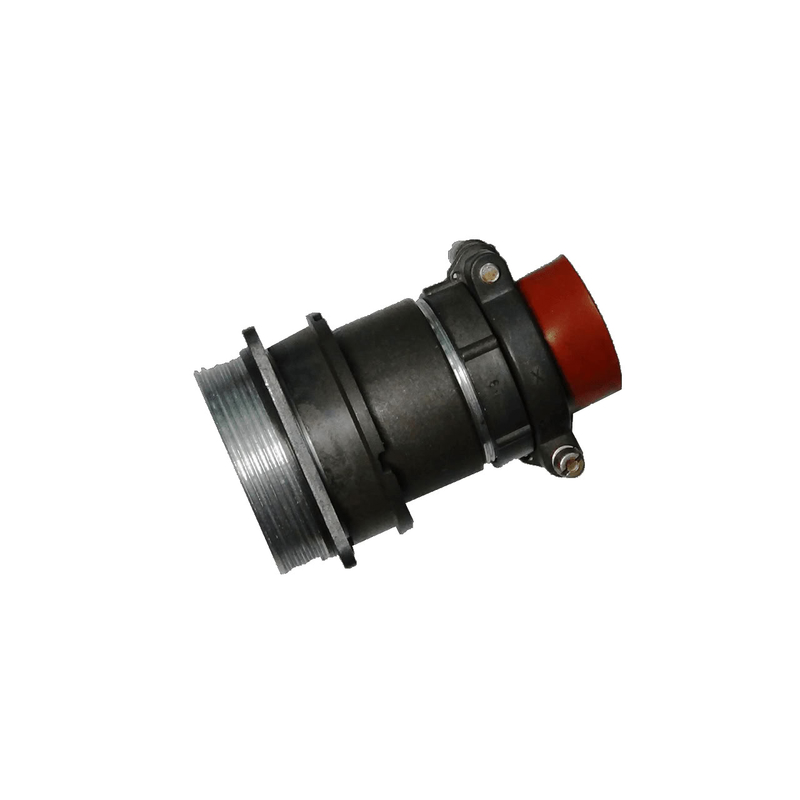

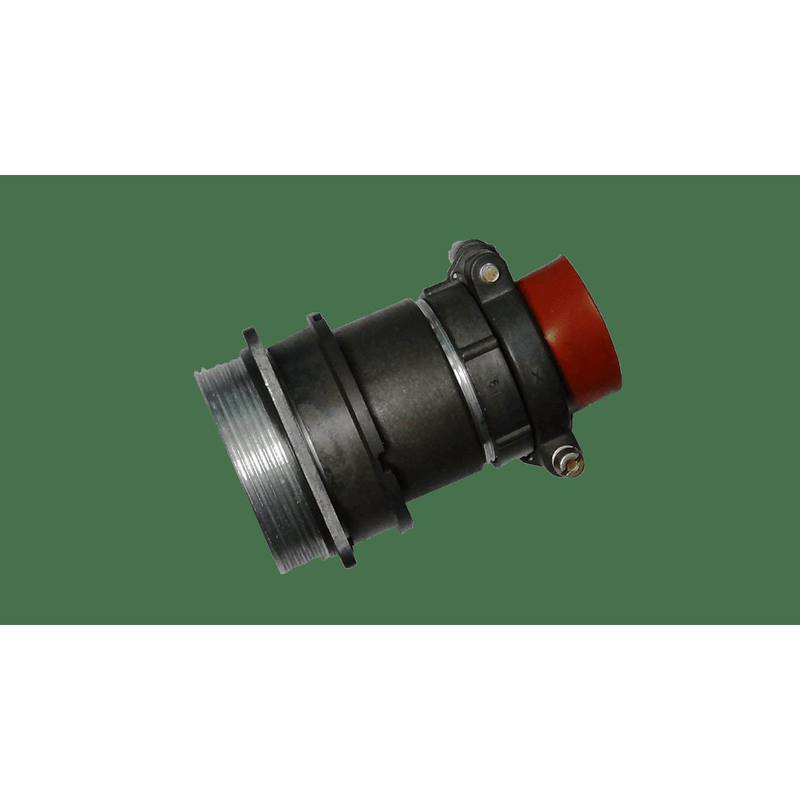

Конструктивно изделие представляет собой приборную (блочную) вилку с прямым патрубком и гайкой для неэкранированного кабеля. Резьбовое сочленение обеспечивает надёжную фиксацию ответных частей, а одношпоночная поляризация исключает неверную ориентацию разъёма при подключении.

Основные параметры

Маркировка 2РМДТ42БПН45Ш5В1В указывает на принадлежность к линейке цилиндрических соединителей 2РМДТ. Данный вариант рассчитан на 45 контактов , что позволяет организовать компактное подключение большого количества сигнальных, управляющих и силовых цепей через единый интерфейс. Диаметр посадочной части — 42 мм.

Приведённые параметры характеризуют изделие как решение для многоконтактных соединений с повышенными требованиями к электрической изоляции и устойчивости к внешним воздействиям. Конкретные предельные показатели следует сверять с технической документацией на применяемую партию и её исполнение.

Конструктивные особенности

Вилка 2РМДТ42БПН45Ш5В1В выполнена в негерметичном исполнении и имеет прямой патрубок длиной 67,5 мм. Патрубок предназначен для ввода неэкранированного кабеля и формирования аккуратного, механически разгруженного кабельного подключения. Масса патрубка — не более 54 г.

Важная особенность серии — применение извлекаемых контактов. Это упрощает обслуживание кабельной части: при необходимости повреждённый контакт или проводник можно заменить без полной замены корпуса соединителя. Для монтажа применяют обжимное соединение проводника с контактом, что помогает получить повторяемое и устойчивое к вибрации электрическое соединение.

Серебряное покрытие контактных элементов способствует снижению переходного сопротивления и поддержанию стабильного контакта при многократных циклах соединения. Для цепей с высокой чувствительностью к потерям и нестабильности переходных сопротивлений это особенно существенно.

Устойчивость к условиям эксплуатации

Соединитель относится к тропикоустойчивым изделиям и рассчитан на работу в широком диапазоне температур. Серия 2РМДТ применяется в аппаратуре, которая может подвергаться вибрации, ударам, изменениям температуры и повышенной влажности.

Для исполнения указываются следующие ориентиры по стойкости:

• диапазон рабочих температур от −60 до +100 °C;

• воздействие синусоидальной вибрации в диапазоне до 1000 Гц при ускорении до 50 g;

• устойчивость к одиночным механическим ударам до 500 g;

• допустимая относительная влажность до 98% при +40 °C;

• ресурс не менее 500 циклов сочленения и расчленения.

Такие характеристики делают 2РМДТ42БПН45Ш5В1В применимым в системах управления, измерения, связи, автоматики, электропитания и распределения сигналов, где кабельное соединение должно сохранять работоспособность в сложной электромеханической среде.

Где применяется 2РМДТ42БПН45Ш5В1В

Разъём подходит для организации разъёмных подключений между корпусами приборов, шкафами управления, функциональными блоками и кабельными сборками. Наиболее характерные задачи:

• подключение многожильных кабелей к приборным панелям и корпусам;

• передача управляющих, дискретных и измерительных сигналов;

• коммутация цепей постоянного и переменного тока;

• подключение модулей автоматики и телемеханики;

• применение в радиоэлектронной и радиотехнической аппаратуре;

• использование в промышленном оборудовании, испытательных стендах и транспортных системах.

Например, один 45-контактный разъём может объединить в одном кабельном интерфейсе линии питания, сигналы датчиков, цепи управления исполнительными механизмами и резервные контакты. Это уменьшает число отдельных кабельных вводов и упрощает маркировку межблочных соединений.

Что учитывать при подборе

Перед внедрением 2РМДТ42БПН45Ш5В1В в проект необходимо проверить соответствие ответной части, схему расположения контактов, сечение подключаемых проводников, способ разделки кабеля и требования к климатическому исполнению. Также важно учитывать суммарную токовую нагрузку: допустимый ток на отдельный контакт не должен восприниматься как возможность нагружать все контакты одновременно на предельном уровне.

Отдельного внимания требует монтаж. Качественная обжимка, контроль положения контактов в изоляторе, соблюдение нумерации и правильная затяжка резьбового сочленения напрямую влияют на надёжность всей кабельной системы. За счёт 45-контактной компоновки разъём 2РМДТ42БПН45Ш5В1В остаётся практичным решением для плотных многолинейных подключений, где требуется сочетание электрической ёмкости, механической фиксации и ремонтопригодности.
