Назначение разъёма 2РМДТ42БПН45Ш5А1В

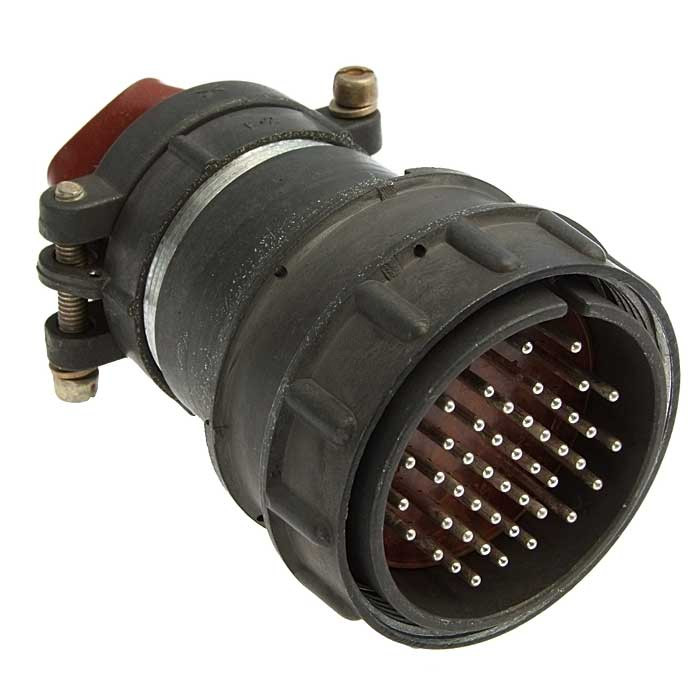

Соединитель 2РМДТ42БПН45Ш5А1В представляет собой цилиндрический низкочастотный электрический разъём, предназначенный для соединения электрических цепей постоянного и переменного тока. Изделие относится к серии 2РМДТ, которая широко применяется в радиоэлектронной и радиотехнической аппаратуре. Основное назначение данного соединителя — обеспечение надёжного и долговечного электрического контакта при ручном сочленении и расчленении цепей в составе различных электронных устройств.

Разъём предназначен для эксплуатации в составе аппаратуры, где требуется передача сигналов и питания через многоконтактное соединение. Резьбовой тип сочленения обеспечивает плотную фиксацию ответных частей и устойчивость к вибрационным воздействиям.

Подтверждённые технические особенности

Ниже приведены характеристики соединителя, соответствующие его конструктивному исполнению и области применения.

• Тип сочленения: резьбовое, обеспечивающее механическую фиксацию и защиту от самопроизвольного расчленения.
• Количество контактов: 45.
• Диаметр контактов: 1,5 мм.
• Покрытие контактов: золото, что обеспечивает надёжную электрическую связь и сопротивление коррозии.
• Способ монтажа: объёмный, пайкой.
• Максимальное рабочее напряжение: до 560 В или 700 В в зависимости от источника.
• Токовая нагрузка: до 50 А.
• Частота работы: до 3 МГц.
• Температурный диапазон: от минус 60 до плюс 100 градусов Цельсия.
• Вид корпуса: блочный.
• Вид патрубка: прямой.
• Вид гайки для патрубка: для неэкранированного кабеля.

Конструктивные особенности и применение

Конструкция соединителя 2РМДТ42БПН45Ш5А1В включает блочный корпус, прямой патрубок и гайку для неэкранированного кабеля. Такое исполнение упрощает монтаж и обеспечивает удобство подключения кабельных линий без экранирующей оплётки. Объёмный монтаж пайкой позволяет формировать неразъёмное соединение проводников с контактами разъёма, что повышает надёжность электрического контакта в условиях эксплуатации.

Разъёмы серии 2РМДТ применяются для ручного соединения цепей в различных электронных устройствах. Благодаря широкому температурному диапазону и стойкости контактов к коррозии, соединитель подходит для аппаратуры, работающей в жестких условиях. Многоконтактное исполнение на 45 контактов позволяет передавать одновременно несколько сигнальных и силовых цепей через один узел соединения.

Область применения

1. Радиоэлектронная и радиотехническая аппаратура.
2. Устройства, требующие ручного соединения цепей постоянного и переменного тока.
3. Электронные блоки и модули, где необходимо надёжное и долговечное соединение.
4. Системы, работающие при температурах от минус 60 до плюс 100 градусов Цельсия.

Таким образом, 2РМДТ42БПН45Ш5А1В представляет собой многоцелевой цилиндрический низкочастотный соединитель с резьбовым сочленением, золочениями контактами и возможностью пайки, предназначенный для ответственных электрических соединений в составе радиоэлектронной аппаратуры.
