Назначение разъёма 2РМДТ42БПН45Г5В1В

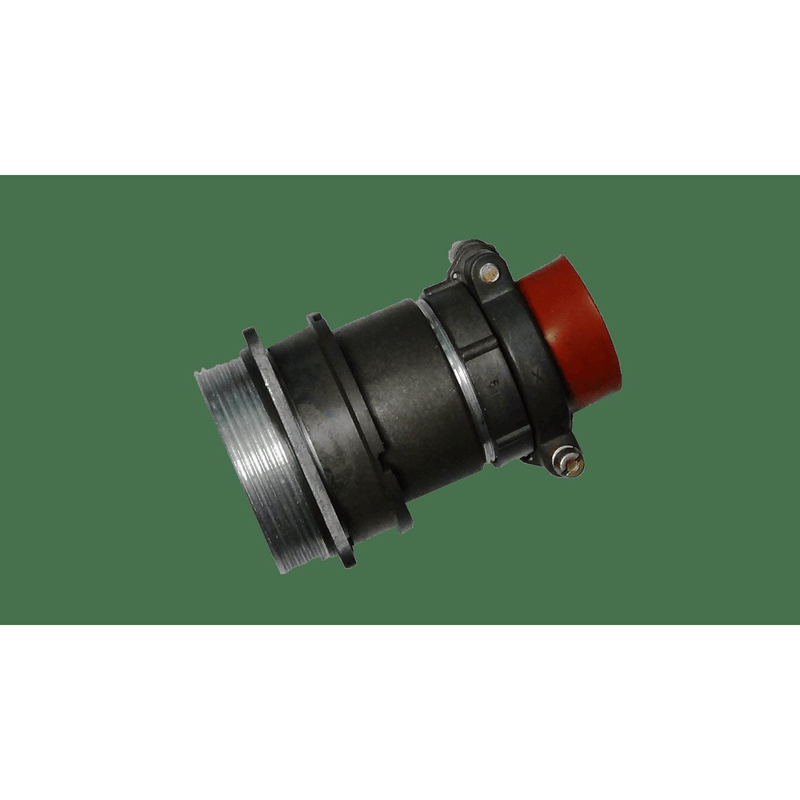

Разъём 2РМДТ42БПН45Г5В1В производства завода «Элекон» представляет собой цилиндрический низкочастотный электрический соединитель, предназначенный для коммутации цепей постоянного и переменного тока с частотой до 3 МГц. Изделие относится к серии 2РМДТ и применяется там, где требуется компактное, но при этом механически прочное и герметичное соединение с большим числом контактов.

Конструктивно разъём выполнен с кабельным корпусом, блочной розеткой и внутренним объёмным монтажом. Такое исполнение позволяет вести проводку непосредственно внутри корпуса соединителя, что упрощает сборку жгутов и снижает общую массу кабельной сети. Разъём востребован в радиоэлектронной аппаратуре, приборах и системах, работающих в сложных условиях эксплуатации.

Технические особенности и параметры

Соединитель оснащён 45 контактами диаметром 1 мм. Покрытие контактов — серебро или золото, что обеспечивает стабильное переходное сопротивление и коррозионную стойкость. Монтаж выполняется методом обжимки, который даёт надёжное и воспроизводимое соединение провода с контактом.

Электрические характеристики разъёма подтверждаются следующими значениями:

• максимальное рабочее напряжение — до 560 В;
• токовая нагрузка на соединитель — до 50 А;
• сопротивление изоляции — не менее 1000 МОм;
• электрическая прочность изоляции — до 1850 В;
• ёмкость между контактами — не более 6 пФ.

Столь малая межконтактная ёмкость важна для цепей с повышенными требованиями к помехозащищённости и форме сигнала. Сочетание высокого сопротивления изоляции и значительной электрической прочности делает разъём пригодным для ответственных силовых и сигнальных линий.

Условия эксплуатации и надёжность

Рабочий температурный диапазон разъёма — от минус 60 до плюс 100 градусов Цельсия с возможностью кратковременного нагрева до 200 градусов Цельсия. Изделие выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 490 метров на секунду в квадрате, а также механические удары и линейное ускорение до 200 g.

Показатели долговечности также подтверждены: минимальная наработка составляет 5000 часов, число циклов сочленения и расчленения — 500, срок хранения — 25 лет. Эти параметры характеризуют разъём как изделие, рассчитанное на длительную эксплуатацию с редким обслуживанием.

Применение

Благодаря совокупности характеристик разъём 2РМДТ42БПН45Г5В1В применяется в бортовой и наземной радиоэлектронной аппаратуре, измерительных приборах, системах управления и связи, где необходима стойкость к вибрации, ударам и широкому диапазону температур. Кабельное исполнение корпуса и блочная розетка упрощают монтаж в стойках, блоках и пультах.

Артикул изделия — 50188, категория — 2РМД, производитель — Элекон. Год выпуска указан как 2017. На техническом чертеже изделия показаны виды, сечения и детали сборки, что позволяет оценить его конструкцию перед установкой.
