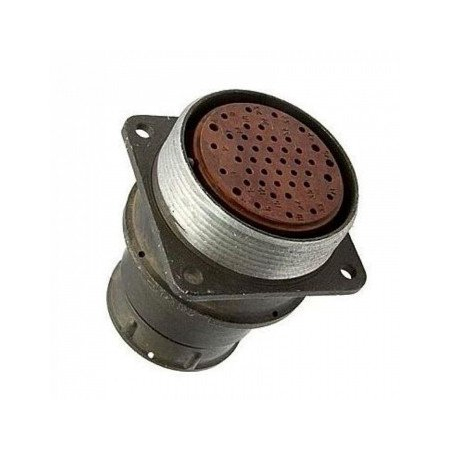

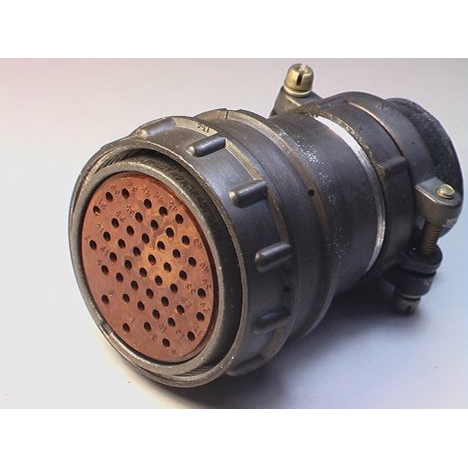

Назначение соединителя 2РМДТ42БПЭ4ГВ1В «5»

2РМДТ42БПЭ4ГВ1В «5» — цилиндрический низкочастотный соединитель (розетка блочная) тропикоустойчивого исполнения, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется для внутреннего объёмного монтажа в приборах, авиационной и военной технике, где требуется надёжное соединение с экранированием.

Приемка «5» подтверждает соответствие изделия установленным требованиям к продукции данной категории. Соединитель рассчитан на эксплуатацию в жёстких климатических и механических условиях, включая воздействие повышенной влажности, вибраций и ударных нагрузок.

Расшифровка обозначения

• 2РМДТ — тип соединителя: негерметичный, тропикоустойчивый.
• 42 — условный диаметр корпуса, 42 мм.
• Б — блочный (приборный) корпус.
• П — прямой патрубок.
• Э — исполнение для экранированного кабеля.
• 4Г — вариант контактов или группы; близкие модели имеют 45 контактов.
• В — покрытие контактов серебром.
• 1В — монтаж внутренний объёмный, всеклиматическое исполнение.

Подтверждённые технические характеристики

Соединитель рассчитан на ток до 5 А на контакт и суммарно до 187 А на весь разъём. Максимальное рабочее напряжение составляет 560–700 В. Электрическая прочность изоляции достигает 2300 В, а сопротивление изоляции — не менее 1000–5000 МОм.

Изделие сохраняет работоспособность в диапазоне температур от минус 60 до плюс 100 градусов Цельсия. Оно выдерживает вибрацию до 1000 Гц с ускорением 490 м/с², удары до 5000 м/с² и повышенную влажность до 98% при температуре плюс 40 градусов Цельсия.

• Частота рабочих цепей — до 3 МГц.
• Покрытие контактов — серебро.
• Монтаж — внутренний объёмный.
• Исполнение — всеклиматическое, тропикоустойчивое.
• Корпус — блочный (приборный), с прямым патрубком.
• Экранирование — для экранированного кабеля.

Ресурс и применение

Соединитель обеспечивает до 500 циклов соединений-расоединений и наработку не менее 1000 часов. Такие показатели позволяют использовать изделие в составе ответственных узлов, где важна стабильность электрического контакта и механическая стойкость.

2РМДТ42БПЭ4ГВ1В «5» применяется для внутреннего объёмного монтажа в приборах, авиационной и военной технике. Экранированное исполнение снижает влияние помех и обеспечивает надёжную передачу низкочастотных сигналов и питания в цепях постоянного и переменного тока.

Условия эксплуатации

1. Температура окружающей среды — от минус 60 до плюс 100 градусов Цельсия.
2. Повышенная влажность — до 98% при плюс 40 градусах Цельсия.
3. Вибрационные нагрузки — до 1000 Гц с ускорением 490 м/с².
4. Ударные нагрузки — до 5000 м/с².

Комплектация и особенности

Изделие выпускается как розетка блочная с прямым патрубком и предназначено для экранированного кабеля. Контакты имеют серебряное покрытие, что способствует стабильному переходному сопротивлению. Категория приемки «5» указана в характеристиках товара и подтверждает его принадлежность к соответствующей группе продукции.
