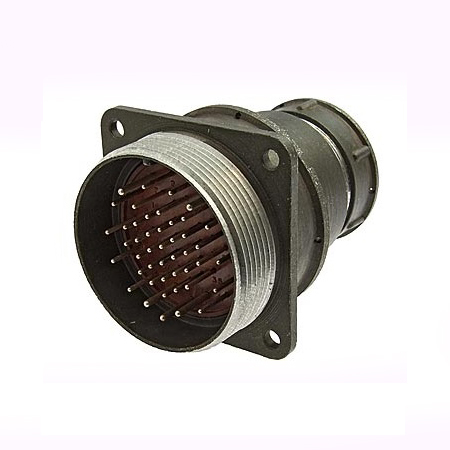

Назначение разъёма 2РМДТ42БПЭ45Ш5В1В

Разъём 2РМДТ42БПЭ45Ш5В1В производства завода «Элекон» представляет собой цилиндрический низкочастотный соединитель, предназначенный для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие применяется там, где требуется надёжное электрическое соединение, устойчивое к механическим нагрузкам, вибрации и воздействию факторов внешней среды.

Основное назначение — соединение и разъединение электрических цепей в приборах, блоках и оборудовании. Разъём обеспечивает стабильный контакт при передаче сигналов и питания малой и средней мощности, а резьбовой метод сочленения гарантирует прочную фиксацию ответных частей и исключает самопроизвольное размыкание под действием вибрации.

Конструктивные особенности

Модель относится к серии 2РМДТ, которая отличается внутренним объёмным монтажом. Это означает, что проводники подключаются к контактам со стороны корпуса, что позволяет компактно размещать жгут внутри блока и защищать места пайки от внешних воздействий.

• Типоразмер корпуса — 42.
• Количество контактов — 45, диаметр каждого контакта — 1,5 мм.
• Метод сочленения — резьбовой, обеспечивающий надёжную механическую фиксацию.
• Исполнение — вилка приборная (блочная) без патрубка.
• Контакты — серебряные, что снижает переходное сопротивление и повышает стабильность соединения.
• Контактная группа размещена в карболитовом основании внутри металлического корпуса.
• Тропикоустойчивое исполнение — разъём пригоден для эксплуатации в условиях повышенной влажности и температуры.

Металлический корпус выполняет функцию экранирования и защищает внутренние элементы от механических повреждений, а карболитовое основание обеспечивает электрическую изоляцию между контактами и корпусом.

Применение и условия эксплуатации

Разъём востребован в приборостроении, радиоэлектронной аппаратуре и промышленном оборудовании. Его используют для подключения блоков, пультов, датчиков и кабельных сборок, где необходима быстрая замена или отключение узла без демонтажа всей системы.

Благодаря тропикоустойчивому исполнению изделие сохраняет работоспособность при повышенной влажности, перепадах температуры и в средах с умеренным воздействием агрессивных факторов. Резьбовое сочленение и серебряные контакты делают модель подходящей для цепей, к которым предъявляются требования по стабильности переходного сопротивления.

1. Подключение блоков и модулей в составе стоек и шкафов управления.
2. Коммутация цепей питания и сигнальных линий частотой до 3 МГц.
3. Соединение кабельных сборок с приборными панелями.
4. Применение в аппаратуре, эксплуатируемой в условиях повышенной влажности.

Краткие технические сведения

Артикул изделия — 50191. Категория — 2РМД. Производитель — завод «Элекон». Год сведения о товаре — 2017. Тип — цилиндрический низкочастотный разъём серии 2РМДТ с внутренним объёмным монтажом, типоразмер корпуса 42, 45 контактов диаметром 1,5 мм, резьбовое сочленение, вилка приборная без патрубка, серебряные контакты, тропикоустойчивое исполнение.
