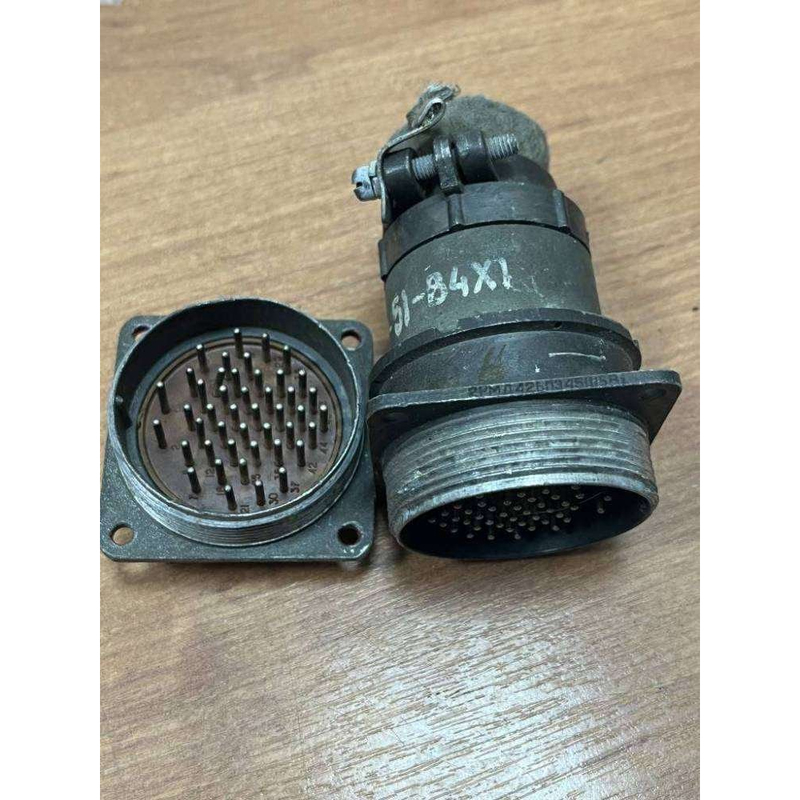

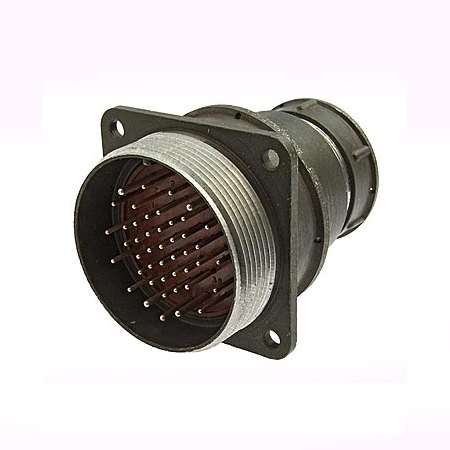

Назначение соединителя 2РМДТ42БПЭ45Ш5В1В

Соединитель 2РМДТ42БПЭ45Ш5В1В (артикул 2839, категория 2РМД) представляет собой электрический низкочастотный цилиндрический негерметичный разъём, предназначенный для соединения длинных электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Изделие относится к классу блочных (приборных) соединителей и оснащено прямым патрубком для экранированного кабеля, что позволяет организовать надёжную коммутацию при прокладке протяжённых линий связи внутри стоек, блоков и приборных корпусов.

Данный разъём применяется для ручного соединения и разъединения электрических цепей, работающих с нагрузкой до 260 ампер и напряжением до 700 вольт, при этом допускается эксплуатация как на постоянном, так и на переменном токе частотой до 3 мегагерц. Указанная дата выпуска — 2015 год. Производитель в предоставленных данных не указан.

Подтверждённые технические особенности

Конструкция и параметры соединителя соответствуют данным, приведённым в описании каталога. Ниже перечислены подтверждённые характеристики изделия.

• Тип соединителя: негерметичный, всеклиматический.
• Количество контактов: 45.
• Диаметр контактов: 1,5 миллиметра.
• Покрытие контактов: серебро.
• Корпус: блочный (приборный) с прямым патрубком для экранированного кабеля.
• Рабочее напряжение: не более 700 вольт и 560 вольт.
• Максимальная токовая нагрузка на контакт: 5 ампер.
• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия.
• Сопротивление изоляции: не менее 1000 мегаом.
• Вибрация: диапазон частот от 1 до 1000 герц при ускорении 490 метров на секунду в квадрате (50 g).
• Механический удар: одиночный — 5000 метров на секунду в квадрате (500 g), многократный — 1000 метров на секунду в квадрате (100 g).
• Минимальная наработка: 5000 часов при 500 сочленениях-расчленениях.

Все перечисленные параметры подтверждены имеющимся описанием товара и не требуют дополнительных допущений. Сведения о стране производства, сертификатах, гарантии и комплектации поставки в предоставленных данных отсутствуют.

Применение и условия эксплуатации

Соединитель 2РМДТ42БПЭ45Ш5В1В ориентирован на использование в радиоэлектронной и радиотехнической аппаратуре, где требуется коммутация длинных электрических цепей с повышенными токовыми нагрузками. Всеклиматическое негерметичное исполнение позволяет эксплуатировать изделие в широком диапазоне температур от минус 60 до плюс 100 градусов Цельсия, а также при воздействии вибрационных и ударных нагрузок, что характерно для аппаратуры, размещаемой на подвижных объектах и в условиях интенсивной механической тряски.

Блочный корпус с прямым патрубком под экранированный кабель упрощает монтаж в приборных стойках и блоках, обеспечивая защиту подводимого кабеля и возможность ручного сочленения и расчленения соединения. Серебряное покрытие контактов диаметром 1,5 миллиметра способствует стабильности переходного сопротивления и снижению потерь при передаче сигналов и питания.

Перед установкой следует учитывать, что соединитель не является герметичным, поэтому его применение предполагает эксплуатацию в условиях, исключающих прямое воздействие влаги под давлением. Минимальная наработка в 5000 часов при 500 циклах сочленения-расчленения определяет ресурс изделия при соблюдении регламентных требований к коммутации. Для корректного подбора ответной части и кабельной арматуры необходимо руководствоваться типом корпуса и числом контактов, указанными в характеристиках.
