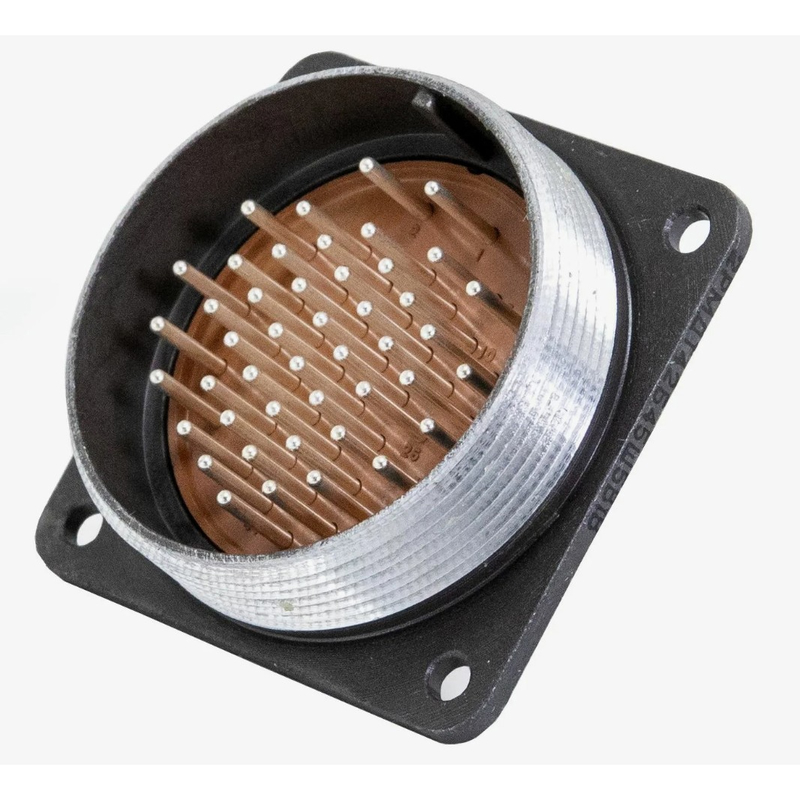

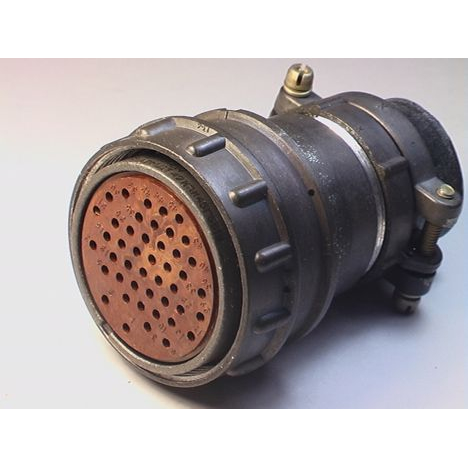

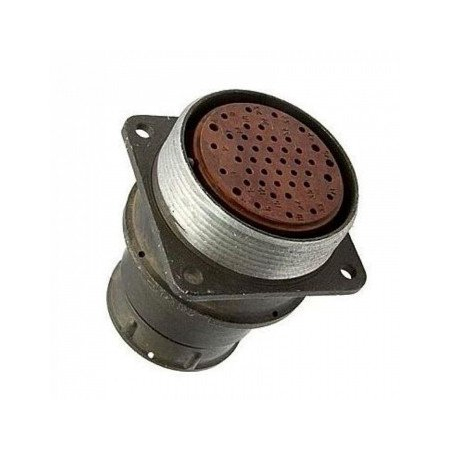

Разъем 2РМДТ42БПЭ45Ш5В1В относится к серии 2РМДТ и представляет собой цилиндрический низкочастотный негерметичный тропикоустойчивый соединитель. Он предназначен для использования в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения. Разъем имеет блочный корпус с прямым патрубком и гайкой для экранированного кабеля. Он оснащен 45 контактами диаметром 1,5 мм и покрытыми серебром.

Технические характеристики

• Тип соединителя : 2РМДТ

• Условный размер корпуса : 42 мм

• Вид корпуса : Блочный

• Вид патрубка : Прямой

• Вид гайки патрубка : Для экранированного кабеля

• Количество контактов : 45

• Часть соединителя : вилка

• Сочетание контактов : Все контакты диаметром 1,5 мм

• Покрытие контактов : Серебро

• Максимальная температура окружающей среды : +100°C

• Климатическое исполнение : Всеклиматическое.

Эксплуатационные характеристики :

• Максимальное рабочее напряжение : До 700 В

• Токовая нагрузка на контакт : 5 А

• Сопротивление изоляции : Не менее 1000 МОм

• Рабочая температура : От -60°C до +100°C

• Минимальная наработка : 5000 часов

• Срок сохраняемости : 25 лет.

Механические характеристики :

• Вибрация : Диапазон частот от 1 до 1000 Гц, ускорение до 490 м/с?

• Одиночные удары : Ускорение до 5000 м/с?

• Многократные удары : Ускорение до 1000 м/с?.

Этот разъем используется для соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц.
