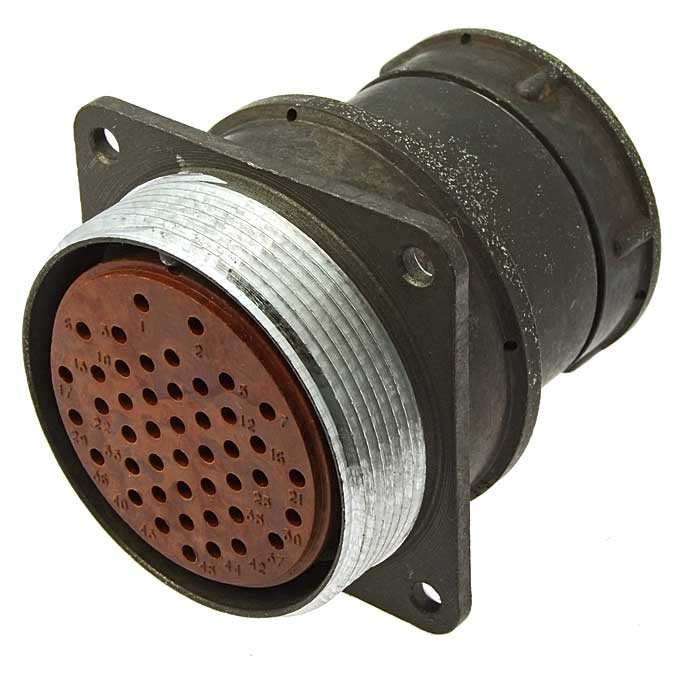

Назначение соединителя 2РМДТ42БПЭ45Г5В1В

Соединитель 2РМДТ42БПЭ45Г5В1В относится к категории 2РМД и представляет собой цилиндрический низкочастотный негерметичный разъём, предназначенный для соединения электрических цепей постоянного и переменного тока. Изделие применяется в составе радиоэлектронной аппаратуры, электро-, радио- и контрольно-измерительных приборов, где требуется надёжная коммутация цепей при рабочих частотах до 3 МГц и напряжении до 700 В с учётом типа и номинала конкретной цепи.

Артикул изделия — 2834. Производитель в предоставленных данных не указан. Конструкция разъёма соответствует типовым решениям серии 2РМД и предусматривает сочленение вилки и розетки посредством резьбы с одноимённой поляризацией корпусов, что снижает риск ошибки при подключении и обеспечивает стабильный электрический контакт в условиях вибрации и механических нагрузок.

Подтверждённые технические особенности

Ниже приведены характеристики, заявленные в описании товара. Они определяют электрические и эксплуатационные возможности соединителя.

• Тип соединителя: 2РМД.
• Условный размер корпуса: 42.
• Количество контактов: 45.
• Покрытие контактов: серебро.
• Температурный режим: теплостойкость до 100 °C.
• Рабочая частота: до 3 МГц.
• Рабочее напряжение: до 700 В в зависимости от типа и номинала цепи.
• Климатическое исполнение: УХЛ по ГОСТ 15150-69.
• Гарантийный срок хранения: 15 лет со дня изготовления.
• Наработка на отказ: до 1000 часов в обычных условиях эксплуатации.

Конструктивные исполнения

Соединитель состоит из двух частей — вилки и розетки. Каждая из них может быть выполнена в блочном (приборном) или кабельном варианте. Вид корпуса выбирается исходя из компоновки аппаратуры: блочное исполнение предназначено для крепления на корпусе устройства, кабельное — для оконцевания жгута или кабеля.

Тип патрубка может быть прямым или угловым, что позволяет прокладывать кабель с учётом доступного пространства внутри прибора. Монтаж выполняется внутренним способом с возможностью пайки или обжима, что даёт гибкость при сборке как на производстве, так и при ремонте. Поляризация корпусов одноимённая, сочленение — резьбовое.

Применение и условия эксплуатации

Соединители серии 2РМД широко используются в радиоэлектронной аппаратуре общего и специального назначения, а также в различных электро-, радио- и контрольно-измерительных приборах. Благодаря серебряному покрытию контактов обеспечивается стабильное переходное сопротивление, что важно для измерительных цепей и слаботочных сигнальных линий.

Климатическое исполнение УХЛ по ГОСТ 15150-69 допускает эксплуатацию в умеренном и холодном климате. Негерметичная конструкция означает, что изделие не предназначено для работы в условиях прямого воздействия влаги, агрессивных сред или повышенного давления, поэтому при монтаже следует предусматривать защиту сочленённого узла в соответствии с условиями конкретного изделия.

Соединитель рассчитан на наработку до 1000 часов в обычных условиях. Производитель предоставляет гарантию на отсутствие брака и несоответствий технической документации. Гарантийный срок хранения составляет 15 лет со дня изготовления, что позволяет формировать складской запас комплектующих без риска потери рабочих свойств при соблюдении условий хранения.

Комплектация и указания по подбору

В предоставленных данных комплектация отдельно не описана; изделие поставляется в соответствии с технической документацией на серию 2РМД. При подборе ответной части необходимо учитывать условный размер корпуса 42, число контактов 45 и тип исполнения — вилка или розетка, блочное или кабельное. Для согласования с конкретным жгутом следует заранее определить вид патрубка (прямой или угловой) и способ монтажа проводников (пайка или обжим).

Соединитель 2РМДТ42БПЭ45Г5В1В с артикулом 2834 является взаимозаменяемым элементом в рамках серии 2РМД при совпадении присоединительных размеров и электрических параметров цепи. Перед установкой рекомендуется сверить допустимое напряжение и частоту конкретной цепи с указанными пределами — до 700 В и до 3 МГц соответственно.
