Назначение соединителя

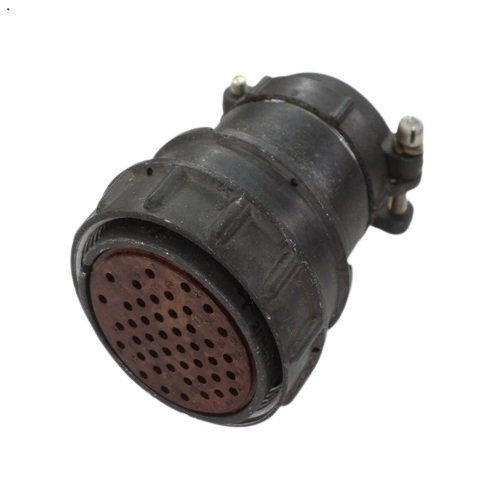

2РМДТ42Б4ШВ1В «5» — это цилиндрический низкочастотный соединитель серии 2РМДТ, предназначенный для электрического соединения цепей постоянного и переменного тока. Изделие относится к негерметичным тропикоустойчивым разъёмам всеклиматического исполнения и применяется там, где требуется надёжная коммутация при воздействии неблагоприятных факторов внешней среды.

Индекс приемки «5» указывает на то, что изделие поставляется с приёмкой, соответствующей установленным требованиям к данной категории продукции. Такой вариант исполнения востребован в промышленной и специальной аппаратуре, где важна стабильность параметров в течение всего срока службы.

Конструктивные особенности

Соединитель выполнен в блочном, то есть приборном, варианте вилки или розетки. Корпус имеет условный размер 42 миллиметра. Монтаж — внутренний объёмный, соединение с проводниками выполняется пайкой. Такое исполнение обеспечивает компактное размещение разъёма внутри корпуса аппаратуры и надёжный электрический контакт без применения дополнительных переходных элементов.

• Тип разъёма — цилиндрический низкочастотный, негерметичный, тропикоустойчивый.
• Исполнение — блочное (приборное), для внутреннего объёмного монтажа.
• Условный размер корпуса — 42 миллиметра.
• Способ монтажа — пайка.
• Способ присоединения — вилка или розетка, в зависимости от конкретной модификации.
• Климатическое исполнение — всеклиматическое.

Технические характеристики

Соединитель рассчитан на 45 контактов диаметром 1 миллиметр. Контакты имеют серебряное покрытие, что обозначено индексом «Ш». Максимальный ток на один контакт составляет 5 ампер, суммарная токовая нагрузка достигает 187 ампер. Рабочее напряжение достигает 700 вольт при частоте до 3 мегагерц.

Сопротивление контактов не превышает 5 мегаом, а сопротивление изоляции составляет не менее 5000 мегаом в нормальных условиях. Эти параметры обеспечивают стабильную передачу сигнала и питающего напряжения в составе ответственных электрических цепей.

Условия эксплуатации

Изделие сохраняет работоспособность в широком диапазоне условий. Рабочая температура — от минус 60 до плюс 100 градусов Цельсия. Теплостойкость до 100 градусов обозначена индексом «1В» в маркировке. Соединитель выдерживает вибрацию с частотой до 5000 герц при ускорении 490 метров на секунду в квадрате, ударные нагрузки до 5000 метров на секунду в квадрате и влажность 98 процентов при температуре плюс 40 градусов Цельсия.

Отдельно нормируется работа при пониженном давлении — изделие пригодно для эксплуатации при давлении до 10 в минус двенадцатой степени паскаля. Наработка составляет не менее 1000 часов, ресурс сочленений-расчленений — 500 циклов, срок хранения — 15 лет. Такие показатели подтверждают пригодность соединителя для длительной работы в составе аппаратуры, эксплуатируемой в сложных климатических и механических условиях.

Расшифровка обозначения

Маркировка 2РМДТ42Б4ШВ1В «5» читается следующим образом:

1. 2РМДТ — тип соединителя, тропикоустойчивое исполнение.
2. 42 — условный размер корпуса.
3. Б — блочный (приборный) вариант.
4. 45Ш — 45 контактов с серебряным покрытием.
5. 5 — способ монтажа, пайка.
6. В — всеклиматическое исполнение.
7. 1В — теплостойкость до 100 градусов Цельсия.

Область применения

Соединитель применяется в электрических цепях постоянного и переменного тока для надёжного соединения проводников внутри блоков, приборов и стоек. Благодаря всеклиматическому исполнению и устойчивости к вибрации, ударам, влажности и пониженному давлению он востребован в аппаратуре, работающей в полевых, морских и высотных условиях. Индекс приемки «5» подтверждает соответствие изделия установленным требованиям и позволяет использовать его в составе ответственных электротехнических сборок.
