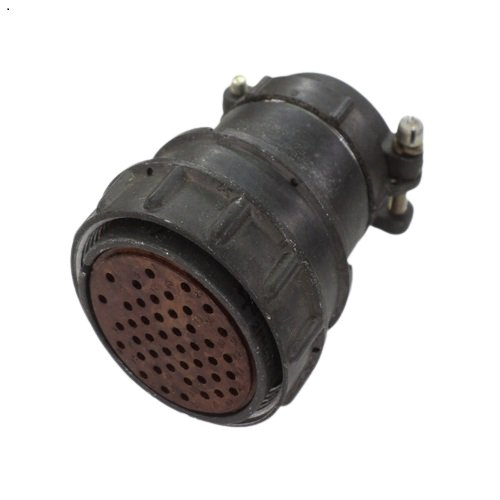

Назначение соединителя 2РМДТ42Б4ШВ1 «5»

Соединитель электрический цилиндрический 2РМДТ42Б4ШВ1 «5» предназначен для надежного соединения электрических цепей в составе кабельных сборок и блоков радиоэлектронной аппаратуры. Изделие относится к серии 2РМДТ и выпускается в негерметичном исполнении, при этом обладает тропико- и всеклиматическим исполнением, что позволяет применять его в условиях повышенной влажности, воздействия плесневых грибков, соляного тумана и широкого диапазона температур.

Основное назначение — коммутация электрических цепей с числом контактов до 45 штук. Соединитель обеспечивает механическое сочленение и расчленение ответных частей с помощью резьбового соединения, что гарантирует стабильный электрический контакт при воздействии вибрации и ударных нагрузок. Приемка «5» подтверждает соответствие изделия требованиям военного представительства и повышенным нормам надежности.

Подтверждённые технические особенности

Корпус соединителя имеет условный размер 42 миллиметра и блочный тип исполнения. Сочетание резьбового сочленения с блочной конструкцией упрощает монтаж и обслуживание аппаратуры. Ниже перечислены основные электрические и механические параметры, заявленные для данной модели и серии в целом.

• Максимальное рабочее напряжение — до 700 В.
• Рабочая частота — до 3 МГц.
• Диапазон рабочих температур окружающей среды — от минус 60 до плюс 100 градусов Цельсия.
• Допустимы кратковременные скачки температуры до плюс 150 градусов Цельсия.
• Количество контактов — до 45 штук, диаметр контактов обычно составляет 1,0 мм.
• Максимальный ток на контакт — от 5 до 8 А для контактов диаметром 1,0 мм.
• Сопротивление контактов — не более 5,0 МОм.
• Сопротивление изоляции — не менее 5000 МОм в нормальных условиях.
• Вибрационные нагрузки — синусоидальная вибрация от 1 до 5000 Гц с ускорением до 490 метров на секунду в квадрате (50 g).
• Механические удары — до 5000 метров на секунду в квадрате (500 g) для одиночных воздействий и до 1000 метров на секунду в квадрате (100 g) для многократных.
• Наработка — минимум от 1000 до 5000 часов.
• Количество сочленений-расчленений — 500 циклов.

Контактные поверхности покрываются золотом или серебром, что снижает переходное сопротивление и повышает коррозионную стойкость. Экранирование соединителя улучшает помехозащищенность цепей.

Применение, монтаж и исполнение

Соединитель применяется в аппаратуре, работающей в сложных климатических и механических условиях: в системах связи, радиолокации, измерительной технике, авиационном и морском приборостроении, а также в других областях, где требуется устойчивость к вибрации, ударам и перепадам температур. Тропико- и всеклиматическое исполнение делает его пригодным для эксплуатации в жарком влажном климате и в регионах с холодным климатом.

Монтаж выполняется внутренним способом пайкой или объемным методом. Диаметр монтажного отверстия составляет 42 мм. Присоединительная резьба — M42 на 1 или M45 на 1,5 мм. Габаритные размеры корпуса ориентировочно равны 40 на 49 на 25 мм. Срок сохраняемости изделия составляет от 15 до 25 лет при соблюдении условий хранения.

Таким образом, 2РМДТ42Б4ШВ1 «5» представляет собой многофункциональный цилиндрический соединитель с приемкой «5», рассчитанный на жесткие условия эксплуатации и длительное сохранение рабочих характеристик.
