Назначение разъёма

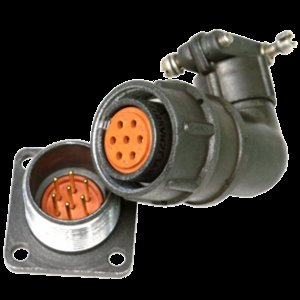

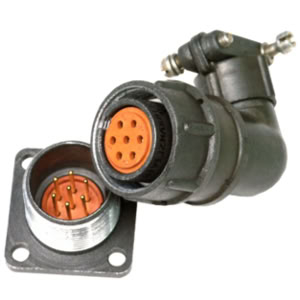

Разъем 2РМДТ42Б4ГВ1В (обозначение «5») представляет собой цилиндрический многоконтактный электрический соединитель серии 2РМДТ российского производства, выпускаемый заводом «Элекон» (Казань). Это блочная (приборная) розетка, предназначенная для монтажа на панель или корпус прибора. Изделие применяется для коммутации электрических цепей постоянного и переменного тока в составе стационарной и бортовой аппаратуры.

Основное назначение разъёма — обеспечение надёжного электрического соединения между блоками и внешними цепями в условиях повышенных механических и климатических нагрузок. Благодаря блочному исполнению розетка устанавливается непосредственно на прибор, что упрощает сборку и обслуживание оборудования.

Подтверждённые особенности конструкции

Разъем серии 2РМДТ имеет резьбовое сочленение, которое обеспечивает прочную фиксацию ответной части и предотвращает самопроизвольное разъединение при вибрации и ударных воздействиях. Экранированное исполнение корпуса защищает передаваемые сигналы от электромагнитных помех, что важно для радиоэлектронной и военной аппаратуры.

• Тип изделия: блочная (приборная) розетка для монтажа на панель или корпус.
• Серия: 2РМДТ — цилиндрические многоконтактные соединители повышенной надёжности.
• Сочленение: резьбовое, с надёжной фиксацией.
• Исполнение: экранированное, с защитой от электромагнитных помех.
• Покрытие контактов: серебро (обозначение «В» в маркировке).
• Приёмка: «5» — соответствует приёмочной категории, указанной в характеристиках.
• Производитель: завод «Элекон», Казань, Россия.
• Артикул: 2815.

Серебряное покрытие контактов снижает переходное сопротивление и повышает долговечность соединения. Обозначение «В» в маркировке указывает именно на серебрение контактной группы. Приёмочная категория «5» подтверждает, что изделие прошло соответствующий контроль качества.

Технические параметры и условия эксплуатации

Серия 2РМДТ рассчитана на работу в жёстких условиях. Диапазон рабочих температур обычно составляет примерно от минус 60 °C до плюс 100 °C; разъем выполнен во всеклиматическом исполнении. Это позволяет применять его в аппаратуре, эксплуатируемой как в холодном, так и в жарком климате, включая бортовые и полевые системы.

Максимальный ток на отдельный контакт зависит от конкретной модификации серии 2РМДТ и обычно лежит в диапазоне единиц-десятков ампер. Рабочее напряжение достигает нескольких сотен вольт. Точные значения токовой нагрузки для данной модификации следует уточнять по документации производителя, поскольку они определяются числом и типом контактов, а также условиями монтажа.

Область применения

Разъем применяется в промышленной, радиоэлектронной и военной аппаратуре. Типовые сферы использования:

1. Соединение блоков и модулей в приборах и шкафах управления.
2. Коммутация цепей питания и сигнальных линий постоянного и переменного тока.
3. Бортовая аппаратура, работающая при вибрации, ударах и перепадах температур.
4. Радиоэлектронные комплексы, где требуется экранирование от помех.
5. Полевые и всеклиматические системы, эксплуатируемые на открытом воздухе.

Благодаря блочному исполнению розетка удобна для панельного монтажа: она устанавливается на корпус прибора, а ответная часть подключается резьбовым сочленением. Это делает разъем 2РМДТ42Б4ГВ1В подходящим решением для оборудования, где важны надёжность фиксации, защита от помех и стойкость к внешним воздействиям.

Комплектация и страна производства

Изделие произведено в России заводом «Элекон» (Казань). Сведения о комплектации, гарантийных сроках и сертификатах в предоставленных данных не указаны и должны уточняться отдельно. Артикул товара — 2815, категория — 2РМД.
