Назначение

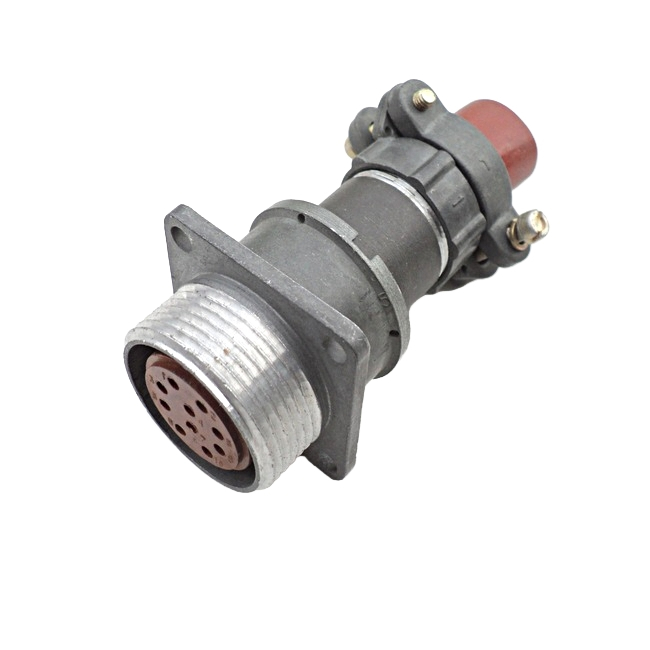

Электрический цилиндрический низкочастотный негерметичный соединитель 2РМДТ42Б4ГВ1 «5» предназначен для соединения длинных электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Изделие относится к тропикоустойчивому исполнению и рассчитано на работу в цепях переменного и постоянного тока с частотой до 3 МГц внутри помещений. Конструкция представляет собой блочную розетку приборного типа с резьбовым соединением и всеклиматическим исполнением В.

Соединитель применяется в составе разъемов, состоящих из розетки и вилки, которые могут выполняться как в блочном, так и в кабельном варианте. Благодаря наличию извлекаемых контактов и широкому диапазону рабочих температур изделие подходит для стационарного монтажа в аппаратуре, эксплуатируемой в различных климатических зонах.

Особенности конструкции и расшифровка обозначения

Разъем выполнен в блочном (приборном) корпусе. Контакты извлекаемые, с покрытием серебром или золотом, что обеспечивает стабильное электрическое соединение. Монтаж контактов осуществляется методом обжимки или объемным способом. Резьбовое соединение корпусных частей гарантирует надежную фиксацию сочлененных разъемов.

Расшифровка обозначения изделия:

• 2РМДТ — тип соединителя;
• 42 — условный размер корпуса;
• Б — блочный (приборный) вид корпуса;
• 4 — типоразмер;
• Г — разъемная группа;
• 5 — количество контактов;
• В — всеклиматическое исполнение;
• 1 — теплостойкость до +100 °С;
• В — дополнительные параметры.

Изделие имеет приемку «5», что отражено в маркировке. Артикул товара — 2814.

Технические характеристики

Соединитель рассчитан на максимальное рабочее напряжение до 700 В (амплитудное значение). Номинальный ток на один контакт составляет 5 А, суммарная допустимая нагрузка — до 187 А. Сопротивление контакта зависит от диаметра контактного элемента:

• для диаметра 1,5 мм — не более 2,5 мОм;
• для диаметра 2 мм — не более 1,6 мОм;
• для диаметра 3 мм — не более 0,8 мОм.

Сопротивление изоляции составляет не менее 1000–5000 МОм. Емкость между контактами не превышает 6 пФ. Температурный диапазон эксплуатации — от минус 60 до плюс 100 °С, допускается кратковременное повышение температуры до плюс 150 °С. Изделие выдерживает синусоидальную вибрацию в диапазоне частот от 1 до 1000 Гц с ускорением до 490 м/с² (50 g), одиночные удары с ускорением до 5000 м/с² (500 g) и линейные нагрузки до 2000 м/с² (200 g).

Условия эксплуатации и применение

Соединитель устойчив к воздействию пониженного атмосферного давления до 133 Па, повышенной влажности 98 % при температуре +40 °С, синусоидальной вибрации частотой до 5000 Гц, акустическому шуму с уровнем 170 дБ и многократным ударам с ускорением до 1000 м/с². Минимальная наработка изделия составляет 1000 часов, допустимое количество сочленений — 500 циклов.

Благодаря перечисленным характеристикам соединитель 2РМДТ42Б4ГВ1 «5» используется для коммутации электрических цепей в стационарной радиоэлектронной аппаратуре, работающей внутри помещений, в том числе в условиях повышенной влажности и значительных механических нагрузок. Конструкция с резьбовым соединением и извлекаемыми контактами упрощает монтаж и обслуживание, а всеклиматическое исполнение позволяет применять изделие в различных регионах.
