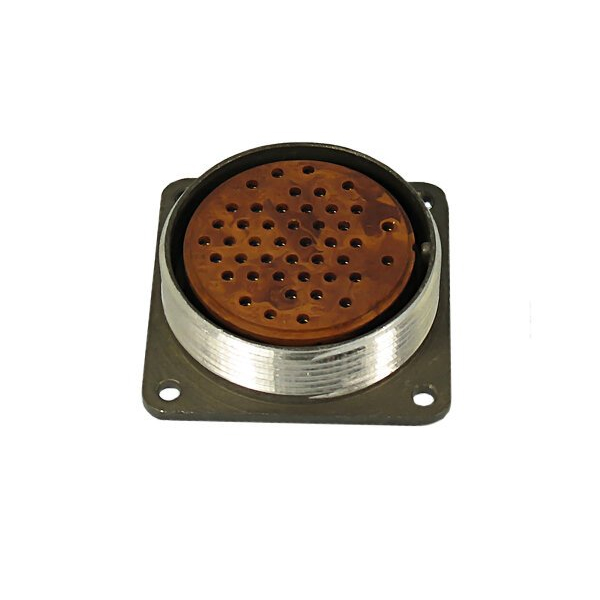

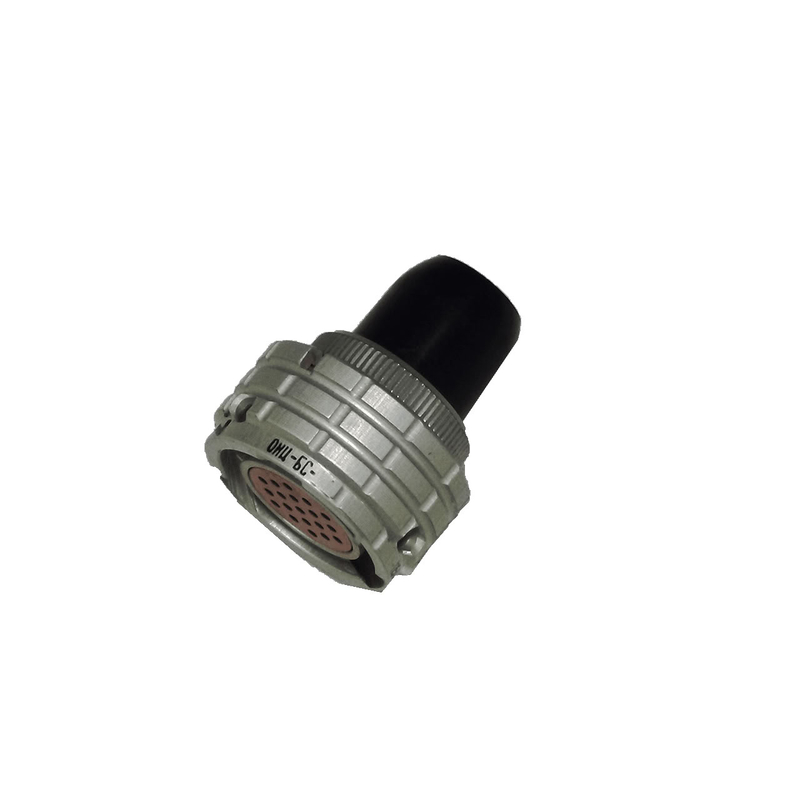

Назначение разъёма 2РМДТ42Б45Ш5В1В «5»

2РМДТ42Б45Ш5В1В «5» (артикул 40286) — низкочастотный цилиндрический электрический соединитель серии 2РМД, поставляемый в виде вилки с блочным (модульным) корпусом и резьбовым сочленением. Изделие предназначено для соединения и разъединения электрических цепей постоянного и переменного тока в радиоэлектронной и радиотехнической аппаратуре, а также в других устройствах общего применения.

Разъём относится к тропико- и климатостойким изделиям: он рассчитан на воздействие повышенной влажности, перепадов температуры и вибрации, что определяет его применение в аппаратуре, работающей в жёстких климатических условиях.

Конструкция и контакты

Соединитель выполнен в цилиндрическом форм-факторе с блочным корпусом и содержит 45 штыревых контактов. Контакты извлекаемые, с покрытием серебром и (или) золотом, монтируются на провода методом обжимки (опрессовки). Корпус обычно изготавливается из алюминиевого сплава или карбопласта; резьбовое сочленение обеспечивает надёжную фиксацию вилки с ответной розеткой.

Конструктивные решения серии направлены на сохранение электрического контакта при механических нагрузках и удобство монтажа в составе кабельных сборок.

Электрические и климатические параметры

• Рабочее напряжение: порядка 560–700 В постоянного и переменного тока.
• Сопротивление изоляции: не менее 1000 МОм (по отдельным источникам — до 5000 МОм).
• Диапазон рабочих температур: примерно от минус 60 до плюс 100 градусов Цельсия.
• Количество расчленений (соединений и разъединений): не менее 500 циклов.
• Минимальная наработка: порядка 1000–5000 часов.
• Срок сохраняемости: до 15–25 лет в зависимости от исполнения и условий хранения.
• Устойчивость к вибрации: работа в диапазоне частот от 1 до 1000 Гц с ускорением до десятков g.

Приёмка и применение

Изделие имеет приёмку «5», а год выпуска — 91. Эти сведения указывают на принадлежность разъёма к продукции, прошедшей установленную приёмку, и на длительный срок его хранения, что существенно при комплектовании и эксплуатации аппаратуры, в том числе на объектах с жёсткими климатическими условиями.

Благодаря климатостойкости, виброустойчивости и значительному числу контактов разъём применяется в радиоэлектронной и радиотехнической аппаратуре общего назначения, в соединительных кабелях и блоках, где требуется надёжное разъёмное соединение цепей постоянного и переменного тока. Резьбовое сочленение и извлекаемые обжимные контакты с серебряным и (или) золотым покрытием упрощают монтаж и обслуживание кабельных сборок.
