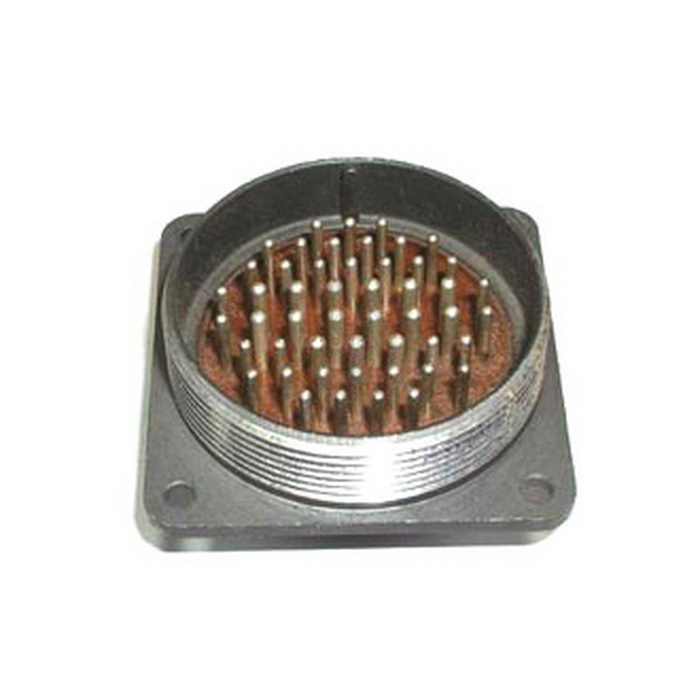

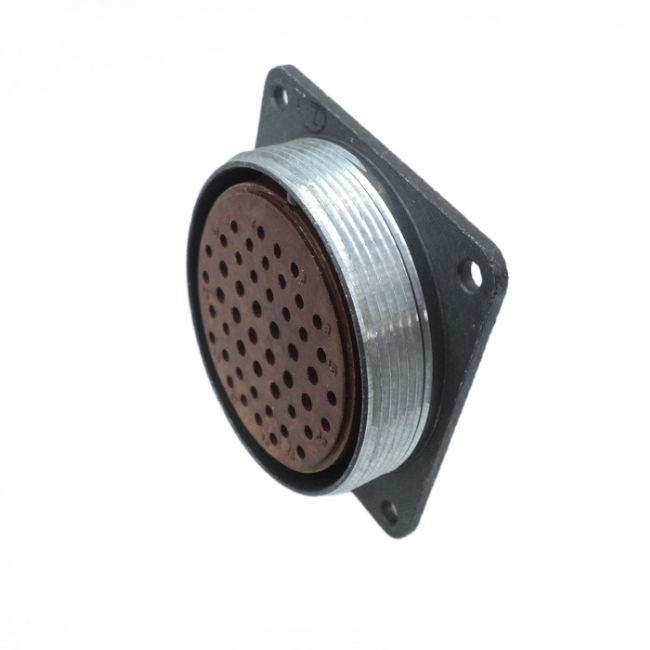

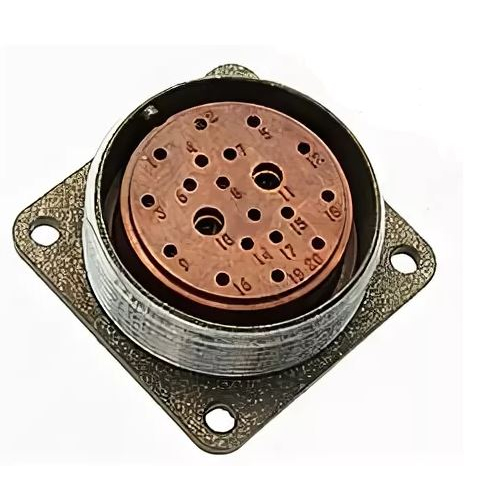

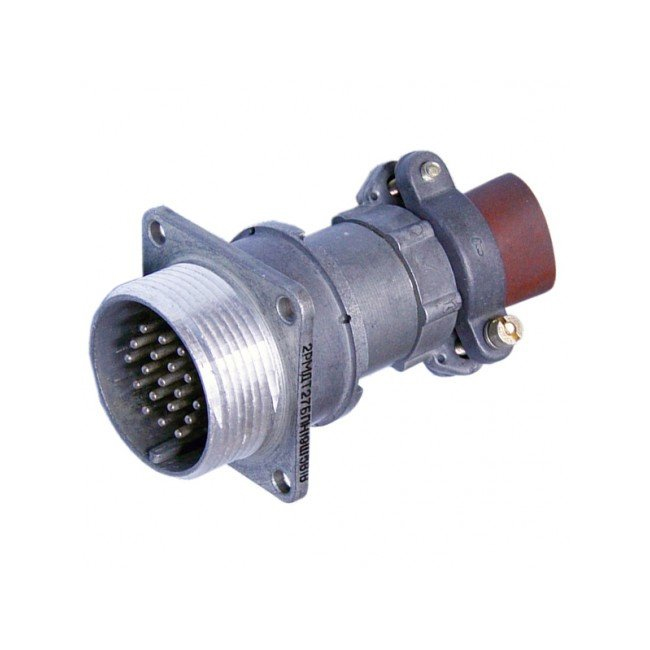

2РМДТ42Б45Ш5А1В: блочная вилка для многоконтактных соединений

2РМДТ42Б45Ш5А1В — цилиндрический низкочастотный электрический соединитель в исполнении блочной вилки. Он предназначен для внутреннего объёмного монтажа и применяется там, где необходимо надёжно подключить большое количество электрических цепей через панель оборудования: в системах автоматики, измерительных комплексах, промышленной аппаратуре, шкафах управления, специализированной технике и других устройствах.

Конструкция соединителя рассчитана на работу в цепях постоянного и переменного тока с частотой до 3 МГц. Резьбовое сочленение обеспечивает механически устойчивую фиксацию ответных частей, а одношпоночная поляризация помогает исключить неправильную ориентацию при подключении.

Расшифровка маркировки

Маркировка 2РМДТ42Б45Ш5А1В содержит ключевые сведения о конструкции и параметрах изделия:

Таким образом, 2РМДТ42Б45Ш5А1В представляет собой панельную вилку на 45 штырьковых контактов одинакового диаметра 1,5 мм. Контакты с золотым покрытием ориентированы на стабильное электрическое соединение и снижение переходного сопротивления в условиях длительной эксплуатации.

Основные технические характеристики

Соединитель 2РМДТ42Б45Ш5А1В рассчитан на передачу питания и сигналов в многоконтактных электрических цепях. Ключевые параметры исполнения:

• Количество контактов — 45.

• Диаметр всех контактов — 1,5 мм.

• Допустимая токовая нагрузка на один контакт — до 5 А.

• Максимальная суммарная нагрузка на соединитель — до 187 А.

• Рабочее напряжение — до 560 или 700 В в зависимости от условий применения.

• Сопротивление контакта — не более 2,5 мОм.

• Сопротивление изоляции — не менее 5000 МОм.

• Межконтактная ёмкость — не более 6 пФ.

• Число сочленений и расчленений — до 500.

• Минимальная наработка — не менее 1000 часов.

• Рабочая температура — от −60 до +100 °C.

• Габаритные размеры — около 49 × 49 × 25 мм.

• Масса — не более 51,5 г.

• Допустимое сечение присоединяемого провода — до 1 мм².

Высокое сопротивление изоляции и малая межконтактная ёмкость важны при использовании разъёма не только в силовых, но и в сигнальных цепях. Однако при компоновке необходимо учитывать назначение каждой цепи, допустимый ток на контакт, суммарную нагрузку и требования к электрической развязке.

Особенности конструкции

Корпус типа «Б» предназначен для жёсткой установки на корпус, панель или стенку электротехнического изделия. Такое решение удобно для формирования стационарного интерфейса: внутренняя проводка оборудования соединяется с хвостовиками контактов, а внешняя кабельная часть подключается через ответный разъём.

К характерным особенностям 2РМДТ42Б45Ш5А1В относятся:

• Резьбовой механизм фиксации, устойчивый к вибрации и случайному отсоединению.

• Одношпоночная поляризация для корректного взаимного положения ответных частей.

• 45 штырьковых контактов для высокой плотности монтажа.

• Единый размер контактов, что упрощает разводку и выбор проводников.

• Золотое покрытие контактов, способствующее сохранению качества электрического контакта.

• Всеклиматическое исполнение, рассчитанное на эксплуатацию при изменяющихся внешних условиях.

Для этой вилки обычно подбирают совместимую кабельную ответную часть соответствующей серии, размера корпуса, контактной схемы и поляризации. Совместимость следует проверять по полному обозначению, схеме расположения контактов и документации на конкретное исполнение.

Где применяется 2РМДТ42Б45Ш5А1В

Разъём данного типа востребован в оборудовании, где требуется компактно и надёжно объединить десятки электрических цепей в одном разъёмном соединении. Возможные области применения:

• Промышленные шкафы управления и распределительные системы.

• Контрольно-измерительная аппаратура.

• Автоматизированные комплексы и стендовое оборудование.

• Электронные блоки специального назначения.

• Системы телемеханики и сигнализации.

• Кабельные вводы и межблочные соединения.

• Оборудование, работающее при вибрации, перепадах температуры и повышенной влажности.

При проектировании соединения важно предусмотреть правильную распайку по контактам, маркировку жил, разгрузку кабеля от механических усилий и контроль качества пайки. Также не рекомендуется без инженерной проверки одновременно нагружать все контакты предельным током: допустимая суммарная нагрузка, тепловой режим монтажа и реальные условия работы должны оцениваться комплексно.

2РМДТ42Б45Ш5А1В сочетает высокую контактную ёмкость, панельное исполнение и устойчивое резьбовое соединение. Благодаря 45 контактам и работе в широком температурном диапазоне такой разъём подходит для создания надёжных многоканальных интерфейсов в промышленной и специализированной аппаратуре.
